Кабельный ввод М 25 латунный УТ1,5 IP68 (d кабеля 13-18мм) | zeta30118 ГОФРОМАТИК ЗЭТА

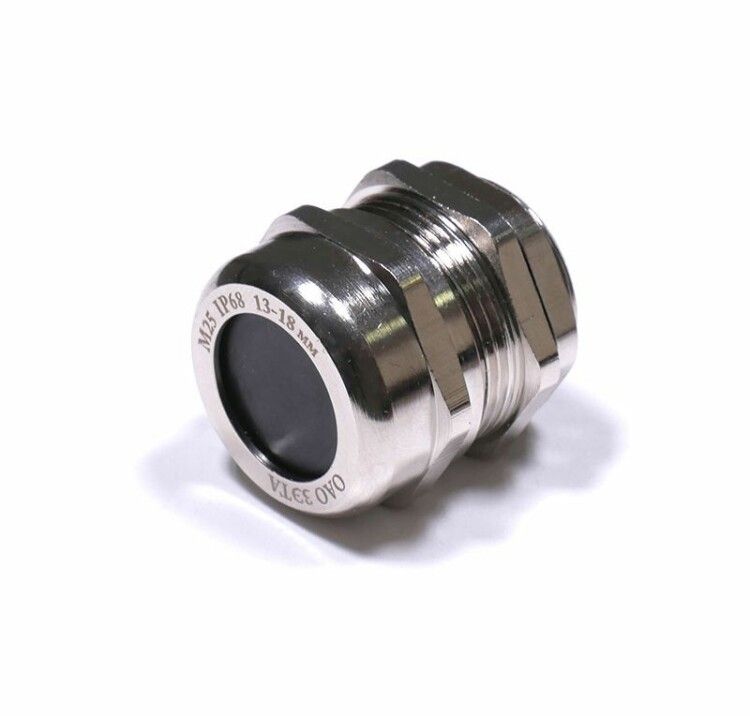

Кабельный ввод М 25 латунный УТ1,5 IP68 (диаметр кабеля 13–18 мм) — надёжный элемент для герметичного ввода кабелей в электрооборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а степень защиты IP68 гарантирует работу даже при постоянном погружении. Подходит для установки в щитах, станках и промышленных системах. Артикул zeta30118 соответствует требованиям серий ЗЭТА Новосибирск и ЗЭТАРУС.

Назначение и область применения

Кабельный ввод М 25 латунный УТ1,5 IP68 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Предотвращает попадание пыли, воды и других загрязнений внутрь корпуса, защищает кабель от перегибов и механических повреждений на точке входа. Применяется в условиях повышенной влажности, на открытых площадках, в промышленных цехах, на насосных станциях, в системах автоматизации и в оборудовании категории НКУ.

Технические характеристики

• Номинальный размер резьбы: M25 (метрическая)
• Длина резьбы: 8 мм
• Размер шестигранника: 27 мм — удобен для затяжки гаечными ключами
• Диапазон диаметров кабеля: 13–18 мм — подходит для одножильных и многожильных кабелей круглого сечения
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь никелированная — коррозионностойкая, прочная, не требует окраски
• Температурный диапазон: от –40 °C до +100 °C — работает в экстремальных климатических условиях
• Тип уплотнения: уплотнительное кольцо из эластомера — плотно фиксирует кабель
• Исполнение: прямолинейное — кабель вводится без изгиба
• Крепление: с контргайкой — позволяет жёстко закрепить ввод в отверстие корпуса
• Не содержит галогенов — безопасен при возгорании, соответствует нормам RoHS
• Поддерживает ввод плоского кабеля — совместим с некоторыми типами flat cables при соблюдении диаметра

Совместимость и монтаж

Кабельный ввод М 25 латунный УТ1,5 IP68 монтируется в предварительно просверленное отверстие диаметром 25 мм. Для установки:

• Снимите защитную заглушку-пыльник
• Наденьте на кабель контргайку, затем уплотнительное кольцо и резиновую втулку
• Протяните кабель через корпус ввода
• Затяните контргайку с помощью ключа на 27 мм — не переусердствуйте, чтобы не деформировать уплотнение
• Проверьте герметичность: при правильной затяжке кабель не выскальзывает, а вода не проникает внутрь

Обратите внимание: для кабелей с диаметром близким к границе 13 мм или 18 мм рекомендуется проверить соответствие по фактическому внешнему диаметру — толщина изоляции влияет на плотность посадки.

Безопасность и стандарты

Кабельный ввод М 25 латунный УТ1,5 IP68 изготовлен без галогенов, что снижает риск образования токсичных газов при нагреве или горении. Соответствует международным требованиям к безопасности электротехнических изделий. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой — например, в канализационных колодцах или на судах. Ударопрочная конструкция обеспечивает сохранность целостности при случайных механических воздействиях.

Преимущества

• Высокая механическая прочность благодаря латуни — выдерживает нагрузки при монтаже и эксплуатации
• Никелированное покрытие — антикоррозийное, легко моется, не темнеет со временем
• Герметизация IP68 — выше, чем у большинства аналогов (часто IP67), что важно для подземных и морских объектов
• Поддержка плоского кабеля — расширяет возможности применения без замены ввода
• Компоненты внутри — уплотнительное кольцо, втулки и контргайка — все в одном комплекте, не требуется доп. детали

Ограничения применения

• Не предназначена для бронированных кабелей — высокая жёсткость брони может повредить уплотнение
• Не подходит для кабелей с диаметром менее 13 мм или более 18 мм — возможна утечка или плохая фиксация
• Не рассчитана на частые изгибы кабеля в месте ввода — применяйте только для стационарной прокладки
• При температурах ниже –40 °C материал уплотнения теряет эластичность — используйте в холодных регионах с осторожностью
• Не является взрывозащищённым — не применять во взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Ввод силового кабеля в щит управления насосной станцией
• Проход кабеля в датчик уровня жидкости, установленный в резервуаре
• Подключение сигнальных линий к контроллеру на открытом воздухе
• Монтаж в промышленных автоматах, где есть контакт с водой или маслом
• Использование в системах освещения на причалах и в портовых сооружениях

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля — он должен находиться в диапазоне 13–18 мм, идеально — около 15–16 мм
• Если кабель слишком тонкий, используйте дополнительную уплотнительную втулку или заполните свободное пространство термоусадкой
• При использовании в местах с вибрацией — дополнительно зафиксируйте кабель хомутами дальше от ввода
• Не затягивайте контргайку сверх меры — это может сплющить уплотнение и нарушить герметичность
• Артикул zeta30118 совместим с продукцией ЗЭТА Новосибирск и ЗЭТАРУС — можно использовать как замену в существующих системах
• Для обслуживания — достаточно просто открутить контргайку, заменить уплотнение и снова собрать; ремонт не требует замены всего ввода
