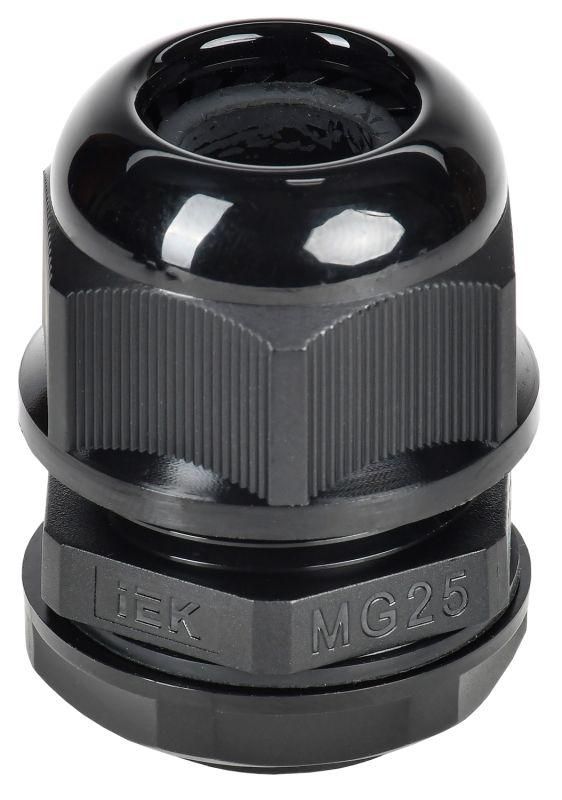

Сальник MG 25 диаметр проводника 13-18мм IP68 | YSA20-15-25-68-K02 IEK

Сальник MG 25 диаметр проводника 13–18 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Артикул ysa20-15-25-68-k02 соответствует требованиям жестких условий эксплуатации и подходит для установки в распределительных щитах, шкафах управления и промышленной автоматике.

Назначение и область применения

Сальник MG 25 диаметр проводника 13–18 мм IP68 используется для безопасного прохода кабелей через стенки металлических или пластиковых корпусов. Он предотвращает попадание пыли, воды и других внешних факторов внутрь оборудования, сохраняя целостность изоляции и защищая соединения. Применяется в системах автоматизации, на производстве, в энергетике, транспорте и объектах с высокой влажностью.

Технические характеристики

• Номинальный размер резьбы: M25
• Диаметр кабеля: 13–18 мм - подходит для силовых и сигнальных кабелей среднего сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, химически стойкий, устойчивый к УФ-излучению
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые зоны
• Длина резьбы: 12,4 мм - достаточна для надёжного крепления в стенках толщиной до 10 мм
• Размер ключа: 33 мм - удобен для затяжки гаечным ключом
• Наличие контргайки: да - исключает самооткручивание при вибрациях
• Защита от перегиба: да - снижает риск повреждения кабеля в месте входа
• Исполнение: прямолинейное - монтаж без угловых переходов
• Цвет: чёрный - маскирует загрязнения, совместим с большинством корпусов
• Срок службы: 10 лет - рассчитан на долгую эксплуатацию без замены
• Тип уплотнения: уплотнительное кольцо (прокладка) - обеспечивает равномерное давление на кабель
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Сальник MG 25 диаметр проводника 13–18 мм IP68 устанавливается в подготовленное отверстие диаметром 25 мм (M25 резьба). Для монтажа:

• Заготовьте отверстие в корпусе с точным соблюдением размера резьбы
• Наденьте кабель через центральное отверстие сальника - он должен свободно проходить, но плотно прилегать (диаметр 13–18 мм)
• Вкрутите сальник в корпус, используя ключ на 33 мм
• Затяните контргайку с противоположной стороны - это фиксирует положение и предотвращает люфт
• Не допускайте перекоса при затяжке - это может повредить уплотнительное кольцо

Подходит для установки в стальные, алюминиевые и композитные корпуса. Не рекомендуется использовать с кабелями меньшего диаметра - они будут болтаться внутри, что снижает герметичность.

Безопасность и стандарты

Сальник MG 25 диаметр проводника 13–18 мм IP68 соответствует международному стандарту IEC 60529 по классификации степеней защиты IP. Выполнен из материалов, устойчивых к возгоранию и старению. Наличие контргайки и защиты от перегиба повышает безопасность при эксплуатации в вибрационных и динамических нагрузках.

Преимущества

• Высокая герметичность IP68 - идеально для помещений с повышенной влажностью, на улице или в подземных сооружениях
• Полиамидный корпус - легче металла, не ржавеет, не требует окраски
• Защита от перегиба - продлевает срок службы кабеля, особенно при частых перемещениях
• Контргайка - исключает случайную разгерметизацию при вибрациях
• Широкий температурный диапазон - подходит для северных районов и тепловых камер
• Долгий срок службы - 10 лет без обслуживания

Ограничения применения

• Не применяется для кабелей диаметром менее 13 мм - уплотнение будет недостаточно плотным
• Не предназначена для кабелей с жёсткой броней или крупными металлическими оплетками - возможны повреждения уплотнительного кольца
• Не следует использовать в условиях постоянного давления выше атмосферного - например, в глубоких водоёмах или под давлением жидкости
• Не рекомендован для многожильных кабелей с очень мягкими изоляционными слоями - возможно сплющивание

Примеры использования

• Ввод кабеля питания в распределительный щит на производственной линии
• Проход кабеля связи через стену технологического помещения в пищевой промышленности
• Герметизация ввода в шкаф управления насосной станцией
• Установка в наружном освещении или камерах видеонаблюдения
• Применение в системах автономного водоснабжения с высокой влажностью

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше выбрать сальник с минимальным запасом по диаметру (например, 18 мм макс.), чтобы избежать просветов
• Если кабель слишком мягкий, можно использовать термоусадочную трубку перед вводом - это повысит жёсткость и улучшит уплотнение
• При монтаже в тонкие стенки (менее 5 мм) используйте переходную втулку - иначе резьба может не зацепиться
• Не затягивайте сальник сверх меры - это деформирует уплотнительное кольцо и снижает герметичность
• При необходимости замены - достаточно выкрутить контргайку, снять сальник и установить новый аналогичный - не требуется демонтаж всего кабеля
