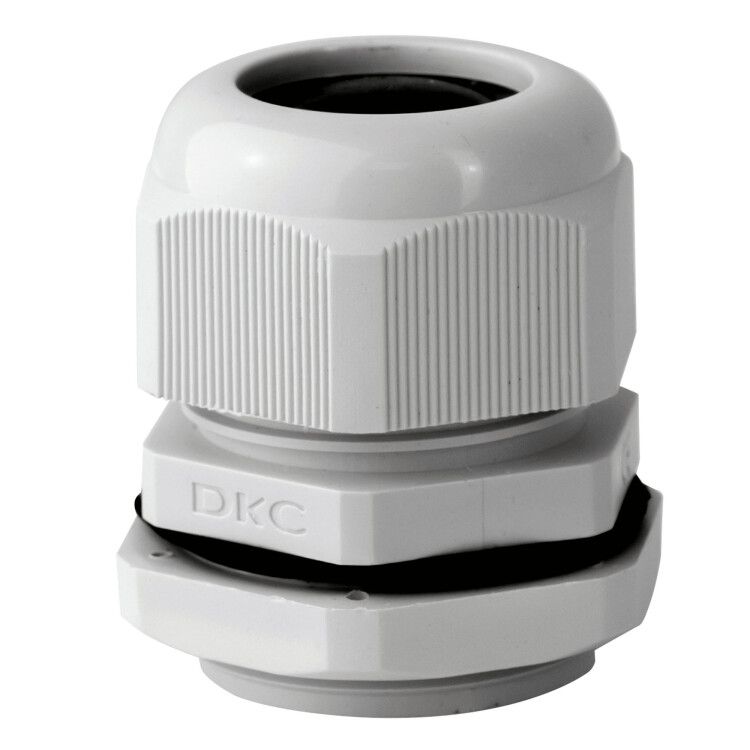

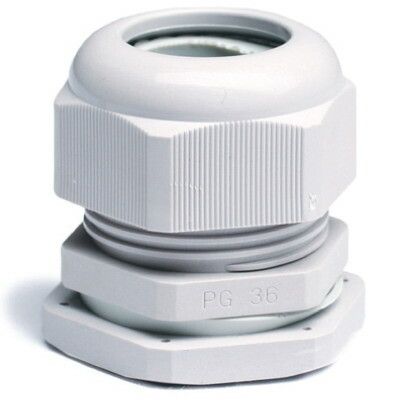

Сальник - Зажим кабельный с контргайкой IP68 PG21 диаметр кабеля 13 18мм (розница) | 53000R DKC ДКС

Кабельный зажим DKC Express 53000r обеспечивает герметичный ввод кабеля в электрооборудование с уровнем защиты IP68, подходящ для условий повышенной влажности, пыли и внешней среды. Изделие сочетает надежную фиксацию, взрывобезопасное исполнение и совместимость с кабелями диаметром 13–18 мм.

Назначение и область применения

Зажим кабельный DKC Express 53000r предназначен для герметичного прохода силовых и сигнальных кабелей через стенки электрических шкафов, распределительных коробок, щитов и другого оборудования. Применяется там, где требуется защита от пыли, воды, химических воздействий и механических повреждений. Подходит для установки в помещениях, на открытых площадках, в монолитном бетоне и на фасадах зданий. Особенно эффективен в системах серии Express, где важна модульность и долговечность кабеленесущих путей.

Технические характеристики

• Диаметр кабеля: 13–18 мм (соответствует наружному диаметру кабеля)
• Номинальный размер резьбы: PG21 (или 3/4 дюйма)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид - прочный, устойчив к УФ-излучению и химическим веществам
• Температурный диапазон: от –25 C до +60 C
• Тип уплотнения: многослойное уплотнительное кольцо из эластомера
• Длина резьбы: 10 мм
• Размер ключа: 36 мм - удобен для затяжки стандартным гаечным ключом
• Взрывобезопасное исполнение: да - соответствует требованиям для зон с риском возгорания
• Цвет: светло-серый
• Покрытие: необработанная поверхность - без антикоррозийного покрытия, так как материал сам устойчив
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам
• Тип: прямолинейный, разъемный сальник с контргайкой
• Поддержка плоского кабеля: да - можно использовать с кабелями прямоугольного сечения

Совместимость и монтаж

Зажим DKC Express 53000r совместим с любыми устройствами, имеющими резьбу PG21 (3/4"). Для монтажа:

• Проделайте отверстие нужного диаметра в стенке шкафа или коробки.
• Вставьте зажим с уплотнителем внутрь отверстия.
• Закрутите контргайку снаружи до плотного прилегания - не перетягивайте!
• Протяните кабель через центральное отверстие уплотнителя; он автоматически сожмётся вокруг него.
• Проверьте герметичность: при правильной затяжке между корпусом и поверхностью не должно быть люфта.

Посадочный диаметр отверстия должен точно соответствовать наружному диаметру зажима - 13–18 мм. Недопустимо использование с отверстиями большего размера - это снижает степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для взрывоопасных зон благодаря специальному исполнению. Материал полиамид не выделяет токсичных газов при нагреве, что важно для закрытых пространств. Соответствует стандартам IEC 60423 для кабельных вводов. Отсутствие галогенов делает его пригодным для применений в медицинских, пищевых и других чувствительных объектах.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном контакте с водой
• Многослойное уплотнение гарантирует герметичность при колебаниях температуры и вибрациях
• Контргайка предотвращает самооткручивание при нагрузках и вибрациях
• Разъемная конструкция - легко демонтировать и заменить без снятия всего кабеля
• Поддержка плоского кабеля - универсальность для современных типов проводов
• Ударопрочность - выдерживает механические удары при монтаже и эксплуатации
• Экологичность - отсутствие галогенов и устойчивость к старению

Ограничения применения

• Не предназначена для кабелей меньше 13 мм - уплотнение не сработает, будет просачивание
• Не рекомендуется для кабелей больше 18 мм - возможен разрыв уплотнителя
• Не подходит для частого перемещения кабеля - не является гибким вводом для движущихся механизмов
• Не следует использовать в условиях постоянного давления выше атмосферного - не рассчитана на гидроаккумуляторы или насосные системы
• Не предназначена для прямого монтажа в бетон без предварительной подготовки отверстия - требует точного сверления

Примеры использования

• Герметизация входа кабеля в распределительный щит на улице
• Ввод питания в шкаф управления конвейера в пищевой промышленности
• Прокладка кабеля в монолитных бетонных конструкциях при строительстве
• Подключение датчиков в осушительных установках с высокой влажностью
• Системы видеонаблюдения на фасадах зданий, защищённые от дождя и пыли

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - не доверяйте маркировке на изоляции, измерьте штангенциркулем.
• При использовании нескольких зажимов на одном шкафу - равномерно затягивайте все контргайки, чтобы избежать деформации корпуса.
• Для кабелей с металлической оплеткой - используйте зажим только после удаления острых краёв оплётки, чтобы не повредить уплотнитель.
• При работе в холоде (ниже –15 C) - согрейте зажим перед установкой, чтобы эластомер стал более пластичным.
• Не используйте смазки или масла - они разрушают полиамид и уплотнительное кольцо.
• Зажим DKC Express 53000r - часть системы Express. Лучше комбинировать его с трубами и фитингами этой же серии для гарантированной совместимости.
