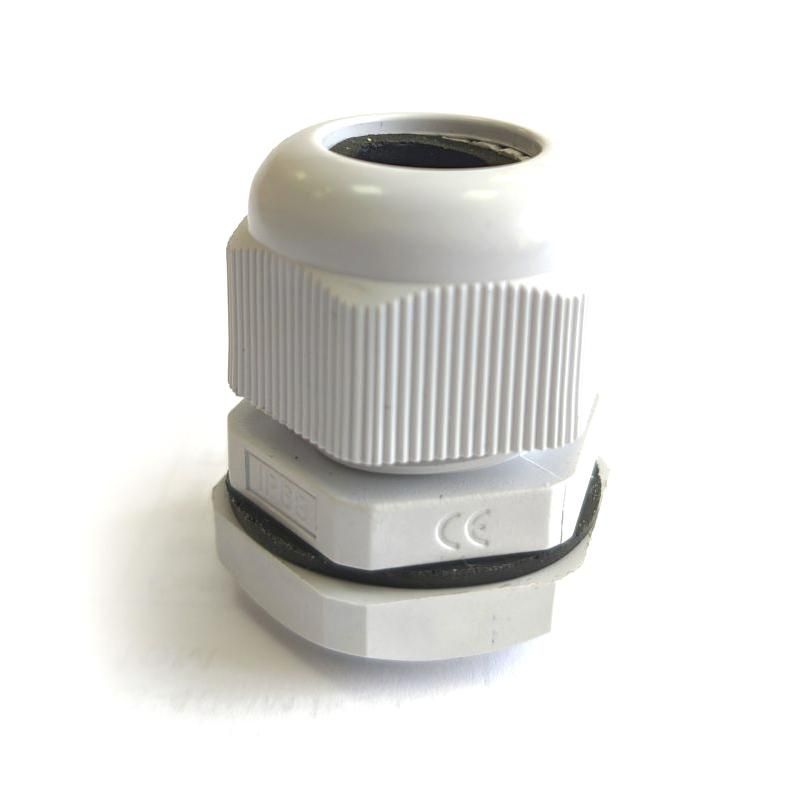

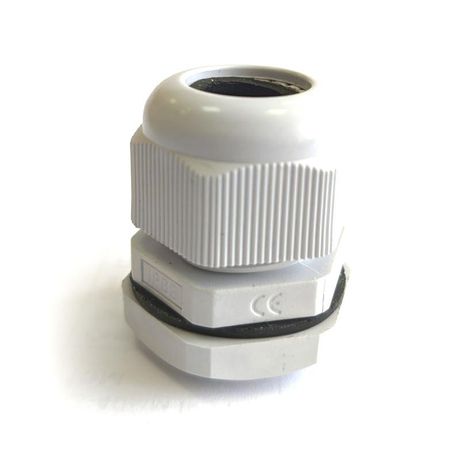

Сальник PG 21 пластик (13-18мм) IP68 серый | zeta30891 ГОФРОМАТИК ЗЭТА

Сальник PG 21 пластиковый (13-18 мм) IP68 серый от ЗЭТА Новосибирск - это надёжный кабельный ввод для герметичного прохода кабелей в электрооборудование. Подходит для установки в условиях повышенной запылённости, влаги и перепадов температур. Артикул zeta30891 соответствует требованиям промышленного монтажа.

Назначение и область применения

Сальник PG 21 пластиковый (13-18 мм) IP68 серый используется для ввода кабелей в корпуса распределительных щитов, станков, автоматических линий и других устройств, требующих высокой степени герметизации. Обеспечивает механическую фиксацию кабеля и сохраняет класс защиты IP68 на границе между внешней средой и внутренним объёмом оборудования.

Технические характеристики

• Тип: кабельный ввод с резьбой PG 21
• Диапазон диаметров кабеля: 13–18 мм - подходит для силовых и сигнальных кабелей среднего сечения
• Материал корпуса: полиамид (PA) - прочный, химически стойкий, не подвержен коррозии
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Длина резьбы: 12 мм - достаточна для плотного соединения с толстостенными корпусами
• Размер шестигранника: 35 мм - удобен для затяжки гаечным ключом
• Температурный диапазон: от –40 C до +100 C - работает в холодных и нагреваемых зонах
• Тип уплотнения: эластичное кольцо из термостойкого материала - обеспечивает герметичность при различных диаметрах кабеля
• Исполнение: прямолинейное - монтаж без поворотов
• Цвет: серый - совместим с большинством промышленных корпусов
• Крепление: с контргайкой - предотвращает самопроизвольное ослабление
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Поверхность: необработанная - не имеет антикоррозийного покрытия, так как материал сам по себе устойчив

Совместимость и монтаж

Сальник PG 21 пластиковый (13-18 мм) IP68 серый устанавливается в отверстие диаметром 21 мм с резьбой PG. Комплект включает корпус, уплотнительное кольцо, прижимную гайку и контргайку - все элементы уже собраны и готовы к использованию.

При монтаже:

• Проденьте кабель через центральное отверстие уплотнительного кольца
• Вставьте сборку в подготовленное отверстие в корпусе
• Закрутите контргайку снаружи, затем прижимную гайку изнутри - затягивайте равномерно, чтобы не деформировать уплотнение
• Проверьте герметичность: при правильной затяжке кабель не должен проворачиваться, а вода не должна просачиваться

Подходит для металлических и пластиковых корпусов с резьбой PG 21. Убедитесь, что толщина стенки корпуса позволяет полностью захватить резьбу длиной 12 мм.

Безопасность и стандарты

Сальник PG 21 пластиковый (13-18 мм) IP68 серый соответствует требованиям IEC 60529 по степени защиты IP68. Материал полиамид (PA) не поддерживает горение и не выделяет токсичных веществ при нормальных рабочих температурах. Применяется в соответствии с ГОСТ Р 51317.1 и EN 62444.

Преимущества

• Высокая степень защиты IP68 - идеален для улицы, подземных кабельных колодцев, пищевых и моющих производств
• Пластиковая конструкция не ржавеет, легче металлических аналогов
• Уплотнительное кольцо адаптируется к диаметрам кабеля в пределах 13–18 мм - один сальник заменяет несколько моделей
• Контргайка исключает самоотвинчивание при вибрации
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с нагревательными элементами

Ограничения применения

• Не предназначена для кабелей с диаметром менее 13 мм или более 18 мм - возможна потеря герметичности
• Не рекомендуется для частого изгибания кабеля в месте входа - риск трещин в уплотнении
• Не подходит для кабелей с жёсткой бронёй или крупными металлическими оплетками - они могут повредить уплотнительное кольцо
• Не содержит металлических деталей - не применяйте там, где требуется экранирование ЭМИ
• Необработанная поверхность - не используйте в агрессивных химических средах без дополнительной защиты

Примеры использования

• Ввод кабеля питания в корпус частотного преобразователя на заводе
• Герметизация сигнальных кабелей в системах автоматического управления на тепловых станциях
• Проход кабеля в водонепроницаемые светильники на улице
• Подключение датчиков в мойках пищевого производства
• Монтаж в распределительные щиты на объектах с высокой влажностью - например, вентиляционные системы, насосные станции

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен попадать в интервал 13–18 мм. Кабели с допуском +-1 мм подходят лучше всего
• Если кабель слишком мягкий, слегка подтяните прижимную гайку после первичной затяжки - уплотнение может немного осесть
• Не переусердствуйте с моментом затяжки - перетянутая гайка может сплющить уплотнитель и нарушить герметичность
• Для многожильных кабелей с большой гибкостью используйте сальник только в местах с минимальным движением
• Артикул zeta30891 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщиков без переделки монтажа
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие солнечного UV может снижать долговечность
