Кабельный ввод (сальник) PG-21 | 6444 Fortisflex КВТ

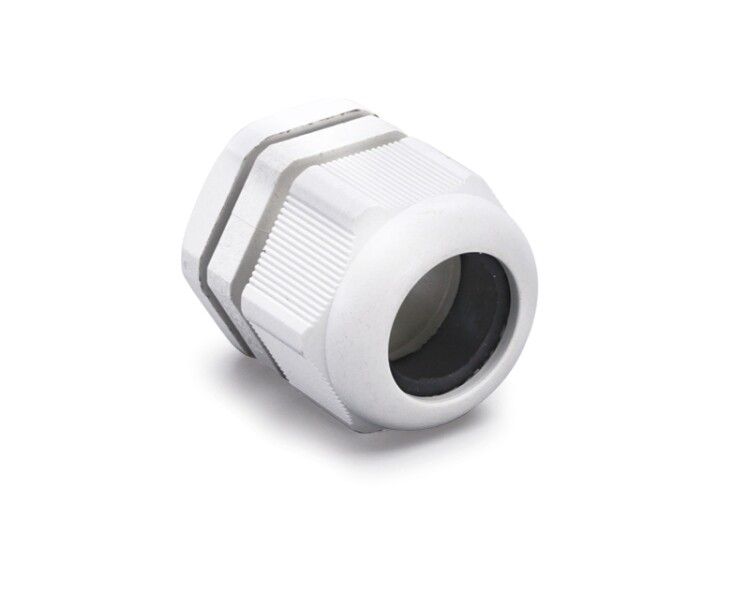

Кабельный ввод Fortisflex КВТ 6444 - это надежный сальник типа PG 21 для герметичного вывода кабелей диаметром 13–18 мм в промышленном электрооборудовании. Обеспечивает степень защиты IP68, выдерживает экстремальные температуры и совместим со стандартными отверстиями под PG-резьбу.

Назначение и область применения

Кабельный ввод Fortisflex КВТ 6444 предназначен для герметичного прохода силовых и сигнальных кабелей через стенки распределительных щитов, корпусов оборудования и других металлических или пластиковых конструкций. Применяется в условиях повышенной запыленности, влажности и воздействия химических сред - например, на производствах с гидравликой, конвейерами, насосными станциями, системами автоматизации и в машиностроении.

Технические характеристики

• Номинальный размер резьбы: PG 21 (по DIN 40430)
• Диаметр кабеля: 13–18 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, соответствует UL94V2
• Материал уплотнения: неопрен - устойчив к маслам, бензину, дизтопливу и агрессивным жидкостям
• Температурный диапазон: –40 C до +100 C (кратковременно до +120 C)
• Длина резьбы: 10 мм
• Размер шестигранника: 34,8 мм - удобен для затяжки ключом
• Количество слоёв уплотнения: многослойная зона - обеспечивает плотную адаптацию под разные диаметры кабелей
• Наличие контргайки: да - позволяет фиксировать положение ввода после установки
• Исполнение: прямолинейное - без изгиба, для прямого выхода кабеля
• Цвет: светло-серый
• Содержание галогенов: да - не соответствует требованиям Halogen-free, не рекомендован для чувствительных к галогенам сред
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

Кабельный ввод Fortisflex КВТ 6444 устанавливается в подготовленное отверстие диаметром 21 мм под резьбу PG 21. Для сверления таких отверстий используются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. После продевания кабеля через центральное отверстие сальника, он вставляется в отверстие корпуса и закручивается ключом за шестигранник 34,8 мм. Контргайка фиксирует положение, предотвращая самоотвинчивание. Уплотнительная мембрана и многослойное кольцо обеспечивают герметичность даже при изменении диаметра кабеля в пределах 13–18 мм.

Безопасность и стандарты

Сальник изготовлен из материала, соответствующего норме UL94V2 - самозатухающий, не распространяет пламя. Степень защиты IP68 соответствует международному стандарту IEC 60529. Подтверждена устойчивость к синтетическим маслам и топливам. Однако материал содержит галогены - не подходит для применений, где требуется соответствие RoHS или Halogen-Free (например, в судостроении, медицинской технике или высокочувствительной электронике).

Преимущества

• Многослойное уплотнение - один сальник подходит для нескольких диаметров кабелей в заданном интервале
• Контргайка с засечками - исключает случайное ослабление при вибрации
• Высокая термостойкость - работает в суровых климатических условиях
• Устойчивость к химии - не разрушается при контакте с маслом, бензином, дизтопливом
• Легкий вес и прочность нейлона - снижают нагрузку на корпус устройства
• Чёткая маркировка размера ключа на гайке - ускоряет монтаж

Ограничения применения

• Не применяется в средах с требованием отсутствия галогенов - материал содержит галогены
• Не предназначен для частого механического перемещения кабеля внутри ввода - возможен износ уплотнения
• Не рекомендуется для использования вне помещений без дополнительной защиты от УФ-излучения - нейлон со временем стареет под прямыми солнечными лучами
• Не подходит для кабелей меньше 13 мм или больше 18 мм - уплотнение не обеспечит герметичность
• Необработанная поверхность - не защищена от коррозии; при установке в металлические корпуса необходимо контролировать контакт с другими металлами

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводе
• Подключение датчиков и исполнительных механизмов в гидравлических системах
• Проход кабелей через корпуса насосов, компрессоров и станков с ЧПУ
• Обустройство кабельных трасс в пищевой и химической промышленности (при условии отсутствия требований к галогенам)

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен находиться в диапазоне 13–18 мм. Кабели меньшего диаметра могут проскальзывать, большего - повредят уплотнение.
• Затягивайте контргайку равномерно, чтобы не перекосить уплотнительное кольцо. Перетяжка снижает срок службы.
• Для монтажа используйте только подходящие матрицы НМПО-PG и гидравлические прессы - ручное сверление не гарантирует точность отверстия под PG 21.
• Если используется в холодных условиях ниже –30 C, перед установкой нагрейте сальник до комнатной температуры - неопрен становится жестче при низких температурах.
• При замене старого сальника - всегда проверяйте состояние внутреннего уплотнения. При наличии трещин или деформаций замените деталь полностью.
