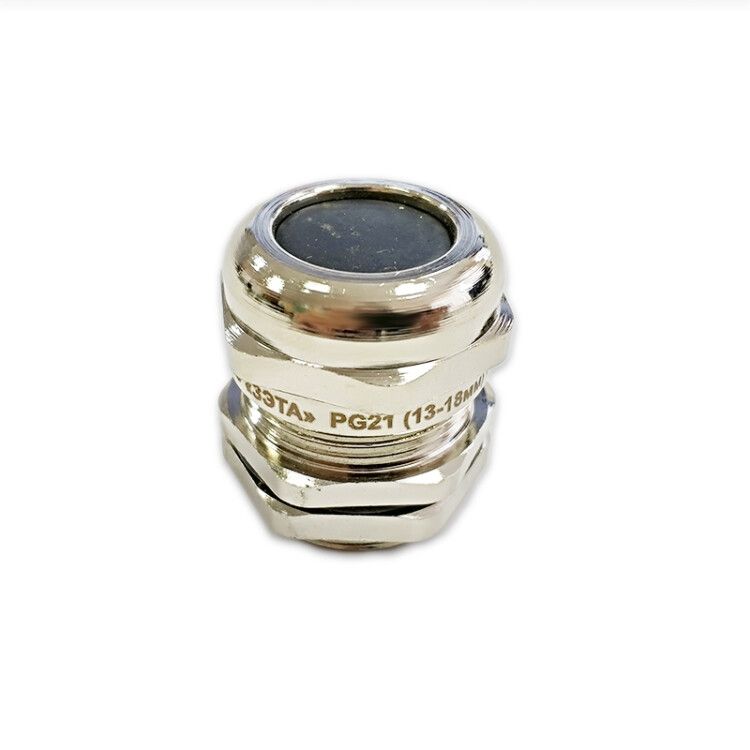

Кабельный ввод PG 21 латунный УТ1,5 IP68 (d кабеля 13-18 мм) | zeta30152 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG21 латунный УТ1,5 IP68 (диаметр кабеля 13–18 мм) от ЗЭТАРУС обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щиты, станки и промышленную автоматизацию.

Назначение и область применения

Кабельный ввод PG21 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметичность места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в промышленных цехах, на транспорте и в системах автоматизации. Особенно актуален там, где требуется надёжная защита от брызг, струй воды и длительного контакта с жидкостью.

Технические характеристики

• Номинальный размер резьбы: 21 PG — соответствует стандарту DIN 40430, совместим с большинством европейских и российских щитов
• Диапазон диаметров кабеля: 13–18 мм — подходит для кабелей среднего сечения, включая плоские типы
• Степень защиты: IP68 — полная защита от пыли и долговременного погружения в воду до указанного давления
• Материал: латунь никелированная — высокая коррозионная стойкость, антикоррозийное никелированное покрытие
• Температурный диапазон: от –40 °C до +100 °C — работает в экстремальных климатических условиях
• Длина резьбы: 9 мм — достаточна для плотного закручивания в стандартные отверстия
• Размер шестигранника: 30 мм — удобно затягивать ключом
• Тип уплотнения: уплотнительное кольцо + резиновая втулка — двойная система герметизации
• Крепление: с контргайкой — фиксирует положение и предотвращает самоотвинчивание
• Исполнение: прямолинейное — не требует изгиба кабеля при входе
• Галогены: отсутствуют — безопасен для окружающей среды и персонала
• Цвет: серый — визуально отличается от белых аналогов, легко определяется на объекте

Совместимость и монтаж

Кабельный ввод PG21 латунный УТ1,5 IP68 (диаметр кабеля 13–18 мм) устанавливается в подготовленное отверстие диаметром 21 мм с резьбой PG. Для монтажа потребуется ключ на 30 мм. Комплект включает все необходимые элементы: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, контргайку и заглушку-пыльник. Перед установкой проверьте, что диаметр кабеля находится в допустимом диапазоне 13–18 мм — меньший кабель не будет надёжно зажат, больший — может повредить уплотнение. После введения кабеля затяните контргайку до упора, чтобы исключить люфт и обеспечить герметичность.

Безопасность и стандарты

Кабельный ввод соответствует требованиям стандарта DIN 40430 для резьбового соединения PG. Сертифицирован на соответствие степени защиты IP68, что подтверждает возможность работы в условиях постоянного контакта с водой. Отсутствие галогенов делает изделие безопасным при возгорании — не выделяет токсичных паров. Материал — латунь с никелированием — устойчив к химическим веществам, характерным для промышленной среды.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению — кольцо + втулка
• Никелированное покрытие увеличивает срок службы в агрессивных средах
• Ударопрочная конструкция — выдерживает вибрацию и механические нагрузки
• Широкий температурный диапазон — подходит для холодных регионов и нагреваемых помещений
• Контргайка исключает случайное ослабление крепления
• Подходит для плоских кабелей — расширяет возможности применения

Ограничения применения

• Не предназначена для бронированных кабелей — жёсткая броня может повредить уплотнительную втулку
• Не рекомендовано использование с кабелями менее 13 мм — возможен проскок и потеря герметичности
• Не следует применять в местах с постоянным давлением выше нормированного для IP68 — указанный класс защиты действителен при условии правильной установки
• Пластиковая зажимная втулка не рассчитана на частые демонтажи — при многократном извлечении кабеля она может деформироваться

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж в наружных распределительных пунктах (НКУ)
• Оборудование для пищевой и фармацевтической промышленности — где важна чистота и отсутствие галогенов
• Аппараты в морозильных камерах и сушильных установках — благодаря широкому температурному диапазону

Практические советы

• Перед установкой проверьте точный диаметр кабеля — используйте штангенциркуль, особенно если он плоский
• При использовании нескольких вводов в одном щите соблюдайте минимальный шаг между отверстиями — не меньше 25 мм, чтобы не ослабить стенку
• При необходимости замены уплотнения — используйте оригинальные запчасти от ЗЭТАРУС; сторонние детали могут не обеспечить IP68
• При монтаже в металлические щиты — обязательно используйте контргайку, даже если кажется, что основная гайка уже хорошо затянута
• Для кабелей с большим количеством жил — убедитесь, что они не перегнулись внутри втулки, иначе возрастёт риск пробоя изоляции
• При хранении сохраняйте заглушку-пыльник — она защищает резьбу от загрязнения перед установкой
