Кабельный ввод PG 13.5 латунный УТ1,5 IP68 (d кабеля 6-12 мм) | zeta30147 ГОФРОМАТИК ЗЭТА

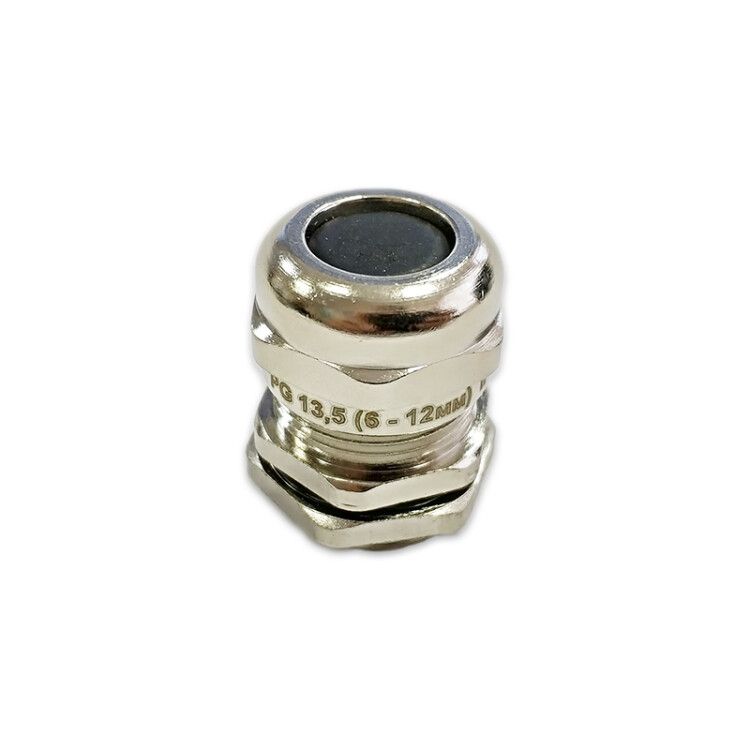

Кабельный ввод PG13.5 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) от ЗЭТАРУС — надёжный сальник для герметичного ввода кабелей в электрооборудование, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для установки в щиты, станки и промышленную автоматизацию.

Назначение и область применения

Кабельный ввод PG13.5 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметичность места ввода, предотвращает попадание пыли, влаги и других внешних факторов внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в промышленных цехах, на транспорте и в системах автоматизации. Особенно актуален там, где требуется высокая степень защиты — например, в НКУ (недоступном для обслуживания оборудовании).

Технические характеристики

• Номинальный размер резьбы: PG13.5 — соответствует стандарту DIN 40430
• Диапазон диаметров кабеля: 6–12 мм — подходит для большинства небронированных силовых и сигнальных кабелей
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: латунь никелированная — прочная, антикоррозийная, устойчивая к химическим средам
• Защитное покрытие: никелированное — улучшает износостойкость и эстетику
• Температурный диапазон: от –40 °C до +100 °C — работает в экстремальных условиях
• Длина резьбы: 8 мм — обеспечивает плотное соединение с толстыми стенками корпуса
• Размер шестигранника: 23 мм — удобно затягивать ключом
• Тип уплотнения: уплотнительное кольцо + резиновая втулка — двойная герметизация
• Крепление: с контргайкой — фиксирует положение и предотвращает самоотвинчивание
• Исполнение: прямолинейное — монтаж без угловых переходов
• Для плоского кабеля: да — совместим с кабелями нестандартной формы
• Без галогенов: да — безопасен при горении, соответствует требованиям экологии
• Цвет: серый — визуально отличается от белых аналогов, легко идентифицируется

Совместимость и монтаж

Кабельный ввод PG13.5 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) устанавливается в отверстие диаметром 19,5 мм (по стандарту PG13.5). Для монтажа потребуется ключ на 23 мм. После продевания кабеля через уплотнительную втулку, вставьте сальник в отверстие и закрутите контргайку до упора. Убедитесь, что кабель не перегнут внутри — это снижает герметичность. Резьбовой участок длиной 8 мм позволяет использовать его даже в толстых металлических панелях. Комплект включает все необходимые элементы: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, накидную гайку и заглушку-пыльник — ничего дополнительно покупать не нужно.

Безопасность и стандарты

Кабельный ввод PG13.5 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) соответствует международному стандарту DIN 40430 для резьбы PG. Выполнен без галогенов, что делает его безопасным при возгорании — не выделяет токсичных паров. Степень защиты IP68 подтверждает возможность работы при постоянном контакте с водой — идеально для помещений с мойкой, на улице или в агрессивных средах. Материал — латунь — не содержит свинца и соответствует RoHS.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению — кольцо + втулка
• Никелированная поверхность защищает от окисления и коррозии, особенно в агрессивных средах
• Поддерживает работу при температурах от –40 °C до +100 °C — годится для холодильных камер и печей
• Совместим с плоскими кабелями — расширяет возможности монтажа
• Контргайка исключает самопроизвольное ослабление при вибрациях
• Не требует специального инструмента — достаточно обычного ключа на 23 мм

Ограничения применения

• Не предназначены для бронированных кабелей — они слишком жёсткие и могут повредить уплотнители
• Максимальный диаметр кабеля — 12 мм; при использовании более толстых кабелей возможна потеря герметичности
• Не рекомендован для частого демонтажа — многократные операции могут износить резиновые элементы
• Не следует применять в местах с постоянным давлением выше атмосферного — не являетсяPressure-rated компонентом

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Герметизация входов в панели ЧПУ, насосных станций, конвейерных линий
• Монтаж в наружных распределительных устройствах (например, освещение дворов, автостоянки)
• Оборудование для пищевой промышленности — где важна чистота и мытьё водой
• Автомобильные и железнодорожные системы контроля

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен находиться в диапазоне 6–12 мм. Слишком тонкий кабель не будет плотно прижат — используйте запасную втулку или уплотнительную ленту.
• При работе с несколькими кабелями — не перегружайте один ввод. Лучше использовать несколько сальников, чтобы сохранить герметичность каждого канала.
• При монтаже в толстые панели — убедитесь, что глубина отверстия достаточна для полного вхождения резьбы (8 мм).
• Пластиковая зажимная втулка не нуждается в смазке — она рассчитана на трение без дополнительных средств.
• Заглушка-пыльник остаётся на месте до момента ввода кабеля — не снимайте её заранее, чтобы не допустить попадания грязи внутрь.
• Артикул zeta30147 — это точный идентификатор для заказа запасных частей. Храните его при составлении чертежей и спецификаций.
