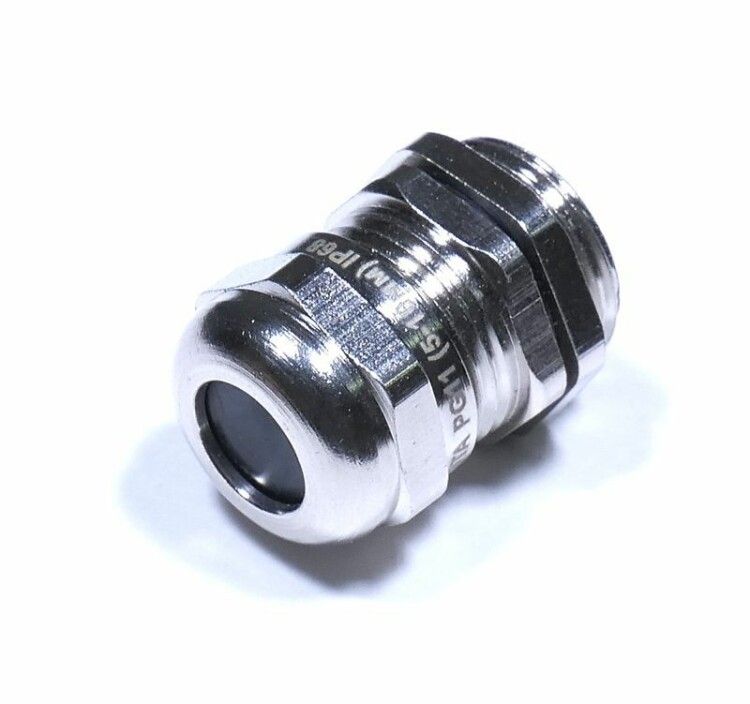

Кабельный ввод PG 11 латунь УТ1,5 IP68 (d кабеля 5-10 мм) | zeta30145 ГОФРОМАТИК ЗЭТА

Кабельный ввод PG 11 латунный УТ1,5 IP66/67/68 (диаметр кабеля 5-10 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щитах, станках и промышленных системах с высокими требованиями к надёжности.

Назначение и область применения

Кабельный ввод PG 11 латунный УТ1,5 IP66/67/68 (диаметр кабеля 5-10 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Предназначен для условий с повышенной влажностью, запылённостью или риском временного погружения. Применяется в промышленности, на транспорте, в машиностроении и в системах автоматизации (НКУ).

Технические характеристики

• Номинальный размер резьбы: 11 PG (соответствует DIN 40430)
• Диапазон диаметров кабеля: 5–10 мм (подходит для плоских и круглых кабелей)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь никелированная — устойчив к коррозии и износу
• Тип уплотнения: резиновая втулка + уплотнительное кольцо — двойная герметизация
• Температурный диапазон: от –40 °C до +100 °C
• Длина резьбы: 8 мм
• Размер шестигранника: 21 мм — удобство монтажа гаечным ключом
• Крепление: с контргайкой — фиксация без люфта
• Исполнение: прямолинейное — монтаж без угловых переходов
• Цвет: серый
• Состав: без галогенов — соответствует экологическим нормам

Совместимость и монтаж

Кабельный ввод PG 11 латунный УТ1,5 IP66/67/68 (диаметр кабеля 5-10 мм) устанавливается в отверстие диаметром 19–20 мм в металлическом или пластиковом корпусе. Для монтажа:

• Проденьте кабель через уплотнительную втулку и корпус
• Наденьте контргайку, затем закрутите корпус в отверстие
• Затяните контргайку ключом на 21 мм — не перетягивайте
• Проверьте плотность уплотнения: кабель не должен свободно двигаться

Подходит для кабелей с внешним диаметром 5–10 мм. Для плоских кабелей — проверяйте максимальную ширину, чтобы она не превышала 10 мм. Не используйте с бронированными или жёсткими кабелями — возможна деформация уплотнения.

Безопасность и стандарты

• Резьба PG 11 соответствует DIN 40430 — совместима с европейским оборудованием
• Степень защиты IP68 подтверждает работу в условиях постоянной влажности и погружения
• Отсутствие галогенов — соответствие RoHS и требованиям пожаробезопасности
• Ударопрочная конструкция — выдерживает вибрацию и механические нагрузки

Преимущества

• Никелированное покрытие латуни — долговечность в агрессивных средах
• Двойное уплотнение — минимизирует риск протечек даже при температурных колебаниях
• Контргайка исключает самооткручивание при вибрации
• Высокая термостойкость — работает в холодильных камерах и рядом с нагревательными элементами
• Герметичность класса IP68 — выше, чем у аналогов с IP65/IP67

Ограничения применения

• Не предназначены для кабелей с диаметром менее 5 мм — возможен проскальзывание
• Не подходят для кабелей с жёсткой бронёй или металлической оплёткой — могут повредить уплотнение
• Не рекомендованы для постоянного давления воды свыше 1 метра глубины — IP68 рассчитан на временное погружение
• Не использовать в средах с агрессивными химическими веществами — латунь чувствительна к кислотам и солям меди

Примеры использования

• Ввод кабелей питания в промышленные панели управления
• Подключение датчиков и исполнительных механизмов на конвейерах
• Проход кабелей в водонепроницаемые шкафы на пищевых производствах
• Монтаж в насосных станциях и системах орошения
• Оборудование для автоклавов и паровых установок

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 5–10 мм. Меньший кабель требует дополнительной фиксации.
• При использовании нескольких вводов — соблюдайте шаг между отверстиями, чтобы не ослабить стенку корпуса.
• Пластиковые заглушки (пыльники) можно оставить на время монтажа — они предохраняют резьбу от загрязнений.
• При замене старого ввода — удалите все остатки старого уплотнения, иначе новая герметизация будет негерметичной.
• Артикул zeta30145 — совпадает с другими изделиями серии ЗЭТА Новосибирск, что упрощает заказ запчастей.
