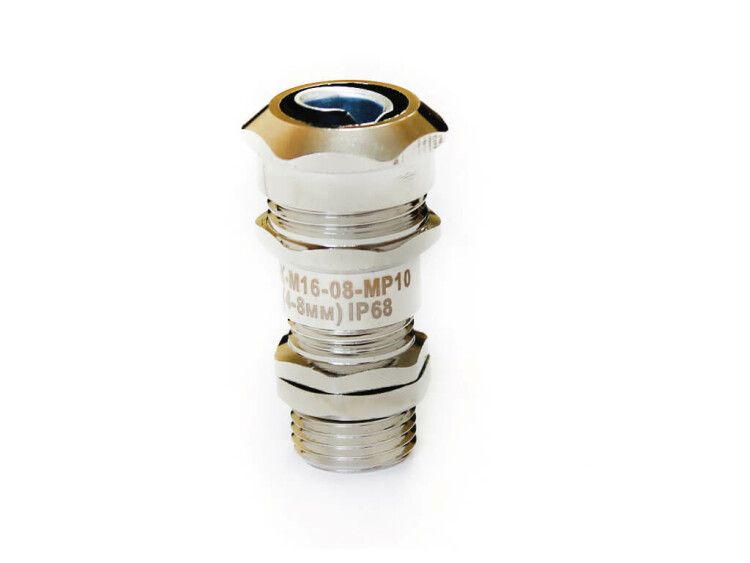

Кабельный ввод ВК-М16-8-МР10 IP66/IP67/IP68 от ЗЭТА Новосибирск предназначен для герметичного ввода кабеля через металлорукав в корпуса электрооборудования — щиты, шкафы, распределительные коробки. Обеспечивает одновременно защиту от внешних воздействий и надёжное заземление металлорукава, соответствует требованиям ПУЭ.

Назначение и область применения

ВК-М16-8-МР10 IP66/IP67/IP68 используется для ввода кабелей, проложенных в металлорукаве, в металлические корпуса оборудования. Применяется там, где требуется высокая степень защиты от пыли, воды и механических повреждений — например, на промышленных объектах, в условиях повышенной влажности, на открытых площадках, в системах автоматизации и на транспорте.

Подходит для работы в составе НКУ (нормируемых коммунальных установок) и других промышленных систем, требующих соблюдения пункта 1.7.77 ПУЭ — обязательного электрического соединения металлорукава с корпусом оборудования.

Технические характеристики

• Номинальный размер резьбы: 16 мм — совместим с корпусами и фланцами с резьбой М16
• Диапазон диаметров кабеля: 4–8 мм — оптимально для кабелей среднего сечения, включая плоские типы
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (долговременное погружение под давлением)
• Материал: латунь с никелированным покрытием — коррозионностойкая, прочная, не выделяет галогены
• Длина резьбы: 10 мм — достаточна для плотного завинчивания в стенку корпуса
• Температурный диапазон: от -40 °C до +100 °C — работает в суровых климатических условиях
• Уплотнение: резиновое кольцо — обеспечивает герметичность вокруг кабеля
• Крепление: с контргайкой — позволяет зафиксировать ввод без перекоса
• Размер шестигранника: 18 мм — удобен для монтажа обычным ключом
• Исполнение: прямолинейное — не требует изгибов при проходе через стенку
• Цвет: серый — визуально отличается от пластиковых аналогов, легко идентифицируется

Совместимость и монтаж

ВК-М16-8-МР10 IP66/IP67/IP68 совместим с любыми металлорукавами, имеющими внутренний диаметр, соответствующий диапазону 4–8 мм. Устанавливается в отверстие корпуса с резьбой M16.

Порядок монтажа:

1. Снять контргайку и уплотнительное кольцо.
2. Протянуть металлорукав через ввод до упора.
3. Надеть уплотнительное кольцо на кабель, затем вставить кабель в рукав.
4. Закрутить ввод в корпус ключом на 18 мм.
5. Затянуть контргайку — она предотвращает самопроизвольное ослабление.

Обязательно проверьте, чтобы металлорукав был правильно обжат и имел хорошую электрическую связь с контактными поверхностями ввода — это гарантирует выполнение требования ПУЭ о заземлении.

Безопасность и стандарты

ВК-М16-8-МР10 IP66/IP67/IP68 изготовлен без галогенов — безопасен при возгорании, не выделяет токсичных паров. Соответствует требованиям ПУЭ п. 1.7.77: обеспечивает непрерывную электрическую цепь от металлорукава до корпуса через оконцеватель, зажимную муфту, штуцер и эквипотенциальную гайку. Это исключает риск поражения током при пробое изоляции.

Преимущества

• Высокая степень защиты IP68 — можно использовать даже в подземных коллекторах и влажных помещениях
• Никелированная латунь — долговечна, не ржавеет, не теряет проводимость
• Ударопрочная конструкция — выдерживает вибрацию и механические нагрузки
• Автоматическое заземление — не требует дополнительных перемычек
• Герметизация сохраняется даже после многократного монтажа/демонтажа

Ограничения применения

• Не предназначен для ввода кабелей без металлорукава — требует наличия жёсткой оболочки
• Не подходит для кабелей с диаметром менее 4 мм или более 8 мм — возможна потеря герметичности
• Не рекомендован для постоянного погружения в химически активные жидкости — материал устойчив к воде, но не ко всем растворителям
• Требует точного подбора резьбового отверстия в корпусе — несовпадение с М16 приведёт к утечкам

Примеры использования

• Ввод кабеля в промышленный щит управления станком с металлорукавом
• Подключение датчиков на конвейере в пищевой промышленности (частые мойки)
• Монтаж в распределительную коробку на улице, подвергающуюся дождю и пыли
• Системы автономного освещения в холодильных камерах (-30…+50 °C)
• Аппаратура в судостроении и железнодорожном транспорте — благодаря ударопрочности и широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, что металлорукав имеет равномерный диаметр — деформация снижает герметичность
• Не затягивайте слишком сильно — перегрузка резьбы может повредить латунь
• Для кабелей с жёсткой оболочкой используйте смазку на основе силикона — облегчит протяжку
• При использовании в агрессивной среде периодически проверяйте состояние уплотнительного кольца — замена при потере эластичности
• Помните: ВК-М16-8-МР10 IP66/IP67/IP68 — это не просто сальник, а часть системы заземления; игнорирование электрического контакта делает его бесполезным
