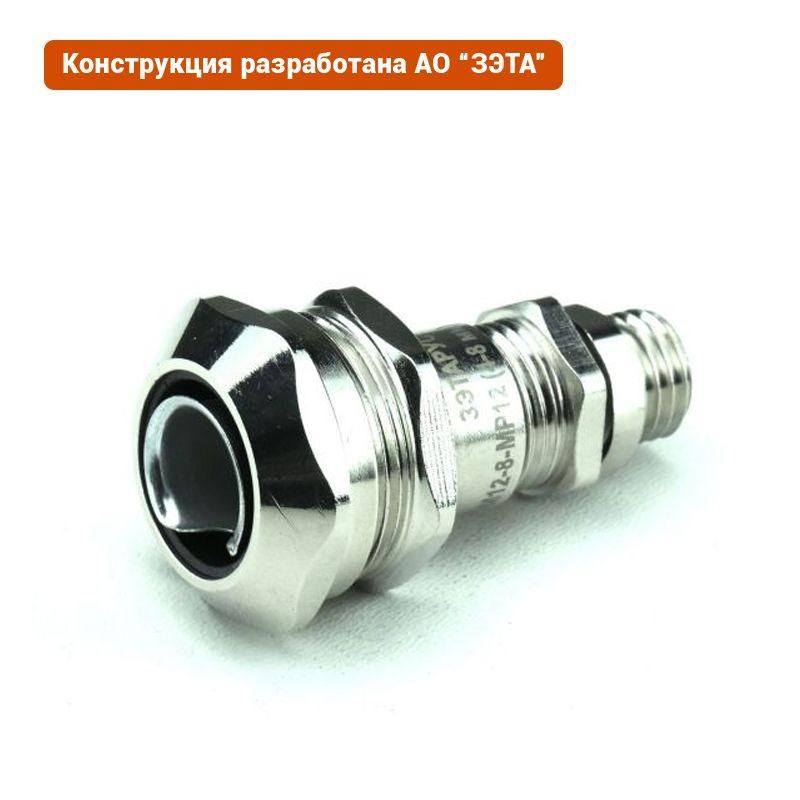

Ввод кабельный ВК-М16-8-МР12 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник из никелированной латуни для надёжного ввода кабеля через металлорукав в корпуса электрооборудования, обеспечивающий степень защиты до IP68 и заземление металлорукава в соответствии с ПУЭ.

Назначение и область применения

Ввод кабельный ВК-М16-8-МР12 IP66/IP67/IP68 используется для герметичного прохода кабеля, проложенного в металлорукаве, в металлические корпуса: щиты управления, распределительные коробки, шкафы автоматики и другое промышленное оборудование. Он обеспечивает не только защиту от пыли и воды, но и надёжный электрический контакт между корпусом и металлорукавом - что требуется по пункту 1.7.77 ПУЭ. Подходит для установки в условиях повышенной влажности, на улице, в цехах с мойкой оборудования.

Технические характеристики

• Номинальный размер резьбы: 16 мм (G½")
• Диапазон внешних диаметров кабеля: 4–8 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение - при условии правильной сборки)
• Материал: латунь с никелированным покрытием - устойчив к коррозии и механическому износу
• Длина резьбы: 12 мм
• Размер шестигранника: 18 мм - удобно затягивать гаечным ключом
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: резиновое кольцо (прокладка), не содержащее галогенов
• Крепление: с контргайкой - позволяет фиксировать устройство в стенке корпуса
• Поддерживает ввод плоского кабеля - совместим с широким спектром типов проводов
• Ударопрочная конструкция - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: серый

Совместимость и монтаж

Ввод кабельный ВК-М16-8-МР12 IP66/IP67/IP68 рассчитан на использование с металлорукавом диаметром, соответствующим внутреннему диаметру уплотнительного кольца (4–8 мм). Для монтажа:

• Проденьте металлорукав через резьбовой корпус до упора;
• Установите резиновую заглушку внутри рукава перед вводом - она предотвращает попадание влаги до введения кабеля;
• Закрутите контргайку плотно, чтобы исключить люфт и обеспечить заземление;
• Проверьте герметичность после окончательной затяжки - особенно при использовании в средах с высокой влажностью.

Обязательно используйте только кабели с наружным диаметром в указанном диапазоне - слишком тонкий кабель не будет плотно прижат уплотнителем, а слишком толстый повредит резиновое кольцо.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между корпусом и металлорукавом. Материалы не содержат галогенов - снижают риск образования токсичных веществ при перегреве. Уплотнительное кольцо сохраняет эластичность в широком температурном диапазоне, что гарантирует долговечную герметизацию даже при термических циклах.

Преимущества

• Высокая степень защиты IP68 достигается за счёт комбинированной системы: резиновая заглушка + уплотнительное кольцо + плотная затяжка контргайки
• Никелированная латунь устойчива к коррозии, химическим воздействиям и легко моется - идеально для пищевой, фармацевтической и химической промышленности
• Ударопрочная конструкция снижает риск повреждений при транспортировке и монтаже
• Поддержка плоского кабеля расширяет возможности применения - можно использовать с кабелями типа КГ, ПВС, ШВВП и аналогами
• Отсутствие галогенов делает изделие экологически безопасным и подходящим для закрытых помещений с ограниченной вентиляцией

Ограничения применения

• Не предназначен для ввода кабеля напрямую - требует наличия металлорукава
• Не рекомендован для кабелей с внешним диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• При температурах выше +100 C резиновый уплотнитель может потерять эластичность
• Не следует применять в средах с постоянным давлением выше атмосферного - не являетсяPressure-rated компонентом
• При длительном погружении (IP68) необходимо соблюдать точную последовательность монтажа: заглушка должна находиться внутри металлорукава, а не снаружи

Примеры использования

• Ввод кабеля питания в промышленный щит управления на заводе с частой мойкой оборудования
• Подключение датчиков и исполнительных механизмов в системах автоклавов и паровых трубопроводах
• Монтаж в наружных распределительных коробках на объектах ЖКХ, где есть риск попадания дождя и пыли
• Использование в пищевых производствах - благодаря антикоррозийному покрытию и отсутствию галогенов

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 0,5 мм отклонения могут нарушить герметичность
• Не используйте силовые инструменты для затяжки - достаточно обычного ключа на 18 мм; переусилие может деформировать резьбу
• Если кабель имеет жёсткую броню - убедитесь, что он не пережимает уплотнительное кольцо
• При замене старого сальника - всегда меняйте резиновую заглушку, даже если она кажется целой
• Артикул ВК-М16-8-МР12 IP66/IP67/IP68 от ЗЭТА Новосибирск совместим с продукцией ГОФРОМАТИК и ЗЭТАРУС - можно использовать как запчасть
