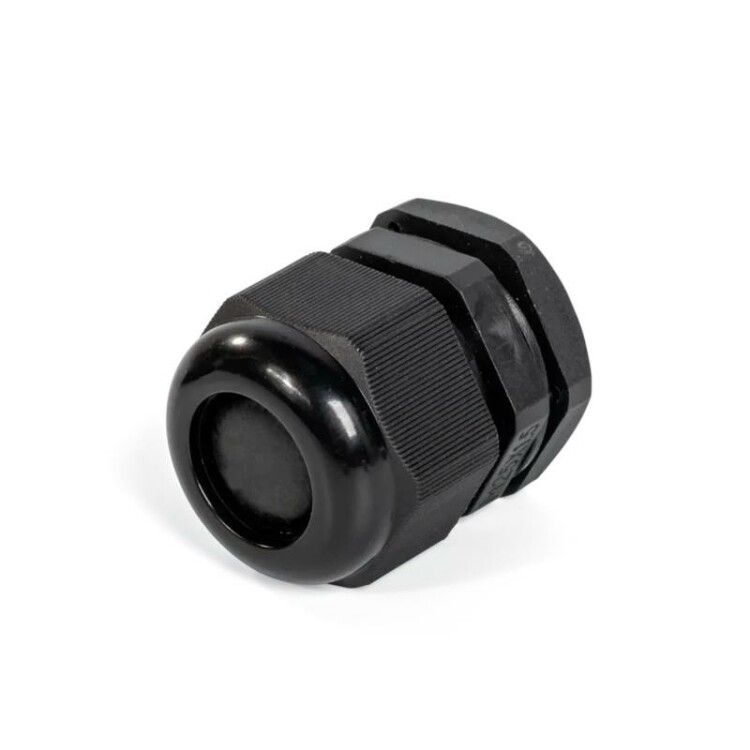

Нейлоновые герметичные кабельные вводы с метрической резьбой M-16 - 80044 КВТ

Ввод кабельный M16 (диаметр кабеля 4–8 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрошкафах и наружных устройствах. Артикул 80044 подходит для прокладки плоских кабелей в условиях высокой запылённости, влаги и перепадов температур.

Назначение и область применения

Ввод кабельный M16 (диаметр кабеля 4–8 мм) предназначен для герметичного прохода кабелей через стенки электрических щитов, распределительных устройств и корпусов оборудования. Подходит для внутренней и наружной установки — особенно эффективен там, где требуется защита от пыли, воды и химических воздействий. Применяется в промышленных системах: на станках, конвейерах, насосных станциях, в системах автоматизации и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Диаметр кабеля: 4–8 мм — подходит для плоских и круглых кабелей указанного сечения;
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду;
• Материал корпуса: полиамид PA6.6 — самозатухающий, без галогенов, устойчив к УФ-излучению;
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, бензину, дизтопливу и агрессивным средам;
• Температура эксплуатации: –40 °C до +100 °C (кратковременно до +120 °C);
• Резьба: M12×1,5 по EN 60423 — совместима со стандартными отверстиями;
• Длина резьбы: 15 мм — достаточна для плотного крепления в панели толщиной до 10 мм;
• Размер шестигранника: 21,6 мм — удобен для монтажа обычным ключом;
• Контргайка: есть — исключает самоотвинчивание при вибрации;
• Электрическая прочность: 60 кВ/мм — безопасен при высоких напряжениях;
• Удельное сопротивление: 1·10¹² Ом·см — отличная диэлектрическая изоляция;
• Цвет: чёрный — не выгорает на солнце;
• Конструкция уплотнения: многослойная зона — обеспечивает равномерное давление на кабель;
• Разъемность: да — можно демонтировать и переустанавливать без замены уплотнения;
• Защитная мембрана: предотвращает попадание пыли в резьбу при неиспользовании.

Совместимость и монтаж

Ввод кабельный M16 (диаметр кабеля 4–8 мм) устанавливается в подготовленное отверстие диаметром 16 мм. Для сверления используйте гидравлические прессы ПГПО-60, ПГРО-60А или аналогичные с матрицами НМПО-MG. После проделывания отверстия вставьте ввод, закрутите контргайку и затяните основную гайку ключом на 21,6 мм. На гайке имеется маркировка размера — легко определить нужный инструмент. Убедитесь, что кабель не перегнут внутри ввода — допустим радиус изгиба минимум 5× диаметр кабеля.

Безопасность и стандарты

Ввод кабельный соответствует стандарту EN 60423 для метрической резьбы. Материал корпуса и уплотнения не содержит галогенов — при возгорании не выделяет токсичных паров. Высокая электрическая прочность (60 кВ/мм) позволяет применять изделие в цепях до 1000 В переменного тока. Соответствует требованиям IEC 60529 по степени защиты IP68.

Преимущества

• Высокая степень защиты IP68 — работает даже при постоянном контакте с водой;
• Многослойное уплотнение — надёжно фиксирует кабели любого типа в заданном диапазоне;
• Контргайка с засечками — не откручивается при вибрации, снижает риск отказа;
• Устойчивость к УФ-излучению — не трескается и не теряет цвет на солнце;
• Разъёмная конструкция — позволяет менять кабель без замены всего ввода;
• Самозатухающий материал — повышает пожаробезопасность в помещениях с оборудованием.

Ограничения применения

• Не предназначена для кабелей диаметром менее 4 мм — возможен люфт и потеря герметичности;
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой — может повредить уплотнение;
• Запрещено использовать при температурах выше +120 °C — даже кратковременно;
• Не рекомендуется для кабелей с внешним покрытием из ПВХ с низкой термостойкостью — может деформироваться при нагреве;
• Не является средством механической фиксации кабеля — требует дополнительного крепления при нагрузках на растяжение.

Примеры использования

• Подключение датчиков уровня в резервуарах с водой или химическими жидкостями;
• Ввод силовых кабелей в наружные распределительные щиты на заводах;
• Прокладка сигнальных линий в системах автоматизации на открытых площадках;
• Герметизация кабелей в пищевой промышленности — благодаря отсутствию галогенов и легкости очистки;
• Установка в экскаваторах, тепловозах и других мобильных машинах — выдерживает вибрацию и перепады температур.

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен точно входить в диапазон 4–8 мм; слишком тонкий кабель потребует дополнительного уплотнения;
• При использовании нескольких вводов в одной панели соблюдайте минимальное расстояние между отверстиями — не менее 30 мм, чтобы избежать перегрева;
• Не затягивайте гайку чрезмерно — это может сплющить уплотнение и нарушить герметичность;
• При работе в холоде (+5 °C и ниже) прогрейте уплотнение перед установкой — неопрен становится жёстче;
• Для частого обслуживания выбирайте разъёмные модели — они позволяют менять кабель без демонтажа всей конструкции;
• Проверяйте наличие защитной мембраны после монтажа — она должна быть целой и не забита пылью.
