Герметичные вводы

Устройства для безопасного прохода кабеля через стенку корпуса с сохранением уровня пылевлагозащиты. Применяются в щитах, распредкоробках, промышленном оборудовании.

Как выбрать

Основные параметры, влияющие на совместимость и срок службы:

• Тип резьбы: PG (электроарматурная) и M (метрическая) не взаимозаменяемы. Совпадение обязательно. Размер указывается числом (например, PG13.5).
• Диаметр кабеля: Диапазон должен соответствовать реальному сечению кабеля. Перетяжка деформирует оболочку, недотяжка снижает герметичность.
• Материал корпуса: Пластик (полиамид) легче и дешевле, но менее устойчив к механическим нагрузкам. Латунь и нержавеющая сталь — повышенная прочность, стойкость к УФ и агрессивным средам.
• Степень защиты: Большинство изделий имеют IP68. Различия возникают при длительном давлении воды или частых циклах затяжки/отвинчивания.
• Назначение: Стандартные вводы — для одиночного кабеля. Специализированные — для металлорукава, многоканальные панели, фланцы для шкафов.

Выбор по характеристикам

По типу резьбы: PG vs M

M-резьба стандартизована по EN 60423, более современная, часто встречается в новых щитах. PG — старый немецкий стандарт (DIN 40430), всё ещё широко используется. Переходники между типами возможны, но требуют дополнительного места. При выборе ориентируйтесь строго на резьбу в вашем корпусе. Например, M20 ≠ PG20. В группе представлены аналоги по диаметру кабеля, но с разной резьбой — напрямую не взаимозаменяемы.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31]

По материалу корпуса: пластик, латунь, нержавеющая сталь

Пластиковые вводы (полиамид) — оптимальны для большинства условий: хороший диапазон температур (-40 до +100 °C), устойчивы к УФ, топливу и маслам. Подходят для улицы. Латунные — выше механическая прочность, лучше противостоят вибрации, используются в промышленности. Нержавеющая сталь (AISI 304) — максимальная стойкость к коррозии, идеальна для пищевой, химической промышленности, морских объектов. Цена возрастает соответственно.

Товары: [1] [2] [4] [5] [6] [7] [8] [9] [10] [11] [19] [20] [21] [22] [23]#, [24] [25] [26] [3] [18] [32] [33] [34] [35] [36] [37] [38] [39] [12] [13] [14] [15] [16] [17] [27] [28] [29] [30] [31]

По назначению: стандартные, для металлорукава, фланцы

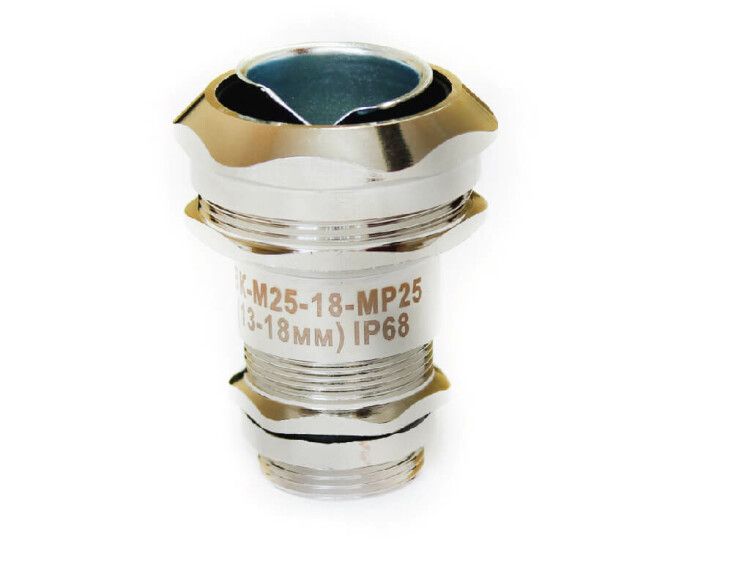

Стандартные вводы — для прямого ввода кабеля. Вводы «для металлорукава» (например, серии ВК-М-МР) позволяют завести кабель, проложенный в гофре или рукаве, и обеспечивают электрический контакт между рукавом и корпусом — требуется по ПУЭ. Фланцы и рамки (например, RAM Block) — комплексные решения для множественных вводов в крупные шкафы, экономят время монтажа. Мембранные панели — когда нужно зарезервировать место под будущее подключение.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47]

Выбор по бюджету

Бюджетные решения

Подходят для однофазных сетей, бытовых и офисных щитов, временных решений. Изготовлены из пластика, резьба — чаще M. Компромисс: ниже механическая прочность, чувствительны к сильному моменту затяжки. Не рекомендуются для вибрирующих поверхностей или агрессивных сред. Выбор оправдан при ограниченном бюджете и благоприятных условиях эксплуатации.

Товары: [4] [5] [19] [20] [21] [25] [26] [22] [23] [24]

Средний сегмент

Добавляет надёжность: латунные корпуса, усиленные конструкции, совместимость с металлорукавом. Подходит для промышленных щитов, насосных станций, уличного оборудования. Увеличенный запас прочности, лучшая стойкость к вибрации и УФ. Оптимален там, где важна долговечность, но нет экстремальных условий.

Товары: [1] [2] [3] [11] [18] [35] [37] [36] [38] [39] [32] [33] [34] [48] [30] [31] [28] [29]

Высокий ценовой сегмент

Получаете максимальную стойкость к коррозии (нержавеющая сталь), гарантированную работоспособность в агрессивных средах (морская вода, химические производства). Также в эту группу попадают сложные фланцевые системы для крупных шкафов — они дороже из-за масштаба и технологичности. Необходимы в условиях, где отказ недопустим или ремонт слишком дорог.

Товары: [12] [13] [14] [15] [16] [17] [27] [43] [44] [45] [46] [47] [42]

Выводы

Если нужен ввод для дома или офиса — достаточно пластика: [4] (мелкие кабели), [2] [1] (средние). Для промышленности с вибрацией или агрессивной средой — латунь: [3] [18] или нержавейка: [12] [13]. Если кабель в металлорукаве — выбирайте модели серии ВК-М-МР: [35] [37] [36]. Для больших шкафов с множеством кабелей — рассмотрите фланцы: [43] [44]. Ключевое — точное совпадение резьбы и диапазона кабеля; остальное зависит от условий эксплуатации и требований к долговечности.
