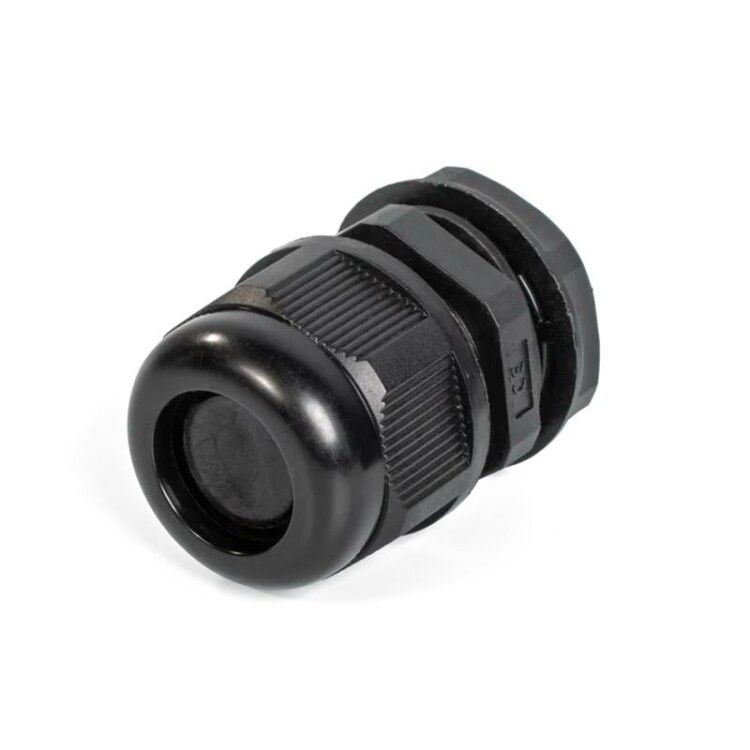

Кабельный ввод пластиковый МG 12 (4.5-8 мм) - 80033 КВТ

Кабельный ввод МG-12 (4.5-8 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования. Благодаря высокой степени защиты IP68 и уплотнителю из неопрена, он надежно защищает внутренние цепи от влаги, пыли и механических воздействий. Артикул 80033 подходит для промышленных систем, где важна долговечность и безопасность.

Назначение и область применения

Кабельный ввод МG-12 (4.5-8 мм) используется для герметичного ввода кабелей и проводов в корпуса распределительных щитов, автоматических станций, промышленного оборудования. Подходит для установки в условиях повышенной влажности, запыленности, перепадов температур. Применяется в машиностроении, энергетике, пищевой и химической промышленности.

Технические характеристики

• Диаметр кабеля: 4,5–8 мм
• Номинальная резьба: M12 (метрическая)
• Длина резьбы: 8 мм
• Размер шестигранника: 17,5 мм
• Материал корпуса: полиамид PA (нейлон 6.6), самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен
• Температурный диапазон: от –40 °C до +100 °C
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: черный
• Содержание галогенов: да
• Тип уплотнения: уплотнительное кольцо
• Конструкция: разъемный сальник с прижимной гайкой и стопорными засечками
• Наличие контргайки: есть
• Поддерживает плоский кабель: да
• Исполнение: прямолинейный
• Поверхность: необработанная

Совместимость и монтаж

Кабельный ввод МG-12 (4.5-8 мм) монтируется в отверстие диаметром 12 мм, просверленное в металлическом или пластиковом корпусе. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. Гайка фиксируется ключом на 17,5 мм — размер указан прямо на корпусе. После установки кабель продевается через уплотнитель, затем затягивается прижимная гайка с контргайкой. Стопорные засечки на гайке исключают её самоотвинчивание при вибрации.

Безопасность и стандарты

Кабельный ввод МG-12 (4.5-8 мм) соответствует требованиям к герметизации IP68 и обеспечивает электрическую изоляцию до 60 кВ/мм. Высокое удельное сопротивление (1×10¹² Ом·см) снижает риск утечек тока. Материал корпуса — самозатухающий, что повышает пожарную безопасность. Однако материал содержит галогены — не подходит для сред с жесткими экологическими нормами (например, в медицинской или ядерной отрасли).

Преимущества

• Высокая степень защиты IP68 — выдерживает постоянное погружение в воду
• Уплотнитель из неопрена сохраняет эластичность при экстремальных температурах
• Прижимная гайка со стопорными засечками не откручивается даже при сильной вибрации
• Поддерживает как круглые, так и плоские кабели — универсальное решение
• Контргайка позволяет надежно закрепить устройство без дополнительных элементов
• Устойчив к маслам, бензину, дизельному топливу и другим агрессивным жидкостям
• Долговечность материала PA гарантирует срок службы более 10 лет в промышленных условиях

Ограничения применения

• Не применяется в средах с требованием к отсутствию галогенов — например, в системах жизнеобеспечения, медицинских устройствах или в некоторых отраслях электроники
• Не предназначен для кабелей с диаметром менее 4,5 мм или более 8 мм — возможна потеря герметичности
• Не рекомендуется для частых демонтажей — многократная сборка может повредить уплотнительное кольцо
• Необработанная поверхность корпуса не защищена от коррозии — не следует использовать в агрессивных химических средах без внешнего кожуха

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах PLC
• Герметизация кабелей в насосных станциях и водоочистных сооружениях
• Подключение датчиков в холодильных камерах и печных установках
• Монтаж в исполнении Ex (взрывозащищенном оборудовании) — при условии совместимости с другими элементами системы
• Интеграция в силовые щиты на открытых площадках, где возможны осадки и пылевые бури

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно входить в диапазон 4,5–8 мм. Слишком тонкий кабель не будет плотно прилегать к уплотнителю.
• При использовании плоского кабеля ориентируйте его широкой стороной параллельно гайке — это улучшает контакт уплотнения.
• Затягивайте прижимную гайку равномерно, не переусердствуя — перетяжка деформирует уплотнитель и снижает герметичность.
• Для удобства монтажа используйте ключ на 17,5 мм — размер нанесён на гайке, чтобы не путать с другими типами.
• Если требуется замена уплотнителя — можно заказать отдельные неопреновые кольца, совместимые с сериями MG.
• Не используйте этот кабельный ввод МG-12 (4.5-8 мм) в качестве крепежа для тяжелых кабелей — нагрузка должна передаваться на основную конструкцию, а не на ввод.
