Сальник MG12 IP68 d отверстия 12мм, проводника 4,5-8мм EKF PROxima | plc-mg-12

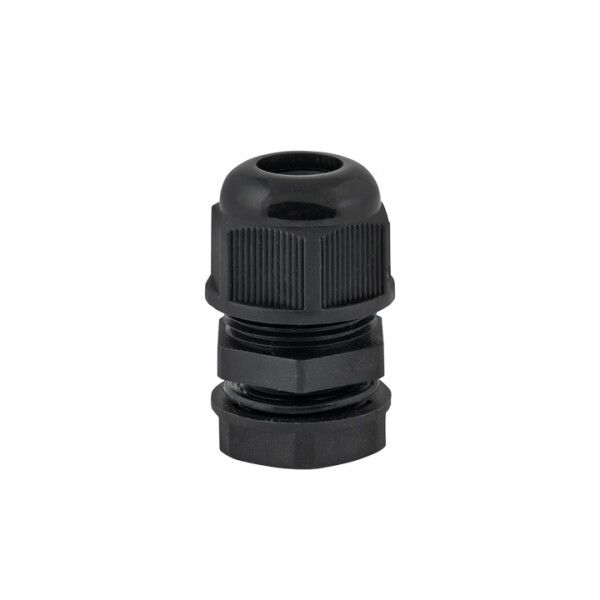

Сальник EKF PROxima PLC-MG-12 предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Устройство совмещает надёжную фиксацию провода с высокой степенью защиты IP68 и применяется в промышленных условиях, где важна долговечность и безопасность.

Назначение и область применения

Сальник EKF PROxima PLC-MG-12 используется для ввода кабелей в распределительные щиты, корпуса автоматики, станков, конвейеров и другого промышленного оборудования. Он защищает внутренние компоненты от попадания пыли, воды и внешних механических нагрузок, одновременно предотвращая перегиб и вытягивание кабеля. Подходит для установки в металлические и пластиковые стенки толщиной до 5 мм.

Технические характеристики

• Номинальный размер резьбы: 12 мм
• Степень защиты: IP68 - полная герметизация от пыли и длительного погружения в воду
• Диаметр кабеля: 4,5–8 мм - подходит для многожильных и одножильных проводов указанного сечения
• Наружный диаметр: 4,5–8 мм - соответствует диапазону кабелей, что исключает необходимость адаптеров
• Материал корпуса: полиамид PA - прочный, химически стойкий, самозагасающий
• Температурный режим: от –40 C до +80 C - работает в суровых климатических условиях
• Длина резьбы: 9 мм - достаточна для плотного соединения с корпусом
• Размер шестигранника: 19 мм - удобен для затяжки гаечным ключом
• Тип уплотнения: многослойное уплотнительное кольцо из неопрена - обеспечивает равномерное давление на кабель
• Разгрузка натяжения: да - снижает нагрузку на жилы кабеля при вибрациях
• Цвет: чёрный
• Исполнение: прямолинейное - монтаж без изгиба
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и сборки

Совместимость и монтаж

Сальник EKF PROxima PLC-MG-12 монтируется в подготовленное отверстие диаметром 12 мм. Для установки требуется гаечный ключ на 19 мм. Наружная резьба позволяет закручивать устройство в стандартные резьбовые вставки или отверстия с метрической резьбой M12. Прокладка и зубчатая муфта обеспечивают плотное прилегание к поверхности корпуса, даже при небольшом перекосе. После введения кабеля через центральное отверстие затягивается гайка-колпачок - она сжимает уплотнительное кольцо вокруг провода, фиксируя его и создавая герметичный контакт.

Безопасность и стандарты

Сальник соответствует требованиям к пожаробезопасности: материал полиамид PA имеет самозагасающие свойства и не распространяет горение. Отсутствие галогенов делает его безопасным при возможном возгорании - не образуются едкие газы. Высокая степень защиты IP68 подтверждена испытаниями на погружение и пылевую герметичность. Гарантия 84 месяца указывает на соответствие международным нормам надёжности.

Преимущества

• Многослойное уплотнение гарантирует герметичность даже при изменении температуры и вибрациях
• Разгрузка натяжения продлевает срок службы кабеля, особенно в движущихся системах
• Высокая ударопрочность полиамида - выдерживает случайные механические воздействия
• Широкий диапазон рабочих температур - подходит для холодных складов и нагреваемых помещений
• Простота монтажа - не требует специальных инструментов кроме стандартного ключа

Ограничения применения

• Не предназначен для кабелей с диаметром менее 4,5 мм - возможен проскальзывание и потеря герметизации
• Не рекомендован для частого изгибания кабеля в месте входа - при постоянных движениях лучше использовать гибкие вводы
• Не следует применять в средах с агрессивными химическими веществами (например, растворители, масла на основе ароматических углеводородов)
• Запрещено использование в условиях постоянного давления выше атмосферного - например, в подводных аппаратах

Примеры использования

• Ввод силового кабеля в щит управления станком ЧПУ
• Подключение датчиков и энкодеров в промышленных контроллерах
• Фиксация кабелей в распределительных коробках на открытых площадках
• Монтаж в устройствах автоматизации пищевой промышленности - благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 4,5–8 мм. Кабели меньше 4,5 мм потребуют переходника или другого сальника.
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не деформировать уплотнение.
• Если кабель слишком жёсткий, слегка смажьте его поверхность мыльным раствором - это облегчит проход через уплотнитель.
• При использовании в сырых помещениях убедитесь, что отверстие в корпусе чистое и не имеет заусенцев - они могут повредить уплотнительное кольцо.
• Сальник EKF PROxima PLC-MG-12 можно заменить аналогом с такой же резьбой и диаметром, но не стоит менять тип уплотнения - это влияет на уровень защиты.
