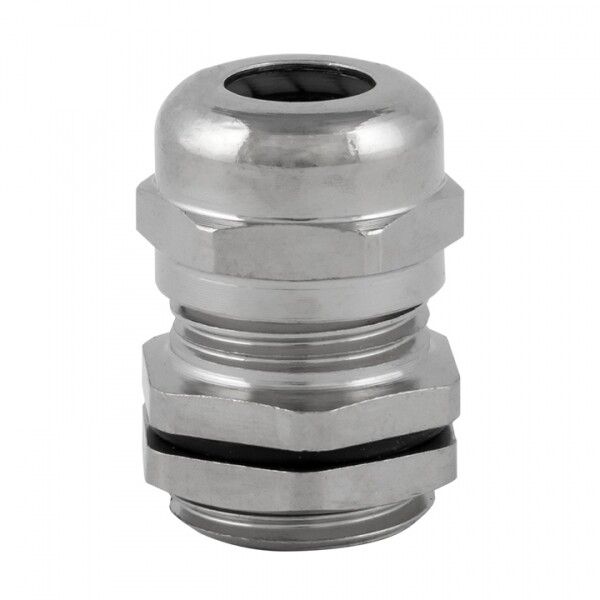

Сальник металлический MGM12 IP68 d проводника 3-7 мм. PROxima | plc-mgm-12 EKF

Сальник металлический MGM12 IP68 диаметр проводника 3-7 мм от EKF PROxima обеспечивает герметичный и механически прочный ввод кабеля в электрооборудование, сохраняя степень защиты IP68 даже при высоких нагрузках и экстремальных температурах.

Назначение и область применения

Сальник металлический MGM12 IP68 диаметр проводника 3-7 мм предназначен для герметизации кабельных вводов в шкафах, щитах и корпусах промышленного оборудования. Подходит для установки в устройствах, требующих повышенной защиты от пыли, воды, химических воздействий и механических повреждений. Часто применяется в системах автоматизации, на заводах, в энергетике, транспорте и других зонах с жёсткими условиями эксплуатации.

Технические характеристики

• Диаметр кабеля: 3–7 мм - подходит для одножильных и многожильных кабелей среднего сечения
• Размер резьбы: M12 - совместим с отверстиями стандарта М12
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии и механическому износу
• Тип уплотнения: уплотнительное кольцо + неопреновый элемент - надёжная герметизация без деформаций
• Длина резьбы: 6 мм - достаточна для плотного соединения с тонкостенными корпусами
• Размер шестигранника: 14 мм - удобен для затяжки стандартным ключом
• Температурный диапазон: –40…+100 C - работает в холодных и нагреваемых средах
• Ударопрочность: да - выдерживает вибрацию и внешние удары
• Исполнение: прямолинейное - монтаж без изгибов, оптимально для прямых вводов
• Без галогенов: да - безопасен при возгорании, соответствует требованиям экологической безопасности
• Взрывобезопасное исполнение: да - допущен к использованию во взрывоопасных зонах
• Стойкость к УФ-излучению: да - не теряет свойств на открытом воздухе
• Гарантийный срок: 84 месяца - один из самых длинных в классе

Совместимость и монтаж

Сальник металлический MGM12 IP68 диаметр проводника 3-7 мм монтируется в предварительно просверленные отверстия диаметром 12 мм. Для фиксации используется резьбовое соединение - достаточно обычного ключа на 14 мм. Наличие разгрузки натяжения позволяет компенсировать усилия на кабеле, снижая риск повреждения жил. Уплотнительная муфта из нейлона равномерно сжимает кабель, обеспечивая герметичность даже при изменении диаметра проводника в пределах 3–7 мм. Подходит для бронированных кабелей - защищает от перегиба и механического разрушения оболочки.

Безопасность и стандарты

Сальник EKF PROxima MGM12 соответствует требованиям IEC 60529 (IP68), EN 62444 и DIN 47400. Имеет сертификаты на взрывозащищённое исполнение, что позволяет использовать его в зонах категории Ex. Отсутствие галогенов делает изделие безопасным при пожаре - не выделяет токсичных паров. Никелированное покрытие препятствует образованию оксидов и увеличивает срок службы в агрессивных средах.

Преимущества

• Высокая герметичность IP68 - надёжнее, чем IP67, особенно при постоянном контакте с водой
• Универсальный диапазон кабелей 3–7 мм - заменяет несколько моделей
• Механическая прочность - выдерживает вибрации, удары и натяжение
• Долговечность - материал и покрытие обеспечивают работу до 7 лет без обслуживания
• Поддержка бронированных кабелей - исключает необходимость дополнительных переходников
• Экологическая безопасность - без галогенов, не опасен при горении

Ограничения применения

Не рекомендуется использовать с кабелями диаметром менее 3 мм - уплотнение будет недостаточно плотным, возможна потеря герметичности. Также не подходит для кабелей с жёсткой внешней оболочкой толще 7 мм - не позволит закрутить гайку полностью. Не предназначается для частого демонтажа - многократная сборка может повредить уплотнительное кольцо. Не следует применять в условиях постоянного давления выше 1 бар - хотя IP68 гарантирует погружение, не рассчитан на глубоководную эксплуатацию.

Примеры использования

• Ввод кабеля питания в промышленный ШАУ (шкаф автоматического управления)
• Кабельный ввод в панель управления насосной станцией
• Заглушка входа кабеля в корпус PLC-устройства на открытой площадке
• Присоединение сигнальных кабелей к взрывозащищённому датчику в нефтедобыче
• Монтаж в шкафах из нержавеющей стали - совместим с коррозионностойкими поверхностями

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 3–7 мм. Кабель меньше 3 мм потребует дополнительного заполнения (например, термоусадки).
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не повредить уплотнители.
• Для бронированных кабелей убедитесь, что броня не задевает внутреннюю поверхность сальника - она должна проходить свободно через уплотнительную муфту.
• При установке в окрашенные шкафы используйте плоскую прокладку между сальником и поверхностью - предотвращает царапины и потери краски.
• Сальник EKF PROxima MGM12 можно использовать в качестве замены старых моделей с аналогичной резьбой - совпадают размеры и принцип работы.
