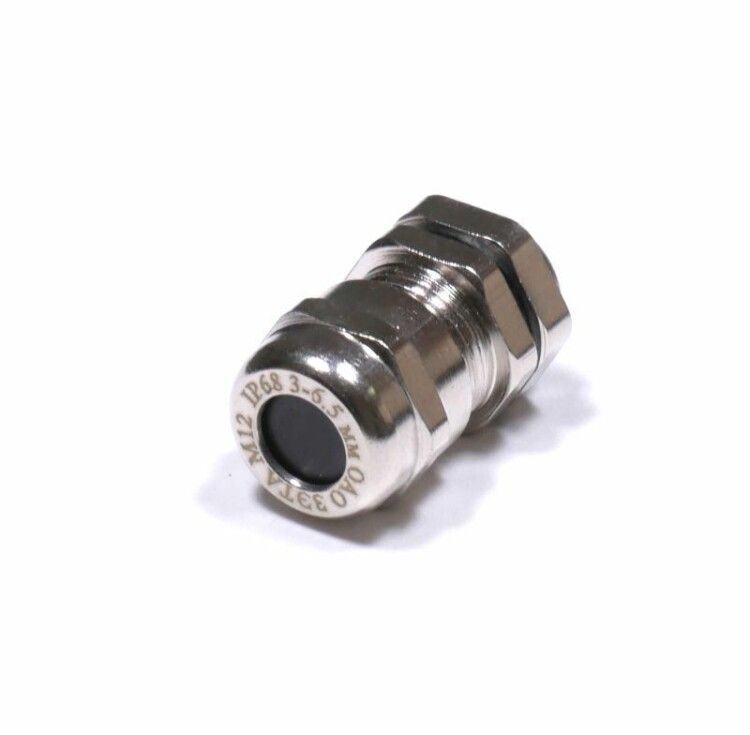

Кабельный ввод М 12 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 3-6,5мм) | zeta30110 ГОФРОМАТИК ЗЭТА

Кабельный ввод М12 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 3-6,5 мм) от ЗЭТА Новосибирск обеспечивает герметичный ввод небронированных кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щитах, станках и промышленной автоматизации.

Назначение и область применения

Кабельный ввод М12 латунный УТ1,5 используется для надёжного прохода кабелей через стенки электрощитов, распределительных устройств и корпусов оборудования. Применяется в условиях повышенной запылённости, влажности и наружной среды - например, на конвейерах, насосных станциях, системах управления производством и в оборудовании категории НКУ.

Технические характеристики

• Номинальный размер резьбы: M12 (12 мм)
• Диапазон диаметров кабеля: 3–6,5 мм - подходит для одножильных и многожильных небронированных кабелей
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Температурный диапазон: от –40 C до +100 C - работает в холодных и нагреваемых средах
• Длина резьбы: 7 мм - достаточна для плотного крепления в тонких панелях
• Размер шестигранника: 14 мм - удобен для затяжки гаечными ключами
• Тип уплотнения: эластичное кольцо из резины - обеспечивает герметичность вокруг кабеля
• Крепление: с контргайкой - позволяет фиксировать ввод с двух сторон, исключая люфт
• Цвет: серый - совместим с большинством промышленных корпусов
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим требованиям
• Поддерживает ввод плоского кабеля - благодаря гибкости уплотнительного кольца
• Ударопрочный - выдерживает вибрацию и случайные удары в процессе эксплуатации

Совместимость и монтаж

Кабельный ввод М12 латунный УТ1,5 монтируется в отверстие диаметром 12 мм. Для установки:

• Проденьте кабель через внутреннюю резиновую втулку и пластиковую зажимную втулку
• Соберите комплект: корпус → уплотнительное кольцо → кабель → зажимная втулка
• Вставьте сборку в отверстие корпуса
• Затяните основную гайку и контргайку - не перетягивайте, чтобы не деформировать уплотнение
• Проверьте герметичность: при правильном монтаже между кабелем и вводом не должно быть зазора

Посадочный диаметр отверстия должен точно соответствовать резьбе M12. Не используйте с бронированными кабелями - они могут повредить уплотнение.

Безопасность и стандарты

Кабельный ввод М12 латунный УТ1,5 соответствует требованиям к степени защиты IP66–IP68, что подтверждает его применение в опасных средах. Отсутствие галогенов в составе материалов снижает риск образования токсичных газов при высоких температурах. Соответствует нормам безопасности для промышленного электрооборудования.

Преимущества

• Никелированное покрытие латуни - долговечнее обычной латуни, не теряет внешний вид даже при постоянной влажности
• Высокая степень защиты IP68 - можно использовать в подземных каналах, на открытых площадках, в моющих цехах
• Герметизация с двумя элементами (резиновая втулка + уплотнительное кольцо) - минимизирует риск протечек
• Ударопрочность - сохраняет целостность при вибрации и частых перемещениях оборудования
• Поддержка плоского кабеля - расширяет возможности применения без замены ввода

Ограничения применения

• Не предназначена для бронированных кабелей - жёсткая оплетка может повредить уплотнительное кольцо
• Максимальный диаметр кабеля - 6,5 мм; более толстые кабели не будут герметично закреплены
• Не рекомендовано использование в средах с агрессивными химическими веществами - латунь уязвима к кислотам и щелочам
• При температурах выше +100 C возможна потеря эластичности уплотнения

Примеры использования

• Ввод кабелей питания и сигнала в промышленные контроллеры Siemens, Allen Bradley
• Подключение датчиков и актуаторов на конвейерных линиях пищевой промышленности
• Монтаж в распределительных щитах на объектах водоснабжения и водоочистки
• Интеграция в системы автоматизации на нефтегазовых объектах с высокой влажностью

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 3–6,5 мм. Если кабель слишком тонкий, используйте дополнительные уплотнители или выберите другой тип ввода
• При использовании нескольких кабелей в одном вводе суммарный диаметр не должен превышать 6,5 мм
• При необходимости замены уплотнения - доступен отдельно: резиновые втулки и кольца совместимы с другими изделиями серии УТ1,5
• Для быстрой проверки герметичности после монтажа - проведите тест давлением воздуха или водой под слабым напором
• Артикул zeta30110 - один из самых распространённых в линейке ЗЭТА Новосибирск; легко найти аналоги от ГОФРОМАТИК и ЗЭТАРУС при необходимости замены
