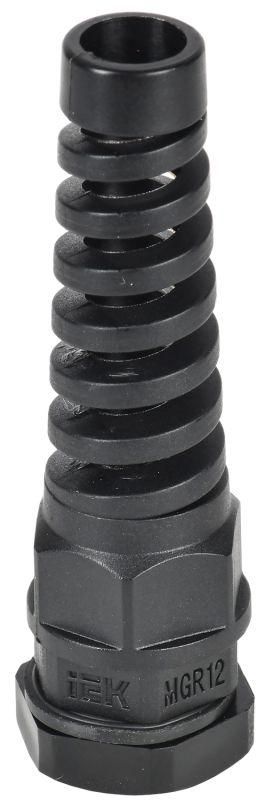

Сальник MGR 12 с гибким отводом d=3-6,5мм IP68 черный | YSA23-05-12-68-K02 IEK

Сальник MGR 12 с гибким отводом d=3–6,5 мм IP68 черный от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических нагрузок. Артикул ysa23-05-12-68-k02 подходит для установки в шкафы, распределительные устройства и другие корпуса, где требуется надежный кабельный ввод с возможностью компенсации изгиба.

Назначение и область применения

Сальник MGR 12 с гибким отводом используется там, где кабель проходит через стенку металлического или пластикового корпуса - например, в силовых щитах, автоматических станках, системах управления или наружном оборудовании. Он предотвращает попадание воды и пыли внутрь корпуса, одновременно фиксируя кабель и снижая риск его повреждения из-за постоянного движения или вибрации.

Технические характеристики

• Номинальный размер резьбы: G1/2 (12 мм)
• Диаметр кабеля: 3–6,5 мм - подходит для тонких силовых и сигнальных кабелей
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и исключает проникновение пыли
• Материал корпуса: полиамид PA - прочный, химически стойкий, не подвержен коррозии
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях
• Длина резьбы: 8 мм - достаточна для плотной затяжки в стандартную резьбу корпуса
• Размер ключа: 17 мм - совместим с обычными рожковыми и накидными ключами
• Тип уплотнения: эластичное кольцо - обеспечивает плотное прилегание к кабелю любого диаметра в заданном диапазоне
• Цвет: черный - маскирует загрязнения, не выгорает на солнце
• Исполнение: прямолинейное - кабель входит прямо, без угловых переходов
• Наличие контргайки: да - позволяет закрепить сальник с двух сторон, исключая самоотвинчивание
• Защита от перегиба: да - встроенная гибкая вставка снижает напряжение на жилах кабеля
• Покрытие поверхности: необработанное - матовая поверхность без лака или краски, сохраняет долговечность материала

Совместимость и монтаж

Сальник MGR 12 имеет внешнюю метрическую резьбу G1/2, что соответствует стандартным отверстиям в большинстве щитового оборудования. Для установки:

• Проденьте кабель через центральное отверстие сальника;
• Заведите изделие в подготовленное отверстие в корпусе;
• Закрутите сальник рукой, затем затяните ключом на 17 мм до упора;
• Подтяните контргайку с противоположной стороны - она фиксирует положение и предотвращает люфт.

Гибкий отвод позволяет кабелю менять направление без образования острых изгибов - это особенно важно при частых перемещениях или вибрациях. Убедитесь, что диаметр кабеля не выходит за пределы 3–6,5 мм - меньший диаметр требует дополнительной фиксации, больший - не будет герметично уплотнён.

Безопасность и стандарты

Сальник MGR 12 соответствует требованиям к степени защиты IP68, что подтверждает его способность работать во влажных, запылённых и даже подводных средах. Материал полиамид PA соответствует нормам UL94 V-2 по горючести. Применение в соответствии с ГОСТ Р 51317.4.4 и IEC 60529 допускает использование в промышленных и энергетических объектах.

Преимущества

• Высокая степень защиты IP68 - выше, чем у многих аналогов с IP67
• Гибкий отвод снижает риск обрыва жил кабеля при движении или тряске
• Контргайка обеспечивает надёжную фиксацию без дополнительных элементов
• Широкий температурный диапазон - годится для холодных регионов и нагреваемых зон
• Полиамид не ржавеет, не деформируется под нагрузкой и служит дольше, чем металл

Ограничения применения

• Не предназначена для кабелей диаметром менее 3 мм - возможен проскальзывание и потеря герметичности
• Не рекомендовано использовать с многожильными кабелями без термоусадочных трубок - они могут деформироваться внутри уплотнения
• Не подходит для высоких давлений свыше 1 бара - не является герметичным соединением под давлением жидкости
• Не следует применять в контакте с растворителями, маслами или агрессивными химикатами - материал PA может набухнуть

Примеры использования

• Ввод кабеля питания в автоматический шкаф управления насосом
• Фиксация сигнальных проводов в датчике уровня на улице
• Проход кабеля через стенку распределительного щита в пищевой промышленности
• Подключение кабеля к сервоприводу на конвейере с частыми включениями

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше выбрать сальник с минимальным запасом по максимальному значению (например, 6,5 мм вместо 7 мм)
• Если кабель слишком мягкий, используйте термоусадку на входе - это повысит жесткость и улучшит уплотнение
• При монтаже в вертикальных поверхностях всегда затягивайте контргайку - это предотвратит сползание под собственным весом
• Не перетягивайте резьбу - это может повредить уплотнительное кольцо и нарушить герметичность
• Сальник MGR 12 от IEK совместим с другими изделиями серии MGR - можно заменить без переделки отверстия
