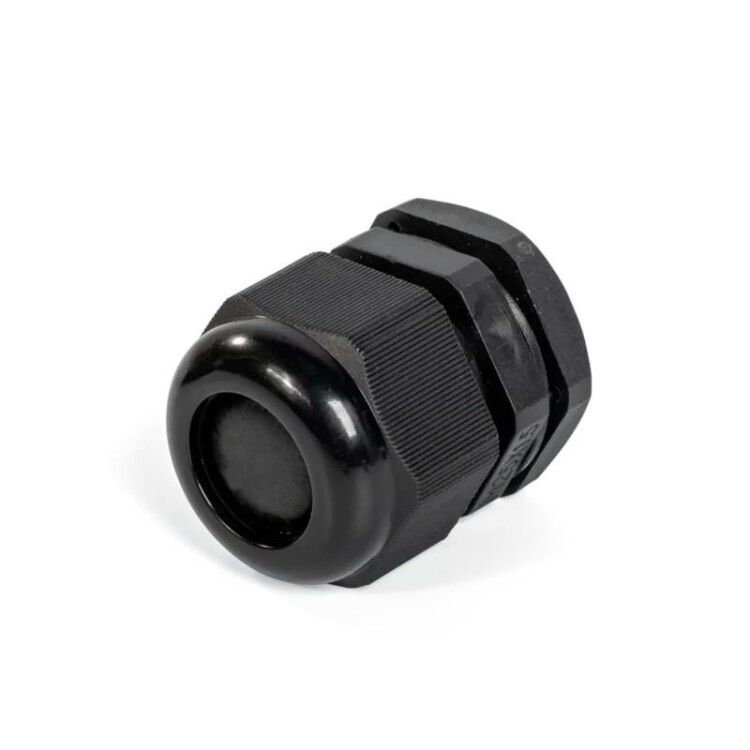

Нейлоновые герметичные кабельные вводы с метрической резьбой M-12 - 80043 КВТ

Ввод кабельный M12 (диаметр 3–6,5 мм) от Fortisflex и КВТ — надёжный элемент для герметичного прохода кабелей через стенки электрошкафов, машин и оборудования, работающих в сложных условиях. Артикул 80043 обеспечивает защиту IP68, совместим с кабелями круглого и плоского сечения, и рассчитан на экстремальные температуры.

Назначение и область применения

Ввод кабельный M12 (диаметр 3–6,5 мм) предназначен для герметичного вывода кабелей из внешней среды внутрь электрических шкафов, распределительных устройств, промышленного оборудования и автоматических систем. Подходит для установки в условиях повышенной запылённости, влаги, перепадов температур и воздействия химикатов. Часто используется в пищевой, фармацевтической, автомобильной и энергетической промышленности, а также на открытых площадках — благодаря высокой степени защиты и устойчивости к УФ-излучению.

Технические характеристики

• Резьба: M12 по стандарту EN 60423, длина резьбы — 8,5 мм
• Диаметр кабеля: 3–6,5 мм (для круглых и плоских кабелей)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, безгалогенный, устойчив к УФ
• Уплотнение: неопреновое кольцо, многослойная зона уплотнения для плотного прилегания
• Температура эксплуатации: –40…+100 °C (кратковременно до +120 °C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Размер ключа: 17,5 мм (маркировка нанесена на гайку)
• Контргайка: есть, со стопорными засечками против саморазвинчивания
• Исполнение: прямолинейное
• Закрепление: разъёмный сальник — позволяет менять кабели без демонтажа устройства

Совместимость и монтаж

Ввод кабельный M12 (диаметр 3–6,5 мм) устанавливается в подготовленное отверстие диаметром 12 мм. Для точного сверления рекомендуется использовать гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После установки затяните гайку ключом на 17,5 мм — стопорные засечки предотвратят её ослабление при вибрации. Разъёмная конструкция позволяет заменить кабель без снятия всего ввода. Убедитесь, что наружный диаметр кабеля не выходит за пределы 3–6,5 мм — иначе герметичность будет нарушена.

Безопасность и стандарты

Ввод соответствует требованиям EN 60423 для метрической резьбы и обеспечивает класс защиты IP68. Материал корпуса — самозатухающий полиамид, не содержащий галогенов, что снижает риск образования токсичных газов при возгорании. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (10¹² Ом·см) обеспечивают безопасную работу в цепях высокого напряжения. Продукт сертифицирован для работы в промышленных условиях согласно международным нормам безопасности.

Преимущества

• Поддерживает герметичность даже при постоянном контакте с водой — идеально для улицы и мойки оборудования
• Многослойное уплотнение адаптируется под кабели разного диаметра и формы, включая плоский
• Контргайка с засечками исключает случайное ослабление при вибрации
• Устойчив к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Не теряет эластичность при минусовых температурах — работает в холодильниках и на морозе
• УФ-стабилизированный материал не трескается и не выцветает на солнце

Ограничения применения

Ввод кабельный M12 (диаметр 3–6,5 мм) не предназначен для кабелей с наружным диаметром менее 3 мм или более 6,5 мм — это нарушит герметичность. Не используйте для кабелей с жёсткими металлическими оплетками или бронёй — они повредят уплотнение. Также не применяйте в средах с постоянным давлением выше атмосферного — продукт не рассчитан на гидро- или пневматические системы под давлением. Хотя материал не содержит галогенов, он всё же содержит органические соединения — не подходит для вакуумных систем с требованием ultra-low outgassing.

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах на конвейерах
• Герметизация кабелей датчиков в моющих установках пищевых производств
• Подключение кабелей к наружным светильникам и камере видеонаблюдения
• Проход кабелей в шкафах частотных преобразователей, установленных на улице
• Соединение кабелей с плоским сечением (например, печатных плат или многожильных шлейфов) в автоматизированных станках

Практические советы

• Перед установкой проверьте диаметр кабеля — лучше выбрать ввод с запасом по максимальному значению (6,5 мм), чтобы избежать перегрузки уплотнения
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода — это повысит герметичность
• Не затягивайте гайку слишком сильно — достаточно усилия, чтобы уплотнение равномерно деформировалось
• Для долговечности в агрессивных средах периодически проверяйте состояние уплотнительного кольца — при потере эластичности замените его
• Используйте только рекомендованные прессы и матрицы — некорректное отверстие приведёт к протечкам и повреждению резьбы
• Артикул 80043 совместим с другими изделиями серии MG — можно комбинировать с аналогичными вводами для унификации монтажа
