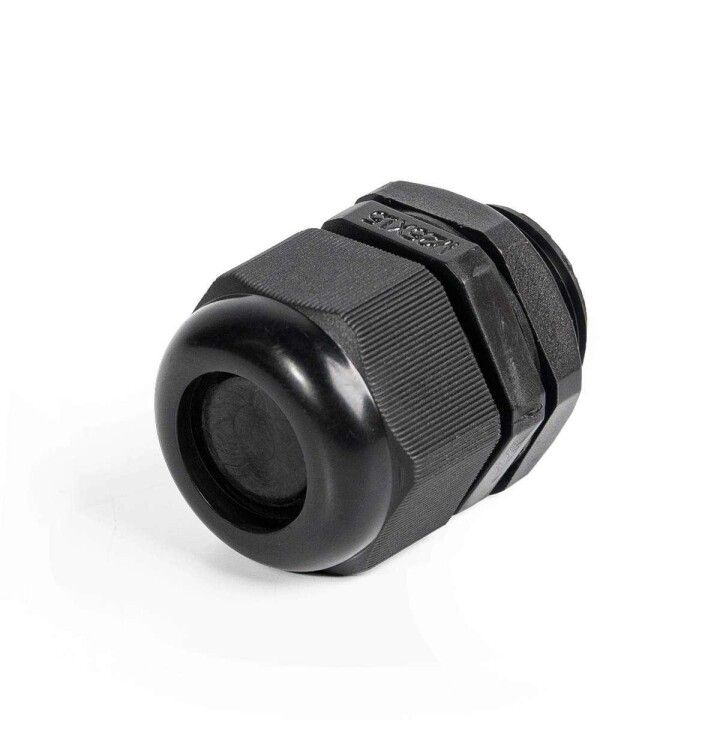

Кабельный ввод с удлиненной резьбой M-L-12 - 85475 КВТ

Ввод кабельный пластиковый M-L 12 (3-6.5 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 3–6,5 мм в электрошкафах и корпусах оборудования. Артикул 85475 сочетает высокую степень защиты IP68, прочный корпус из полиамида и удобный монтаж с контргайкой и резьбой M12.

Назначение и область применения

Ввод кабельный пластиковый M-L 12 (3-6.5 мм) предназначен для герметичного прохода кабелей через стенки электрических шкафов, распределительных щитов, корпусов автоматики и промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, воздействия моющих средств, масел и температурных колебаний. Часто используется в пищевой, химической, фармацевтической промышленности, на транспорте, в системах автоматизации и на открытых площадках.

Технические характеристики

• Диапазон диаметров кабеля: 3–6,5 мм - подходит для одножильных и многожильных кабелей среднего сечения
• Резьба: M12 мм - стандартизированная метрическая резьба для совместимости с большинством корпусов
• Длина резьбы: 15 мм - позволяет использовать в щитах со стенками до 12 мм толщиной
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 - самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу и агрессивным средам
• Электрическая прочность: 60 кВ/мм - безопасна при высоких напряжениях
• Удельное сопротивление: 1×10¹² Ом·см - отличная диэлектрическая изоляция
• Температура эксплуатации: –40…+100 C - работает в экстремальных климатических условиях
• Цвет: чёрный - устойчив к выгоранию, не требует окраски
• Размер ключа: 18 мм - стандартный размер для гаечного ключа
• Конструкция: прямолинейный, разъемный сальник с контргайкой - легко монтировать и демонтировать
• Наличие стопорных засечек на гайке - исключает самоотвинчивание при вибрации
• Защитная мембрана - предотвращает проникновение пыли даже при отсутствии кабеля

Совместимость и монтаж

Ввод кабельный пластиковый M-L 12 (3-6.5 мм) устанавливается в подготовленное отверстие диаметром 12 мм. Для сверления рекомендуются пресс-гидравлические устройства ПГПО-60, ПГРО-60А или набор перфорационных форм НМПО-MG. После вставки сальника в отверстие затягивается контргайка ключом на 18 мм. Разъемная конструкция позволяет менять кабели без замены всего ввода. Уплотнительное кольцо плотно обжимает кабель, сохраняя герметичность даже при частых изменениях нагрузки.

Безопасность и стандарты

Ввод кабельный соответствует требованиям к защите от пыли и воды по классу IP68. Материал корпуса - самозатухающий полиамид PA6.6, что снижает риск распространения пламени. Отсутствие галогенов делает изделие безопасным при горении - не выделяет токсичных паров. Высокая электрическая прочность (60 кВ/мм) гарантирует безопасную работу в цепях с импульсными и постоянными напряжениями.

Преимущества

• Высокая механическая прочность корпуса - выдерживает давление и удары
• Устойчивость к химическим веществам - не разрушается при контакте с маслами, топливом, растворителями
• Долговечность в широком температурном диапазоне - надёжно работает зимой и в жарких помещениях
• Закрывающая мембрана - не требует дополнительных заглушек при отсутствии кабеля
• Контргайка с засечками - исключает случайное ослабление при вибрации
• Разъёмная конструкция - можно менять кабель без демонтажа всей системы

Ограничения применения

Не предназначена для использования в условиях постоянного механического растяжения или изгиба кабеля - требуется дополнительная фиксация кабеля вне ввода. Не следует применять с кабелями диаметром менее 3 мм или более 6,5 мм - возможна потеря герметичности. Не рекомендуется для установки в местах с постоянным воздействием открытого пламени или сверхвысоких температур выше 100 C. Применение с кабелями, имеющими жесткую оболочку (например, металлическая броня), требует проверки совместимости с уплотнителем.

Примеры использования

• Щиты управления насосами на водоканалах
• Корпуса PLC и датчиков на конвейерах в пищевых цехах
• Оборудование для мойки и дезинфекции (CIP/SIP)
• Автомобильные и железнодорожные системы контроля
• Наружные распределительные пункты в холодных регионах
• Промышленные осушители и компрессоры с масляной системой

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в диапазоне 3–6,5 мм. Лучший результат достигается при диаметре кабеля около 5 мм.
• При использовании в щитах с толстыми стенками (>10 мм) убедитесь, что длина резьбы 15 мм достаточна для надёжного крепления с контргайкой.
• Для быстрого монтажа используйте ключ на 18 мм - на гайке есть маркировка размера, чтобы избежать ошибок.
• Если кабель будет часто перемещаться, закрепите его дополнительно хомутиком на 50–100 мм от ввода - так продлевается срок службы уплотнителя.
• При необходимости замены кабеля - просто открутите контргайку, вытащите старый кабель, введите новый и снова затяните.
• Не применяйте силовые инструменты при затяжке - достаточно усилия рук. Перетяжка повреждает уплотнитель.
