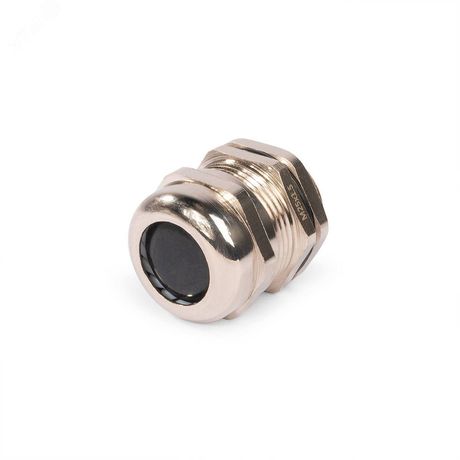

Ввод кабельный латунный MGM-EMC 12 (3-6.5 мм) | 89320 Fortisflex КВТ

Ввод кабельный латунный MGM-EMC 12 (3-6.5 мм) от Fortisflex и КВТ предназначен для герметичного прохода экранированных кабелей через стенки электрощитов и другого оборудования, обеспечивая надёжную защиту от пыли, воды и электромагнитных помех.

Назначение и область применения

Ввод кабельный латунный MGM-EMC 12 (3-6.5 мм) используется для вывода кабелей из корпусов электрощитов, распределительных устройств, промышленного оборудования и систем автоматизации. Подходит для установки там, где требуется высокая степень герметичности и электромагнитная экранирование - например, на станках, конвейерах, в агрессивной среде или на открытых площадках.

Технические характеристики

• Диапазон диаметров кабелей: 3–6,5 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (соответствие UL94 V2)
• Уплотнители: неопрен - устойчив к температурным колебаниям и химикатам
• Рабочая температура: от –40 C до +100 C; кратковременно допускается +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423
• Электрический контакт: за счёт острых выступов на внутренней поверхности гайки - обеспечивается надёжное заземление через корпус
• Устойчивость к маслам, топливу и агрессивным жидкостям

Совместимость и монтаж

Ввод кабельный латунный MGM-EMC 12 (3-6.5 мм) устанавливается в предварительно просверленное отверстие диаметром 12 мм. Для точного формирования отверстия рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Перед установкой проверьте соответствие наружного диаметра кабеля указанному диапазону (3–6,5 мм). Убедитесь, что кабель экранированный - иначе не будет достигнута функция ЭМИ-защиты.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы прижимной вставки сертифицированы по UL94 V2 - самозатухающий нейлон
• IP68 подтверждает безопасность работы во влажных, запылённых и подводных условиях

Преимущества

• Никелированная латунь обеспечивает коррозионную стойкость и долгий срок службы даже в агрессивной среде
• Неопреновые уплотнения сохраняют эластичность при экстремальных температурах
• Интегрированная система заземления через острые выступы исключает необходимость в дополнительных перемычках
• Высокая механическая прочность позволяет использовать в вибрационных и ударных нагрузках
• Поддерживает стабильный контакт с экраном кабеля - снижает уровень радиопомех

Ограничения применения

• Не предназначена для неметаллических корпусов - требует металлическую поверхность для заземления
• Не подходит для кабелей с наружным диаметром менее 3 мм или более 6,5 мм - возможна потеря герметичности
• Не рекомендуется для постоянного контакта с растворителями на основе ацетона или бензола - может повредить неопрен
• Требует специализированного инструмента для сверления отверстия - обычные свёрла не подходят

Примеры использования

• Ввод экранированного силового кабеля в щит управления станком ЧПУ
• Проход кабеля связи в распределительном шкафу на промышленной линии
• Заводка сигнальных кабелей в корпуса частотных преобразователей
• Установка в наружных электрошкафах на объектах с повышенной влажностью (например, водоочистные сооружения)

Практические советы

• Перед монтажом протяните кабель через ввод - не затягивайте гайку на уже установленном кабеле, чтобы не повредить жилы
• Проверяйте плотность прилегания уплотнителей после сборки - легкое движение кабеля указывает на плохую фиксацию
• Используйте только инструменты, указанные в документации - некорректное отверстие приведёт к деформации резьбы
• При замене старого ввода - осмотрите состояние корпуса на предмет трещин или окисления латуни
• Для многожильных экранированных кабелей - убедитесь, что экран правильно подсоединен к корпусу устройства перед установкой ввода
