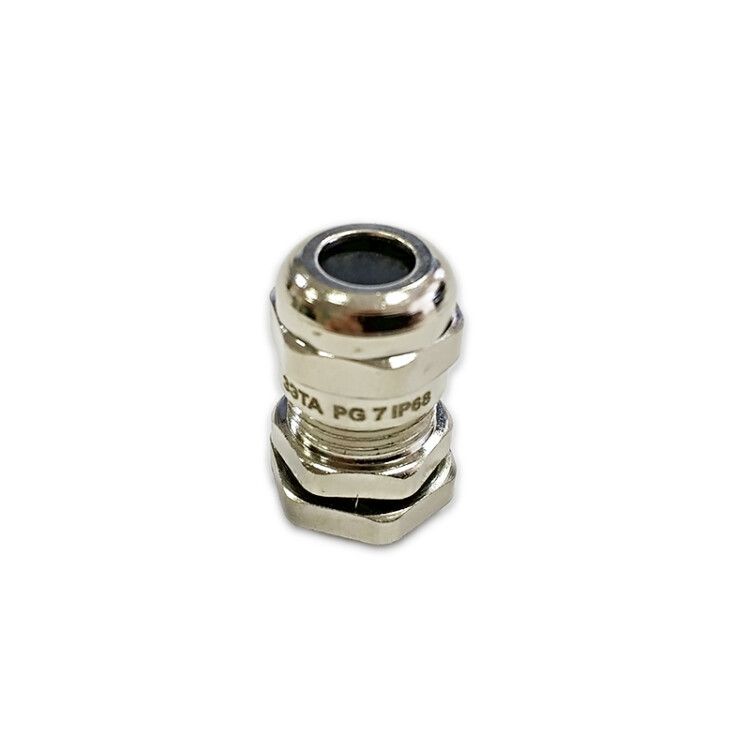

Кабельный ввод PG 7 латунный УТ1,5 IP68 (d кабеля 3-6,5 мм) | zeta30140 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG 7 латунный УТ1,5 IP66/67/68 (диаметр кабеля 3-6,5 мм) от ЗЭТА Новосибирск — надёжный элемент для герметичного ввода кабелей в щиты и оборудование, обеспечивающий защиту от пыли, влаги и механических воздействий. Подходит для промышленных систем, где важна долговечность и соответствие жёстким требованиям безопасности.

Назначение и область применения

Кабельный ввод PG 7 латунный УТ1,5 IP66/67/68 (диаметр кабеля 3-6,5 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств, станков и другого оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с частой мойкой, а также в системах автоматизации и энергообеспечения.

Технические характеристики

• Номинальный размер резьбы: PG 7 — соответствует стандарту DIN 40430
• Диапазон диаметров кабеля: 3–6,5 мм — подходит для тонких и средних кабелей круглого сечения
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: латунь никелированная — высокая коррозионная стойкость, прочность, антикоррозийное покрытие
• Температурный режим: от –40 °C до +100 °C — работает в экстремальных климатических условиях
• Длина резьбы: 7 мм — обеспечивает плотное соединение с тонкими стенками корпусов
• Размер шестигранника: 15 мм — удобно затягивать ключом
• Тип уплотнения: резиновая втулка + уплотнительное кольцо — двойная герметизация
• Крепление: с контргайкой — фиксация без люфта, исключает самооткручивание
• Исполнение: прямолинейное — установка без изгибов, оптимально для прямого ввода
• Цвет: серый — визуально отличается от обычных пластиковых аналогов
• Галогены: отсутствуют — безопасен для окружающей среды и персонала
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод PG 7 латунный УТ1,5 IP66/67/68 (диаметр кабеля 3-6,5 мм) совместим с любыми корпусами, имеющими резьбу PG 7. Для монтажа просверливается отверстие диаметром 9,5 мм (стандарт для PG 7). После вставки кабеля в уплотнительную втулку, изделие вворачивается в корпус до упора, затем затягивается контргайка. Убедитесь, что диаметр кабеля находится в допустимом диапазоне 3–6,5 мм — меньший диаметр снижает герметичность, больший — рискует повредить уплотнение. Не используйте с бронированными или сильно жёсткими кабелями — они требуют специализированных вводов.

Безопасность и стандарты

Кабельный ввод PG 7 латунный УТ1,5 IP66/67/68 (диаметр кабеля 3-6,5 мм) соответствует международному стандарту DIN 40430 для резьб PG. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой. Материал не содержит галогенов — при возгорании не выделяет токсичных паров, что важно для закрытых помещений и объектов с высокими требованиями к пожаробезопасности.

Преимущества

• Высокая механическая прочность благодаря латуни — выдерживает вибрацию и удары
• Никелированное покрытие защищает от окисления даже в агрессивных средах
• Двойная система уплотнения гарантирует надёжность при колебаниях температуры и давления
• Контргайка исключает случайное ослабление крепления
• Подходит для плоских кабелей — уплотнительная втулка адаптируется к форме
• Долгий срок службы — материал не хрупок, не стареет под UV-излучением

Ограничения применения

• Не предназначено для кабелей с металлической броней — требуется другой тип ввода
• Не рекомендовано применение с кабелями диаметром менее 3 мм — риск потери герметичности
• Не следует использовать в местах с постоянным давлением выше атмосферного — не является напорным фитингом
• Пластиковые зажимные втулки внутри не подходят для кабелей с очень жёсткой оболочкой — возможен излом

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Герметизация входов в электрооборудование на пищевых производствах (частые мойки)
• Монтаж в наружных распределительных пунктах (НКУ) с высокой влажностью
• Оборудование для автоклавов, сушилок, тепловых камер

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — точность ±0,2 мм критична для герметичности
• Не перетягивайте контргайку — это деформирует уплотнительную втулку и снижает класс защиты
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между отверстиями — чтобы не ослабить стенку
• При необходимости замены уплотнения — используйте оригинальные запчасти от ЗЭТА Новосибирск; другие кольца могут не обеспечить IP68
• Артикул zeta30140 — сохраните его при заказе запасных частей, так как он уникален для этой модели
• Для кабелей с большим числом жил — выбирайте вводы с более широким диапазоном, чем 3–6,5 мм, чтобы избежать перегрузки уплотнения
