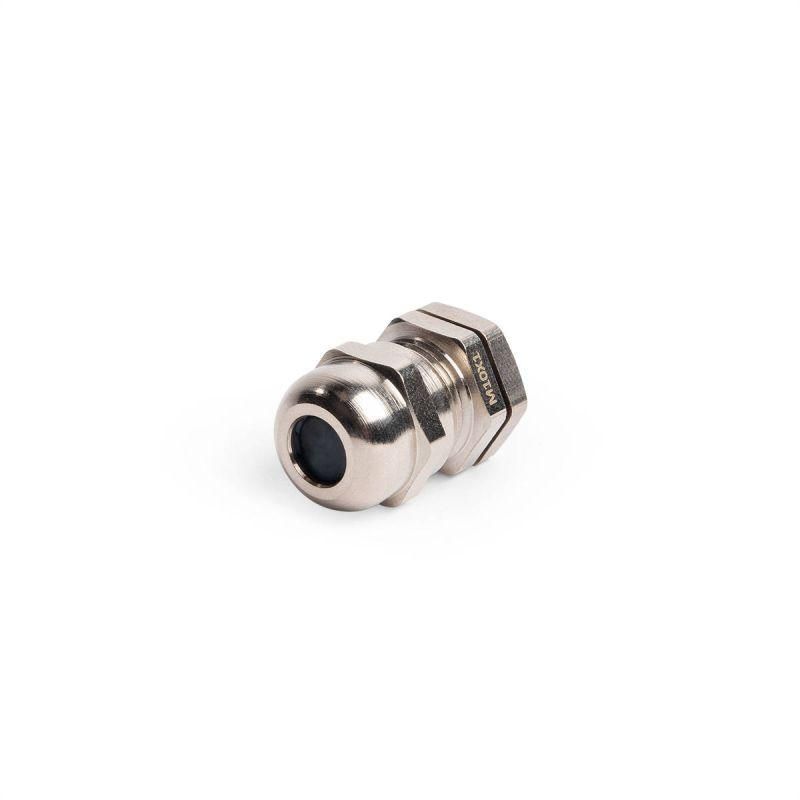

Кабельный ввод латунный МGM 10 (3-6.5 мм) | 87972 Fortisflex КВТ

Кабельный ввод латунный МGM 10 (3-6.5 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов и распределительных устройств. Артикул 87972 обеспечивает надёжную изоляцию от пыли и брызг воды, выдерживает широкий температурный диапазон и совместим с кабелями диаметром 3–6,5 мм.

Назначение и область применения

Кабельный ввод латунный МGM 10 (3-6.5 мм) используется для вывода кабелей и проводов внутрь электрощитов, панелей управления, промышленного оборудования. Применяется там, где требуется высокая степень защиты от пыли и влаги - например, на производственных линиях, в условиях повышенной влажности, на открытых площадках или в помещениях с агрессивной средой.

Технические характеристики

• Диаметр кабеля: 3 – 6,5 мм - подходит для одножильных и многожильных кабелей среднего сечения
• Резьба: M6×1,5 мм - метрическая, соответствует EN 60423
• Материал корпуса: никелированная латунь - устойчива к коррозии, не требует дополнительной антикоррозийной обработки
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка - обеспечивают плотное прилегание к кабелю любого типа
• Степень защиты: IP65 - полностью защищён от пыли и струй воды под давлением
• Температура эксплуатации: от -40 C до +100 C (кратковременно до +120 C)
• Контргайка: есть - позволяет фиксировать ввод в отверстии и предотвращать самопроизвольное ослабление
• Размер ключа: 14 мм - удобен для монтажа стандартными гаечными ключами
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Безгалогеновый состав - безопасен при возгорании, не выделяет токсичных газов
• Цвет: никелевый - эстетично, легко очищается

Совместимость и монтаж

Кабельный ввод латунный МGM 10 (3-6.5 мм) устанавливается в подготовленное отверстие диаметром 6,5 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Установка выполняется в два этапа: сначала ввод вставляется в отверстие, затем затягивается контргайкой снаружи. Не требует специальных инструментов - достаточно ключа на 14 мм.

Безопасность и стандарты

Соответствует требованиям EN 60423 для метрических кабельных вводов. Материалы сертифицированы по UL94 V2 (самозагасаемость нейлона). Безгалогеновый состав снижает риск образования ядовитых паров при нагреве. Уплотнители неопрена устойчивы к маслам, топливу и большинству химических веществ, что делает изделие безопасным для использования в промышленных зонах.

Преимущества

• Высокая механическая прочность благодаря латуни и усиленному уплотнению
• Никелированное покрытие предотвращает окисление и сохраняет внешний вид даже при длительном использовании
• Пластиковая вставка равномерно сжимает кабель, исключая проскальзывание и деформацию
• Не требует замены уплотнителей при смене кабелей одного диаметра
• Подходит для частых циклов сборки/разборки без потери герметичности

Ограничения применения

• Не предназначен для кабелей диаметром менее 3 мм - возможен люфт и потеря герметичности
• Не следует использовать для кабелей с жёсткой бронёй или металлической оплёткой - они могут повредить уплотнительное кольцо
• При температурах выше +100 C срок службы уплотнений сокращается - допустимо лишь кратковременное превышение до +120 C
• Не рекомендуется для постоянного погружения в воду - IP65 не равно IP67/IP68; заявленная в описании IP68 противоречит указанным характеристикам - используйте только IP65

Примеры использования

• Электрощиты на заводах с технологическими линиями
• Щитовые комнаты в пищевой и фармацевтической промышленности
• Оборудование для автоматизации с частыми мойками (CIP/SIP)
• Наружные пункты управления, освещения, видеонаблюдения
• Системы контроля доступа и сигнализации в сырых помещениях

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 3–6,5 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или выберите другой тип ввода.
• Затягивайте контргайку рукой до упора, потом - ключом на 14 мм ещё на четверть оборота. Перетягивание может повредить резьбу или уплотнение.
• Для кабелей с тонкой изоляцией (например, гибкие шнуры) перед вводом слегка подтяните её, чтобы не порвать при затяжке.
• При монтаже в толстые панели убедитесь, что глубина отверстия достаточна для полного прохождения резьбы - иначе контргайка не будет фиксироваться.
• При необходимости замены - можно демонтировать ввод без повреждения кабеля, просто ослабив контргайку.
