Кабельный ввод М 10 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 3-6,5 мм) | zeta30107 ГОФРОМАТИК ЗЭТА

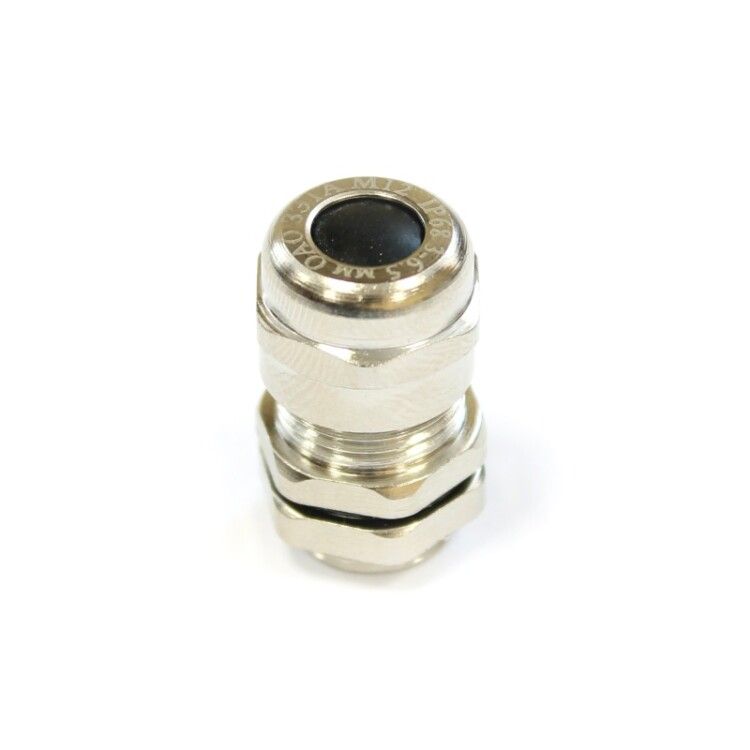

Кабельный ввод М10 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 3-6,5 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щитах, станках и промышленных системах с высокими требованиями к надежности.

Назначение и область применения

Кабельный ввод М10 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других загрязнений внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в производственных цехах, на транспорте и в автоматизированных системах.

Технические характеристики

• Номинальная резьба: M10 (наружный диаметр 10 мм)
• Диапазон диаметров кабеля: 3–6,5 мм - подходит для одножильных и многожильных кабелей круглого сечения
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение под давлением)
• Материал: латунь с никелированным покрытием - коррозионностойкая, долговечная основа
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях
• Длина резьбы: 6 мм - достаточна для плотного закручивания в стандартную резьбовую пробку
• Размер шестигранника: 14 мм - удобно затягивать обычными ключами
• Тип уплотнения: эластичное кольцо из резины - обеспечивает плотное прилегание к кабелю
• Крепление: с контргайкой - фиксирует положение в корпусе и предотвращает самоотвинчивание
• Исполнение: прямолинейное - кабель входит без изгиба
• Поддерживает плоский кабель - благодаря гибкости уплотнителя допускает ввод немного сплющенного провода
• Не содержит галогенов - соответствует требованиям безопасности при горении
• Цвет: серый - визуально отличается от белых аналогов, легко определяется при обслуживании

Совместимость и монтаж

Кабельный ввод М10 латунный УТ1,5 совместим с любыми металлическими или пластиковыми корпусами, имеющими резьбу M10. Для установки:

1. Проделайте отверстие диаметром 10 мм в стенке корпуса.
2. Вставьте ввод в отверстие до упора.
3. Закрутите контргайку снаружи до плотного прижатия к поверхности.
4. Протяните кабель через внутреннюю втулку - она самостоятельно адаптируется под диаметр провода от 3 до 6,5 мм.
5. Затяните уплотнительное кольцо - не перетягивайте, чтобы не деформировать резину.

При использовании с плоским кабелем рекомендуется слегка округлить его край перед введением - так уплотнитель лучше сядет.

Безопасность и стандарты

Кабельный ввод М10 латунный УТ1,5 соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании. Латунь с никелированием исключает образование оксидов и продлевает срок службы даже в агрессивных средах. Сертифицирован для применения в промышленном оборудовании согласно ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая герметичность - три уровня защиты IP66/67/68 позволяют использовать в самых суровых условиях
• Прочность материала - латунь с никелем устойчива к коррозии, ударным нагрузкам и химическим воздействиям
• Гибкость уплотнителя - один ввод подходит сразу для нескольких диаметров кабелей (3–6,5 мм)
• Удобство монтажа - контргайка и шестигранник 14 мм обеспечивают быстрое и надежное крепление
• Поддержка плоского кабеля - расширяет возможности применения без необходимости замены ввода
• Долговечность - температурный диапазон –40…+100 C позволяет применять в холодных регионах и рядом с нагреваемыми элементами

Ограничения применения

• Не предназначена для бронированных кабелей - слишком жесткая оболочка может повредить уплотнитель
• Не подходит для кабелей с диаметром менее 3 мм - возможен проскальзывание и потеря герметичности
• Не рекомендуется для частого демонтажа - многократные операции затяжки могут износить резьбу
• Не следует использовать в местах постоянного контакта с открытым огнем или сваркой - риск повреждения резины
• При установке в тонкие пластики (менее 3 мм) требуется усиление вокруг отверстия - иначе есть риск растрескивания

Примеры использования

• Ввод кабелей питания в промышленные контроллеры и панели управления
• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж в силовые щиты на объектах водоснабжения и канализации
• Интеграция в системы автоматизации на пищевых производствах - требуются чистые и моющиеся материалы
• Установка в наружные осветительные устройства и камеры видеонаблюдения

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в пределе 3–6,5 мм; если близко к границе - выбирайте ввод с запасом
• При работе с несколькими кабелями одного диаметра используйте один тип ввода - это упрощает сервис и замену
• Не применяйте смазку на резьбе - она может нарушить герметичность уплотнителя
• При длительной эксплуатации в условиях вибраций периодически проверяйте затяжку контргайки
• Артикул zeta30107 - это точный номер для заказа запасных частей; сохраняйте его при ремонте
• Кабельный ввод М10 латунный УТ1,5 от ЗЭТА Новосибирск совместим с продуктами ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщика без изменения схемы
