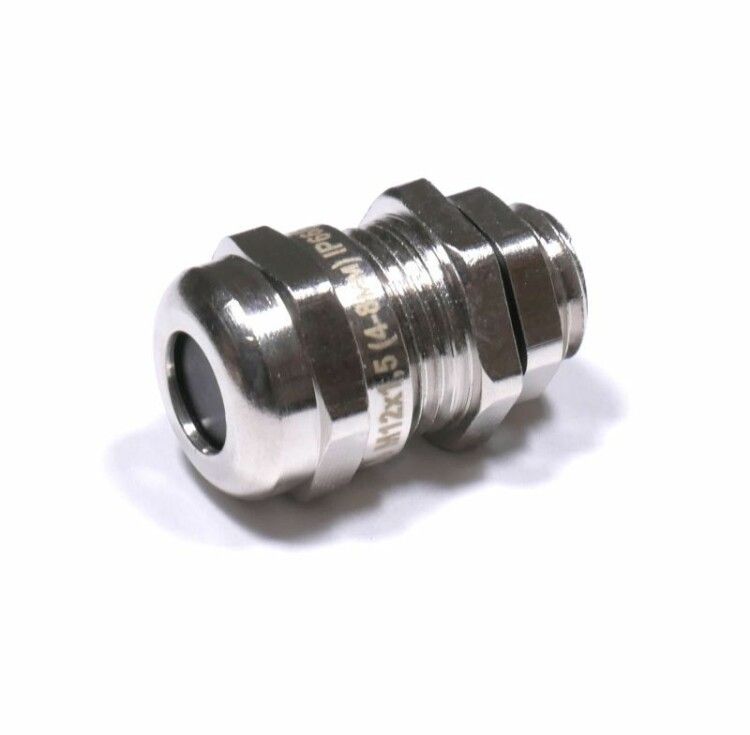

Кабельный ввод М 12 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 4-8мм) | zeta30098 ГОФРОМАТИК ЗЭТА

Кабельный ввод М12 латунный УТ1.5 IP66/IP67/IP68 (диаметр кабеля 4-8мм) от ЗЭТА Новосибирск обеспечивает герметичный ввод небронированных кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щитах, станках и промышленной автоматизации.

Назначение и область применения

Кабельный ввод М12 латунный УТ1.5 IP66/IP67/IP68 (диаметр кабеля 4-8мм) используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств и корпусов оборудования. Применяется в условиях повышенной запылённости, влажности и на открытых площадках. Подходит для промышленных систем управления, насосных станций, конвейеров, автоматизированных линий и других объектов НКУ.

Технические характеристики

• Номинальный размер резьбы: M12 (12 мм)
• Диапазон диаметров кабеля: 4–8 мм (подходит для круглых и плоских кабелей)
• Материал корпуса: латунь с никелированным покрытием
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Температурный диапазон: от –40 C до +100 C
• Длина резьбы: 8 мм
• Размер шестигранника: 14 мм (для ключа)
• Тип уплотнения: резиновое кольцо + зажимная втулка
• Крепление: с контргайкой для фиксации в отверстии
• Исполнение: прямолинейное
• Цвет: серый
• Состав: не содержит галогенов
• Ударопрочность: да

Совместимость и монтаж

Кабельный ввод М12 латунный УТ1.5 IP66/IP67/IP68 (диаметр кабеля 4-8мм) устанавливается в предварительно просверленное отверстие диаметром 12 мм. Для надёжной фиксации используйте контргайку - она предотвращает самоотвинчивание при вибрациях. Перед монтажом проверьте соответствие внешнего диаметра кабеля интервалу 4–8 мм. Для плоских кабелей допускается использование при условии, что максимальный периметр соответствует эквивалентному круглому кабелю 8 мм. После установки закрутите контргайку до плотного прилегания, не переусердствуя - избыточный момент может деформировать уплотнение.

Безопасность и стандарты

Кабельный ввод М12 латунный УТ1.5 IP66/IP67/IP68 (диаметр кабеля 4-8мм) соответствует требованиям к степени защиты IP66–IP68 по ГОСТ 14254. Материалы не содержат галогенов, что снижает выделение токсичных веществ при нагреве или возгорании. Латунь с никелированием устойчива к коррозии, включая агрессивную среду. Ударопрочная конструкция обеспечивает сохранение целостности при случайных механических нагрузках.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: резиновая втулка + зажимная втулка
• Никелированное покрытие защищает от окисления и облегчает очистку
• Широкий температурный диапазон позволяет использовать в холодильных камерах и на жарких участках производства
• Поддержка плоских кабелей - универсальность для современных решений
• Контргайка исключает риск ослабления крепления при вибрациях
• Отсутствие галогенов делает изделие безопасным для помещений с людьми и чувствительным оборудованием

Ограничения применения

• Не предназначена для бронированных кабелей - высокая жёсткость может повредить уплотнение
• Не рекомендуется для кабелей с диаметром менее 4 мм - возможна потеря герметичности
• При использовании в постоянном погружении (IP68) требуется согласовать условия с производителем - давление и длительность должны быть указаны в спецификации
• Не следует применять в средах с агрессивными химическими реагентами - латунь может подвергаться эрозии при контакте с кислотами и щелочами

Примеры использования

• Ввод кабелей питания и сигнала в промышленные контроллеры Siemens или Allen Bradley
• Герметизация входов в частотные преобразователи на конвейерных линиях
• Подключение датчиков уровня и давления в пищевой промышленности
• Монтаж в наружных распределительных щитах на объектах ЖКХ и энергетики
• Интеграция в системы автоматического полива - устойчивость к влаге и перепадам температур

Практические советы

• Перед установкой проверьте внутренний диаметр кабеля - он должен свободно проходить через уплотнительную втулку, но не болтаться
• Для кабелей с жилами большего диаметра (близко к 8 мм) слегка смажьте уплотнение силиконовой смазкой - это облегчит затяжку и продлит срок службы
• При монтаже в металлический щит используйте шайбу между корпусом и поверхностью - это равномерно распределит нагрузку
• Не заменяйте оригинальную зажимную втулку на стороннюю - это нарушит класс защиты IP
• Артикул zeta30098 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемую деталь
