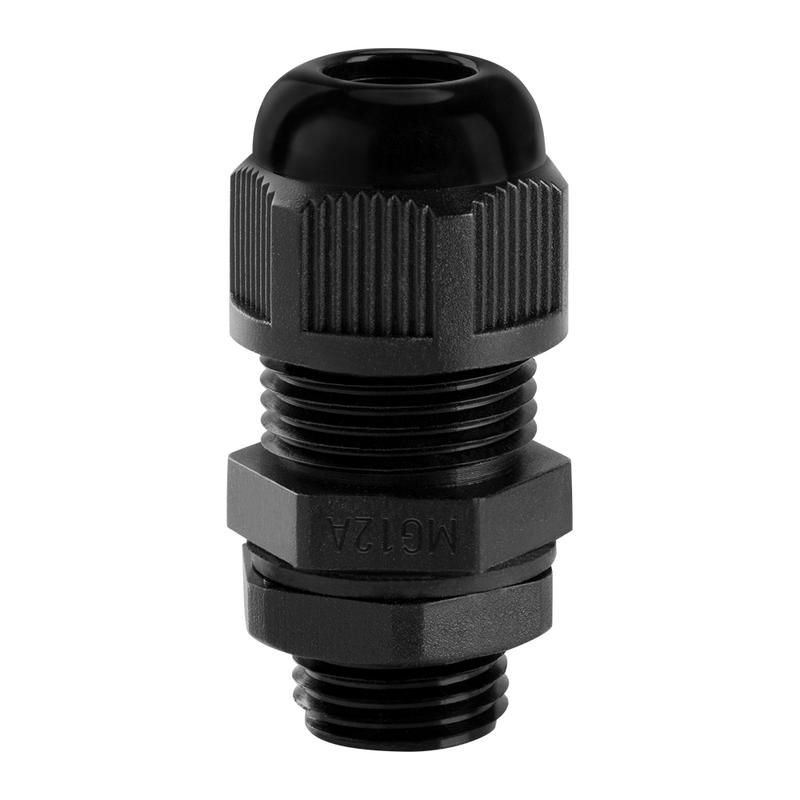

Ввод кабельный MG12 IP68 черн. TOKOV ELECTRIC TKE-MG-12-B

Ввод кабельный MG12 IP68 черный от TOKOV ELECTRIC (артикул tke-mg-12-b) предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном воздействии внешней среды.

Назначение и область применения

Ввод кабельный MG12 IP68 черный используется для прохода силовых и сигнальных кабелей через стенки электрошкафов, распределительных щитов, промышленного оборудования. Подходит для установки в условиях повышенной влажности, на улице, в помещениях с частой мойкой или в зонах с высоким уровнем запыления. Применяется в машиностроении, автоматизации, пищевой промышленности, транспорте и других отраслях, где важна долговечная герметизация.

Технические характеристики

• Тип резьбы: MG (метрическая с конической формой, самозапирающаяся)
• Номинальный размер резьбы: M12
• Шаг резьбы: 1,5 мм
• Диаметр кабеля: 4–7 мм
• Степень защиты: IP68 - полная защита от пыли и возможности длительного погружения в воду
• Материал корпуса: полиамид PA - прочный, химически стойкий пластик
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термостойкого каучука, фиксирующее кабель и обеспечивающее герметичность

Совместимость и монтаж

Ввод кабельный MG12 IP68 черный монтируется в предварительно просверленное отверстие диаметром 12 мм. Резьба M12 позволяет закручивать устройство в металлические или пластиковые панели с соответствующими резьбовыми отверстиями. Уплотнительное кольцо плотно обжимает кабель при затяжке - важно выбрать кабель с наружным диаметром в пределах 4–7 мм. Для лучшего контакта перед установкой рекомендуется зачистить кабель от изоляции на 5–10 мм, чтобы он свободно входил в уплотнитель.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для герметичных вводов. Высокая степень защиты IP68 гарантирует безопасную работу в агрессивных средах. Материал полиамид PA устойчив к маслам, бензину, щелочам и большинству промышленных растворителей, что снижает риск повреждений при эксплуатации.

Преимущества

• Высокая герметичность благодаря двухкомпонентному уплотнению - кабель и корпус надёжно изолированы
• Устойчивость к экстремальным температурам - работает в холодильных камерах и на жарких участках производства
• Легко монтируется без специальных инструментов - достаточно обычного ключа
• Не требует обслуживания - срок службы ограничен только механическим износом
• Серый цвет (RAL 7035) хорошо сочетается с промышленными корпусами и не выгорает на солнце

Ограничения применения

• Не предназначена для кабелей с диаметром менее 4 мм - возможен провал уплотнения
• Не подходит для кабелей с жесткой броней или большим радиусом изгиба - может повредить уплотнитель
• Пластиковый корпус не рассчитан на ударные нагрузки - не применяйте там, где есть риск механических повреждений
• Запрещено использовать в средах с постоянным давлением выше атмосферного - например, в гидравлических системах под давлением

Примеры использования

• Подключение датчиков уровня жидкости в емкостях на пищевых предприятиях
• Ввод кабелей в шкафы управления насосами на канализационных станциях
• Герметизация кабелей в контроллерах автопроизводства, работающих в цехах с мойкой
• Фиксация сигнальных линий на уличных осветительных приборах

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше всего подходят гибкие многожильные кабели типа КГ, ПВС, NYM
• При использовании нескольких кабелей - суммарный диаметр не должен превышать 7 мм
• Затягивайте ввод равномерно, без перекосов - иначе уплотнитель деформируется и потеряет герметичность
• Для удобства монтажа используйте смазку на основе силикона - она облегчает введение кабеля в уплотнитель
• Артикул tke-mg-12-b совместим со всеми стандартными M12 резьбовыми отверстиями - можно заменять аналоги других брендов
