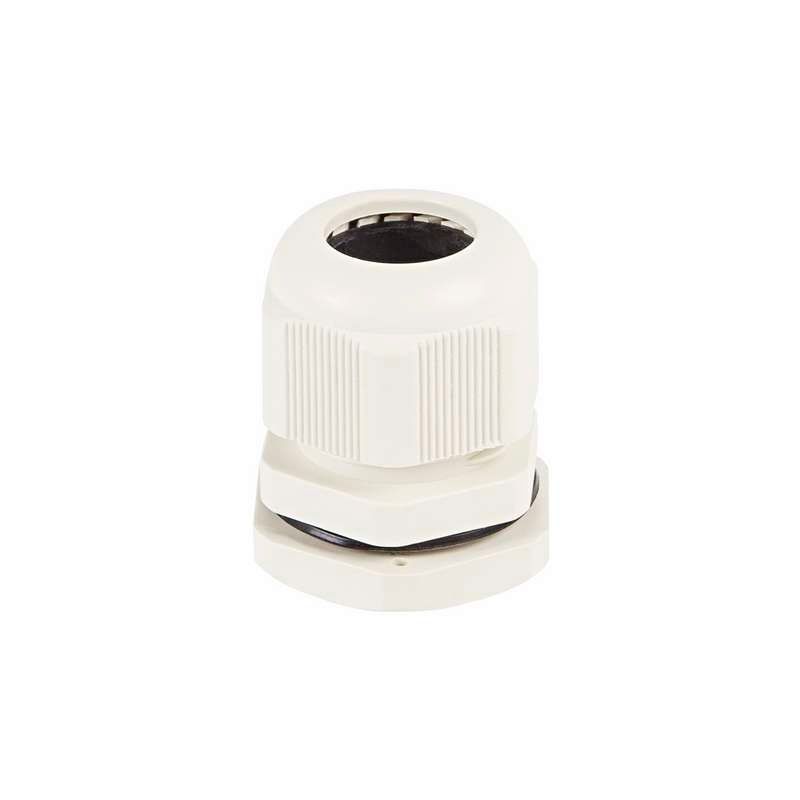

Кабельный ввод MG-12 (7,6-4,6 мм) серый | 07-8112 REXANT MEET

Кабельный ввод MG-12 (7,6–4,6 мм) серый от Rexant - надёжное решение для герметичного ввода кабелей в электрооборудование. Артикулы 07-8112 и etm07-8112 обеспечивают защиту от пыли, воды и механических воздействий, подходят для установки в шкафах, пультах и других устройствах, работающих в агрессивной среде.

Назначение и область применения

Кабельный ввод MG-12 (7,6–4,6 мм) серый используется для фиксации и герметизации кабелей при проходе через стенки корпусов электротехнического оборудования. Подходит для установки в коммутационных шкафах, распределительных коробках, пультах управления, автоматических системах и другом оборудовании, которое работает во влажных, запылённых или химически активных условиях.

Обеспечивает защиту кабеля от перегибов, истирания и повреждений об острые кромки отверстий. Особенно эффективен там, где есть риск попадания воды, солёного тумана, масел, растворителей или атмосферных осадков - например, на открытых площадках, в подвалах, на судах, в пищевой или химической промышленности.

Технические характеристики

• Диапазон диаметров кабеля: 4,6–7,6 мм - позволяет использовать кабели с изоляцией в этом диапазоне, включая типовые силовые и сигнальные провода;
• Номинальный размер резьбы: M12 - совместим с отверстиями стандарта М12;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Материал корпуса: полиамид (PA) - высокая прочность, устойчивость к химическим веществам и температурным колебаниям;
• Уплотнение: эластомерное кольцо из неопрена - обеспечивает плотную посадку на кабеле и долговечность;
• Температура эксплуатации: от –40 C до +100 C - подходит для экстремальных условий, включая холодные регионы и нагреваемые зоны;
• Разъемный сальник: да - можно закрепить кабель без его предварительной подготовки, просто затянув гайку;
• Длина резьбы: 8,5 мм - достаточна для надёжного крепления в тонких и толстых стенках;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных газов;
• Цвет: светло-серый - визуально соответствует большинству металлических и пластиковых корпусов;
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки;
• Размер шестигранника: 0 мм - не имеет граней, затягивается только рукой или плоскогубцами через корпус.

Совместимость и монтаж

Кабельный ввод MG-12 (7,6–4,6 мм) серый устанавливается в отверстие диаметром 12 мм с внутренней резьбой M12. Для монтажа:

• Проденьте кабель через центральное отверстие ввода;
• Наденьте гайку и уплотнительное кольцо на кабель в нужном порядке (кольцо ближе к корпусу);
• Вставьте корпус в отверстие и завинтите гайку до упора - не требуется инструмент, так как резьба самозатягивающаяся;
• Затяните гайку до момента, когда уплотнитель начнёт равномерно деформироваться вокруг кабеля - это гарантирует герметичность.

Важно: не используйте инструменты с большим моментом - перетяжка может повредить уплотнение. Кабель должен иметь внешний диаметр в пределах 4,6–7,6 мм - меньший диаметр снижает герметичность, больший - не войдёт.

Безопасность и стандарты

Кабельный ввод MG-12 (7,6–4,6 мм) серый соответствует требованиям по безопасности для электротехнических устройств. Отсутствие галогенов делает его безопасным в случае пожара - не выделяет едких паров. Высокая степень защиты IP68 подтверждает соответствие международным нормам IEC 60529. Ударопрочность и широкий температурный диапазон позволяют применять его в соответствии с требованиями EN 60079-0 и DIN 40050.

Преимущества

• Герметичность IP68 - выше, чем у аналогов с IP67, что важно для постоянного контакта с водой;
• Устойчивость к маслам, кислотам, спиртам и солёной воде - благодаря материалу полиамида и неопрену;
• Автоматическая фиксация кабеля - не нужны дополнительные зажимы или клеи;
• Лёгкий вес и компактность - удобен для плотной компоновки в шкафах;
• Отсутствие галогенов - экологичность и безопасность при аварийных ситуациях;
• Разъёмная конструкция - возможность замены кабеля без демонтажа всего ввода.

Ограничения применения

• Не предназначен для кабелей с диаметром менее 4,6 мм - возможна протечка;
• Не рекомендован для кабелей с жёсткой бронёй или металлической оплёткой - уплотнитель не адаптируется к неровностям;
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации кабеля - возможно со временем ослабление посадки;
• Не рассчитан на использование в качестве точки подключения питания - только для ввода/вывода кабеля;
• Отсутствие шестигранника требует осторожности при затяжке - легко перетянуть, если использовать плоскогубцы слишком сильно.

Примеры использования

• Электрошкафы на промышленных линиях в пищевой промышленности - защита от мойки водой и моющими средствами;
• Подземные распределительные коробки - исключение попадания грунтовых вод;
• Морские и портовые системы управления - устойчивость к солёному туману;
• Аппараты управления в холодильных камерах - работают при –40 C;
• Системы автоматизации на нефтеперерабатывающих заводах - контакт с маслами и растворителями.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределах 4,6–7,6 мм, включая изоляцию;
• Если кабель тоньше 6 мм, убедитесь, что уплотнитель плотно обхватывает его - иначе будет просачивание;
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - чтобы не ослабить стенку;
• Не применяйте смазку на резьбе - она может нарушить герметичность уплотнителя;
• При необходимости замены кабеля - достаточно ослабить гайку, вытянуть старый и вставить новый - не надо снимать весь ввод с корпуса.
