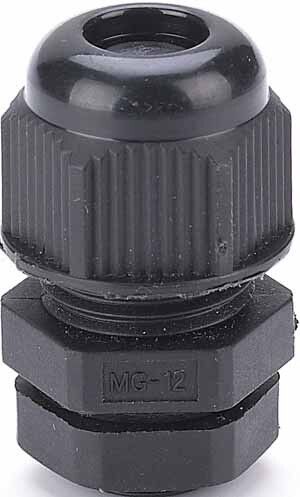

Кабельный ввод типа MG 12 диаметр кабеля 4,6-8мм | 32160DEK DEKraft APC

Кабельный ввод типа MG 12 диаметр кабеля 4,6–8 мм IP68 от DeKraft (арт. 32160dek) предназначен для герметичного вывода кабелей через стенки оборудования, обеспечивая защиту от пыли, воды и механических нагрузок. Подходит для установки в условиях повышенной влажности, на улице или в агрессивных средах.

Назначение и область применения

Кабельный ввод типа MG 12 диаметр кабеля 4,6–8 мм IP68 используется для надёжного прохода силовых и сигнальных кабелей через металлические или пластиковые корпуса устройств. Обеспечивает герметизацию и фиксацию кабеля без необходимости его перезапуска или демонтажа. Применяется в промышленном оборудовании: автоматических линиях, пультах управления, насосах, освещении на открытых площадках, системах сбора данных, а также в пищевой, химической и морской отраслях.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Диапазон диаметров кабеля: 4,6–8 мм - подходит для кабелей с внешним диаметром в этом интервале
• Резьба: M12×1,25 - стандартизированная метрическая резьба для вворачивания в отверстие
• Длина резьбы: 6 мм - достаточна для плотного соединения с тонкими стенками корпусов
• Размер шестигранника: 17,5 мм - удобен для затяжки обычными ключами
• Материал корпуса: полиамид PA - прочный, термостойкий, химически устойчивый пластик
• Уплотнение: многослойное кольцо из неопрена - эластичное, сохраняет форму при температурных колебаниях
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях
• Наличие контргайки: да - предотвращает самопроизвольное раскручивание
• Разгрузка натяжения: да - снижает нагрузку на жилы кабеля при движении или вибрации
• Разъемный сальник: да - можно установить кабель после монтажа корпуса
• Без галогенов: да - безопасен при горении, соответствует требованиям экологической безопасности
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце
• Нормативный документ: ТР ТС 004/2011 - соответствие техрегламенту ЕАЭС по электробезопасности

Совместимость и монтаж

Кабельный ввод типа MG 12 диаметр кабеля 4,6–8 мм IP68 совместим с любыми отверстиями с внутренней резьбой M12. Для монтажа:

• Заготовьте отверстие диаметром 12 мм с резьбой M12×1,25
• Проденьте кабель через центральное отверстие уплотнителя - он автоматически адаптируется под диаметр
• Наденьте корпус на кабель, вставьте в отверстие и закрутите контргайку ключом на 17,5 мм
• Затяните до упора - уплотнитель сожмётся, образуя герметичную seal

Кабель не требует зачистки или подготовки перед установкой. Возможна замена кабеля без демонтажа самого ввода - достаточно просто вытянуть старый и вставить новый.

Безопасность и стандарты

Кабельный ввод типа MG 12 диаметр кабеля 4,6–8 мм IP68 соответствует требованиям ТР ТС 004/2011 - нормам безопасности электрооборудования в странах ЕАЭС. Материалы не содержат галогены, что исключает выделение токсичных веществ при возгорании. Уплотнители из неопрена устойчивы к воздействию масел, кислот и солёной воды, повышают срок службы в агрессивных средах.

Преимущества

• Высокая степень защиты IP68 - надёжна даже при постоянном контакте с водой
• Герметизация без клея или герметиков - экономит время монтажа
• Многослойное уплотнение - гарантирует долговечность при многократных изменениях диаметра кабеля
• Разъемная конструкция - возможность замены кабеля без снятия ввода
• Устойчивость к химическим средам - подходит для пищевых, химических и морских объектов
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами

Ограничения применения

• Не предназначена для кабелей с диаметром менее 4,6 мм - возможен проскальзывание и потеря герметизации
• Не рекомендовано использование с жёсткими одножильными проводами без оболочки - риск повреждения уплотнителя
• Не следует применять в условиях постоянного давления выше 1 бара - хотя IP68 допускает погружение, максимальное давление не указано производителем
• Не подходит для кабелей с металлической броней - требуется специализированный ввод с усиленной конструкцией

Примеры использования

• Подключение датчиков уровня жидкости в резервуарах с морской водой
• Вывод кабелей питания от контроллеров на уличных светильниках
• Проход кабелей в панели управления станков с ЧПУ
• Монтаж в системах автономного водоснабжения с частыми перепадами температур
• Обвязка насосов в пищевом производстве - где важна чистота и химическая стойкость

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте его в нескольких местах, особенно если покрытие толстое
• При использовании в условиях вибраций используйте контргайку обязательно - она предотвращает самооткручивание
• Не переусердствуйте с затяжкой - перегрузка уплотнителя может вызвать трещины
• Для кабелей с большим радиусом изгиба выбирайте прямолинейное исполнение - оно минимизирует напряжение на жилах
• Храните в сухом месте - хоть материал устойчив к влаге, длительное намокание уплотнителей может снизить эластичность
• При замене кабеля - не используйте острые инструменты для удаления старой оболочки - легко повредить уплотнитель внутри
