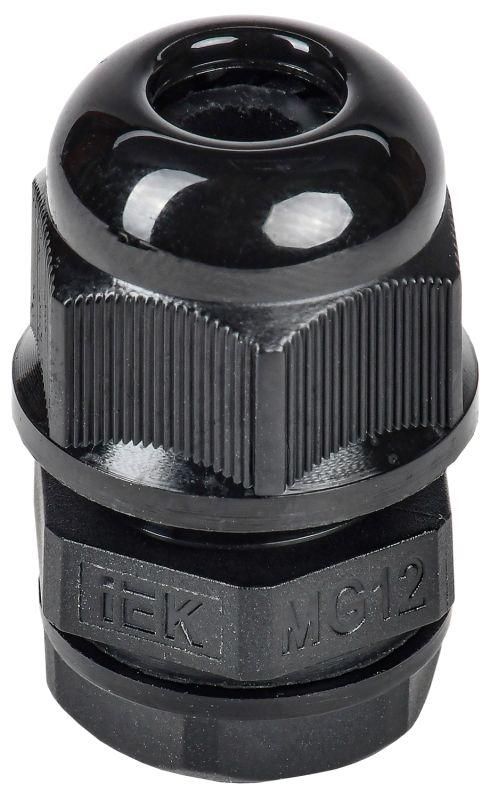

Сальник MG 12 диаметр проводника 4-8мм IP68 | YSA20-06-12-68-K02 IEK

Сальник MG 12 диаметр проводника 4–8 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических повреждений. Артикул ysa20-06-12-68-k02 соответствует требованиям жестких условий эксплуатации и совместим со стандартными корпусами щитового оборудования.

Назначение и область применения

Сальник MG 12 диаметр проводника 4–8 мм IP68 используется для герметизации точек входа кабелей в металлические или пластиковые корпуса распределительных щитов, автоматических шкафов, станций управления и других устройств. Применяется там, где важна надежная изоляция от внешней среды - например, на производствах, в условиях повышенной влажности, на открытых площадках или в помещениях с частой мойкой.

Технические характеристики

• Номинальный размер резьбы: M12 - стандартная метрическая резьба для установки в отверстия 12 мм
• Диаметр кабеля: 4–8 мм - оптимально для одножильных и многожильных кабелей малого сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал: полиамид (PA) - прочный, химически стойкий термопластик, устойчивый к УФ и агрессивным средам
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 9,5 мм - достаточна для плотного зацепления в толстостенных стенках корпуса
• Размер ключа: 17 мм - удобно затягивать стандартным гаечным ключом
• Наличие контргайки: да - предотвращает самоотвинчивание при вибрациях
• Тип уплотнения: уплотнительное кольцо - эластичное, долговечное, не требует замены при замене кабеля
• Защита от перегиба: да - снижает риск повреждения жил внутри кабеля при изгибе
• Цвет: черный - маскирует загрязнения, не выгорает на солнце
• Покрытие поверхности: необработанная - матовая поверхность без лака или краски, сохраняет прочностные свойства материала
• Исполнение: прямолинейное - кабель вводится прямо, без углового перехода

Совместимость и монтаж

Сальник MG 12 диаметр проводника 4–8 мм IP68 устанавливается в подготовленное отверстие диаметром 12 мм в корпусе оборудования. Для фиксации используются резьба и контргайка. Перед монтажом проверьте, чтобы диаметр кабеля находился в допустимом диапазоне 4–8 мм - меньший кабель не будет плотно зажат, больший - деформирует уплотнение.

Затягивайте резьбу равномерно ключом на 17 мм, не переусердствуя - перетяжка может повредить внутреннее уплотнительное кольцо. Контргайка должна плотно прилегать к поверхности корпуса после окончательной затяжки.

Безопасность и стандарты

Сальник MG 12 диаметр проводника 4–8 мм IP68 соответствует международному стандарту IEC 60529 по классификации степеней защиты IP. Материал полиамид (PA) не содержит галогенов и соответствует требованиям RoHS. Сертифицирован для применения в промышленном оборудовании согласно ГОСТ Р 51317.1 и ГОСТ Р 51317.4.

Преимущества

• Высокая степень защиты IP68 гарантирует работу даже при постоянном контакте с водой
• Уплотнительное кольцо износостойко - не требует замены при замене кабеля того же диаметра
• Контргайка исключает случайную разгерметизацию при вибрациях
• Защита от перегиба продлевает срок службы кабеля за счет снижения нагрузки на жилы
• Широкий температурный диапазон позволяет использовать в холодных регионах и рядом с нагреваемыми элементами
• Полиамид не коррозирует, не реагирует на масла и растворители

Ограничения применения

• Не предназначена для кабелей диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или высоких температур выше +100 C
• Не подходит для кабелей с жесткой бронированной оболочкой - материал не рассчитан на значительные радиальные нагрузки
• Не следует использовать в качестве крепежа для тяжелых кабелей - вес кабеля должен компенсироваться другими способами крепления

Примеры использования

• Ввод силового кабеля в распределительный щит на производстве
• Герметизация кабелей управления в системах автоматизации на пищевых предприятиях
• Подключение датчиков и исполнительных механизмов во влажных цехах
• Монтаж кабелей в наружных ящиках управления освещением
• Подключение кабелей к насосам, компрессорам и другому оборудованию с высокими требованиями к герметичности

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 0,5 мм отклонения могут нарушить герметичность
• Если кабель слишком тонкий (ближе к 4 мм), используйте специальный уплотнительный вкладыш или выберите другой тип сальника
• При монтаже в тонкостенные корпуса убедитесь, что толщина стенки не меньше 3 мм - иначе резьба не сможет надежно захватиться
• Не применяйте смазку при затяжке - она может вызвать проскальзывание уплотнительного кольца
• Для кабелей с медной жилой и ПВХ изоляцией этот сальник идеально подходит - он не взаимодействует с этими материалами
• Артикул ysa20-06-12-68-k02 от IEK легко заменяем - аналоги других брендов часто имеют отличную посадку или материалы
