Сальник - Зажим кабельный с контргайкой IP68 PG9 диаметр кабеля 4 8мм | 52600 DKC ДКС

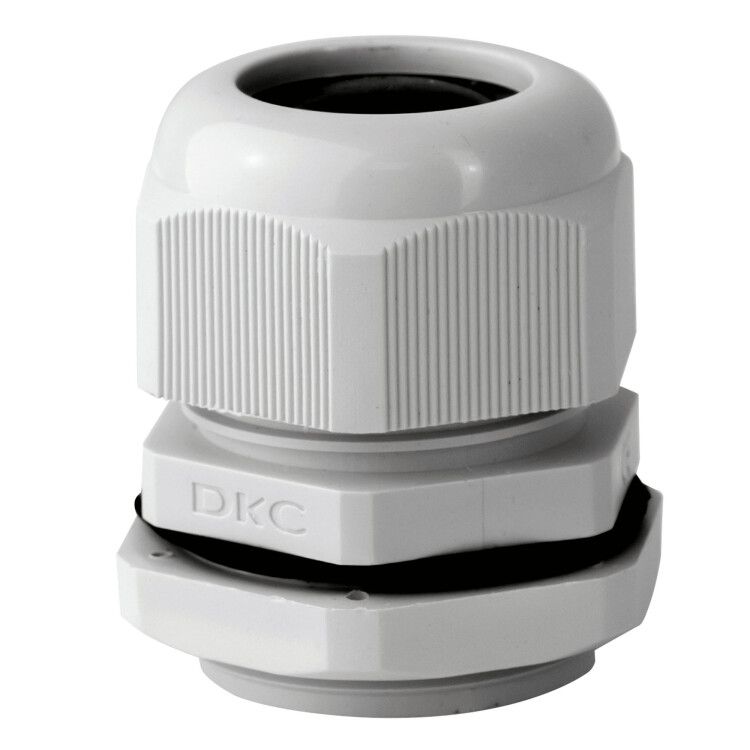

Ввод кабельный с контргайкой, IP68, PG9, диаметр кабеля 4–8 мм от DKC (ДКС) - надёжный сальник для герметичного ввода кабелей в электрощиты и распределительные коробки. Артикул 52600 обеспечивает защиту от пыли и воды даже при длительном погружении, что делает его подходящим для агрессивных сред и наружной установки.

Назначение и область применения

Этот ввод кабельный предназначен для герметичного прохода кабелей через стенки электрощитов, шкафов, распаечных коробок и других устройств. Подходит для внутренней и наружной прокладки проводки, особенно там, где требуется повышенная защита от влаги и пыли. Применяется в системах серии Express от DKC - например, при монтаже в монолитном бетоне, на фасадах зданий или в условиях повышенной запылённости.

Технические характеристики

• Резьба: PG9 - стандартизированная метрическая резьба для плотного соединения с соответствующими отверстиями
• Степень защиты: IP68 - полная защита от пыли и возможность длительного погружения в воду
• Диапазон диаметров кабеля: 4–8 мм - подходит для одножильных и многожильных кабелей указанного размера
• Материал: полиамид - прочный, химически стойкий, устойчив к УФ-излучению и перепадам температур
• Температура эксплуатации: от –25 C до +60 C - работает в холодных и жарких условиях
• Тип уплотнения: многослойное уплотнительное кольцо - обеспечивает равномерное давление на кабель
• Наличие контргайки: да - позволяет закрепить сальник с двух сторон, исключая люфт
• Разъёмный сальник: да - удобен для монтажа уже проложенного кабеля
• Длина резьбы: 8 мм - достаточна для надёжного зацепления в толстых стенках
• Размер ключа: 22 мм - стандартный размер для гаечного ключа при затяжке
• Цвет: светло-серый - визуально отличаем от металлических элементов
• Без галогенов и взрывобезопасен: безопасен при использовании в потенциально опасных зонах
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Поддержка плоского кабеля: да - можно использовать с кабелями не только круглой, но и плоской формы

Совместимость и монтаж

Сальник совместим с любыми отверстиями, имеющими резьбу PG9. Для монтажа: просверлите отверстие нужного диаметра, вставьте сальник изнутри щита, заведите кабель через центральное отверстие, затем закрутите контргайку с внешней стороны. Момент затяжки - обычный, без усилия; излишнее давление может повредить уплотнение. Благодаря разъёмной конструкции, можно устанавливать сальник после прокладки кабеля - это удобно при модернизации существующих систем.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования, работающего во взрывоопасных и влажных средах. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Использование в системе Express гарантирует соответствие нормам для промышленной и коммунальной автоматизации.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67)
• Гибкость в применении: поддержка как круглого, так и плоского кабеля
• Разъёмная конструкция - экономит время при замене или доработке кабельной трассы
• Полиамидный корпус - не ржавеет, не корродирует, долговечен
• Закрепление двумя гайками - предотвращает самопроизвольное ослабление
• Ударопрочность и термостойкость - устойчив к случайным воздействиям

Ограничения применения

• Не подходит для кабелей диаметром менее 4 мм - возможен провал и потеря герметичности
• Не рассчитан на постоянную динамическую нагрузку (например, частые изгибы кабеля в месте входа)
• Не следует использовать в средах с температурой ниже –25 C или выше +60 C - материал теряет эластичность
• Не предназначена для ввода силовых кабелей с большим внешним диаметром - требуются более крупные модели (PG11, PG13.5 и т.д.)

Примеры использования

• Ввод кабеля в щит управления станком в цеху с высокой влажностью
• Прокладка сигнальных кабелей в наружной распределительной коробке на фасаде здания
• Монтаж в монолитных бетонных конструкциях - сальник остаётся герметичным даже при заливке
• Системы автоматизации в пищевой промышленности - благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределах 4–8 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или выберите другой сальник.
• При работе с плоским кабелем ориентируйте его так, чтобы наибольшая сторона была параллельна оси сальника - это уменьшает риск деформации уплотнения.
• Не затягивайте контргайку сверх меры - это может сплющить уплотнительное кольцо и нарушить герметичность.
• Артикул 52600 совместим с трубами серии Express от DKC - идеальный выбор для унифицированных систем.
• Для быстрого обслуживания: если кабель нужно заменить, достаточно ослабить контргайку - не придётся демонтировать весь сальник.
