Сальник - Зажим кабельный с контргайкой IP68 PG9 диаметр кабеля 4 8мм (розница) | 52600R DKC ДКС

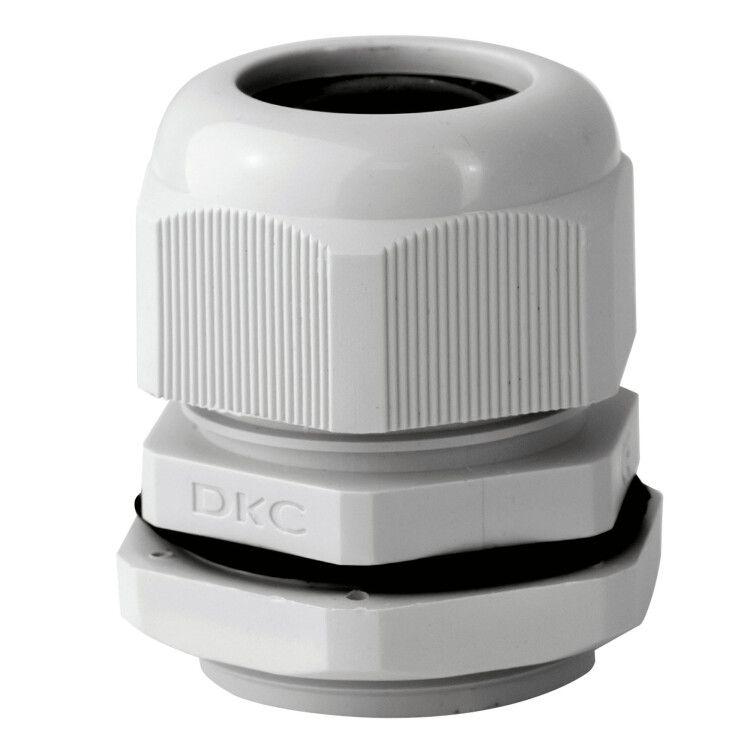

Зажим кабельный с контргайкой IP68 PG9 для кабеля диаметром 4–8 мм от DKC (ДКС), артикул 52600r, предназначен для герметичного ввода кабелей в электрощиты, шкафы и распределительные коробки. Он обеспечивает надёжную защиту от пыли и воды даже при длительном погружении, что делает его подходящим для ответственных условий эксплуатации.

Назначение и область применения

Зажим кабельный с контргайкой IP68 PG9 для кабеля диаметром 4–8 мм используется для герметизации входных отверстий в электрооборудование: распределительные щиты, шкафы управления, коробки связи, устройства автоматики. Подходит для внутренней и наружной проводки, включая установки в бетоне, на фасадах зданий и в условиях повышенной влажности. Применяется в системах серии Express от DKC (ДКС) для создания защищённых кабеленесущих трасс.

Технические характеристики

• Номинальный размер резьбы: 9 PG - стандартизированная резьба для промышленных кабельных вводов
• Диапазон диаметров кабеля: 4–8 мм - подходит для гибких и одножильных кабелей среднего сечения
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал: полиамид (PA) - прочный, химически стойкий, не выделяет галогены
• Температурный диапазон: –25…+60 C - работает в холодных и жарких помещениях
• Длина резьбы: 8 мм - достаточна для плотного закручивания в стандартные отверстия
• Размер ключа: 22 мм - удобен для затяжки обычным гаечным ключом
• Уплотнение: многослойное кольцо - обеспечивает герметичность при различных диаметрах кабеля
• Форма: прямолинейный - не требует изгиба кабеля при проходе через зажим
• Цвет: светло-серый - соответствует цветовой гамме серии Express
• Взрывобезопасное исполнение - допущен для использования во взрывоопасных зонах
• Поддержка плоского кабеля - позволяет использовать не только круглые, но и прямоугольные кабели

Совместимость и монтаж

Зажим кабельный с контргайкой IP68 PG9 для кабеля диаметром 4–8 мм совместим с любыми отверстиями с резьбой PG9. Устанавливается в металлические или пластиковые корпуса с предварительно просверленными отверстиями. Для монтажа:

• Проденьте кабель через центральное отверстие уплотнительного кольца
• Наденьте контргайку на кабель, затем зажим - вставьте в отверстие корпуса
• Затяните зажим ключом на 22 мм до упора, после чего закрутите контргайку для фиксации

При использовании плоского кабеля убедитесь, что его максимальная толщина не превышает 8 мм, а ширина не вызывает перегрузки уплотнительного кольца. Недопустимо применение с кабелями меньше 4 мм - возможна потеря герметичности.

Безопасность и стандарты

• Соответствует требованиям IEC 60423 для кабельных вводов с резьбой PG
• Взрывобезопасное исполнение - сертифицирован для зон Ex
• Не содержит галогенов - безопасен при горении, не выделяет токсичных паров
• Высокая ударопрочность - выдерживает механические нагрузки при монтаже и эксплуатации

Преимущества

• Двойная фиксация - контргайка предотвращает самопроизвольное ослабление при вибрациях
• Герметизация при изменении диаметра кабеля - многослойное уплотнение адаптируется к +-2 мм вариации
• Устойчивость к внешним факторам - материал PA сохраняет форму при температурных колебаниях и воздействии влаги
• Легкая установка - не требуется специнструмент, достаточно стандартного ключа
• Поддержка плоских кабелей - расширяет возможности применения в автоматике и контроллерах

Ограничения применения

• Не подходит для кабелей диаметром менее 4 мм - уплотнение не будет работать эффективно
• Не рекомендован для кабелей с жёсткой бронёй или металлической оплёткой - риск повреждения уплотнительного кольца
• Не предназначена для постоянного давления выше атмосферного - например, для гидравлических систем
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензол) - может произойти размягчение полиамида

Примеры использования

• Ввод силового кабеля в щит управления станком на заводе
• Герметизация кабеля в распределительной коробке на фасаде здания
• Подключение датчиков в системах автоматики, установленных вне помещений
• Монтаж в шкафах серии Viva от DKC (ДКС) при сборке кабеленесущих систем Express
• Прокладка сигнальных кабелей в бетонных конструкциях при монолитном строительстве

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен попадать в диапазон 4–8 мм, включая изоляцию
• При работе с плоским кабелем ориентируйте его широкую сторону перпендикулярно оси зажима - так уплотнение равномернее деформируется
• Не перетягивайте контргайку - это может сплющить уплотнительное кольцо и нарушить герметичность
• При многократной замене кабелей проверяйте состояние уплотнительного кольца - при потере эластичности замените его
• Зажим кабельный с контргайкой IP68 PG9 для кабеля диаметром 4–8 мм от DKC (ДКС), артикул 52600r, можно комбинировать с трубами серии Express для создания цельной защищённой трассы
