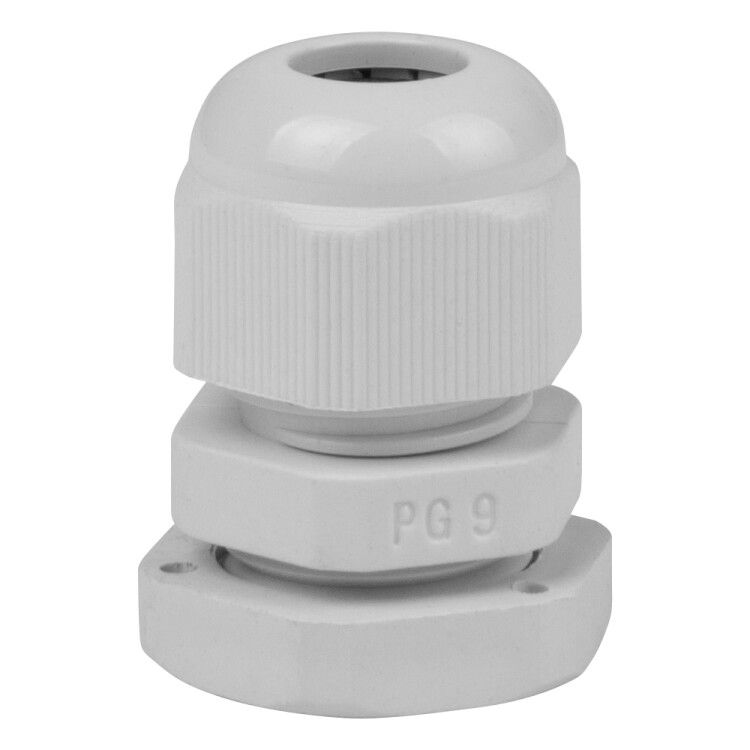

Сальник PG09-(Dпроводника 6-7мм)-IP54 | 143115 КЭАЗ

Сальник PG09 (диаметр проводника 6–7 мм) IP54 от КЭАЗ - надёжный элемент для герметичного ввода кабелей в электрооборудование. Артикул 143115 обеспечивает защиту от пыли и брызг воды, сохраняя целостность соединений в условиях промышленной среды.

Назначение и область применения

Сальник PG09 (диаметр проводника 6–7 мм) IP54 используется для безопасного прохода кабелей через стенки распределительных щитов, монтажных коробок, шкафов управления и других электроустановок. Он защищает кабель от перегибов, истирания и внешних воздействий, одновременно препятствуя проникновению пыли и влаги внутрь оборудования. Применяется в системах автоматизации, на станках, конвейерах, в помещениях с повышенной запылённостью или влажностью.

Технические характеристики

• Тип: сальник с резьбой PG9
• Диапазон диаметров кабеля: 6–7 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но достаточна для большинства промышленных условий) и от брызг воды со всех сторон
• Материал корпуса: полиамид - прочный, устойчив к химическим веществам и перепадам температур
• Температура эксплуатации: от –40 C до +80 C
• Длина резьбы: 37 мм - позволяет плотно закрепить в стенке толщиной до 10–12 мм
• Размер ключа: 18 мм - совместим с обычным рожковым или накидным ключом
• Уплотнение: многослойное уплотнительное кольцо из эластомера - обеспечивает герметичность даже при небольших колебаниях диаметра кабеля
• Контргайка: есть - фиксирует положение сальника и предотвращает самопроизвольное ослабление
• Разгрузка натяжения: есть - снижает нагрузку на жилы кабеля внутри устройства
• Разъемный дизайн: да - позволяет установить сальник на уже смонтированный кабель без его демонтажа
• Цвет: светло-серый
• Без галогенов: да - соответствует экологическим требованиям
• Нормативный документ: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник PG09 (диаметр проводника 6–7 мм) IP54 совместим с отверстиями стандарта PG9, которые часто встречаются в металлических и пластиковых корпусах. Для монтажа требуется просверленное отверстие диаметром около 11–12 мм. Устанавливается вручную: сначала вставляется в отверстие, затем затягивается ключом на 18 мм до упора. Контргайка фиксируется с противоположной стороны. Благодаря разъемной конструкции, можно монтировать сальник на готовый кабель - это особенно удобно при модернизации существующих линий.

Безопасность и стандарты

Сальник PG09 (диаметр проводника 6–7 мм) IP54 соответствует ГОСТ Р 50827 (эквивалент МЭК 670), что гарантирует соответствие требованиям безопасности для электроустановок. Отсутствие галогенов делает его безопасным при возможном возгорании - не выделяет токсичных паров. Материал полиамид не поддерживает горение и устойчив к старению.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнительному кольцу
• Удобство монтажа - возможность установки на уже подготовленный кабель
• Надёжная фиксация за счёт контргайки и разгрузки натяжения
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Устойчивость к химическому воздействию и механическим нагрузкам
• Соответствие международному стандарту - легко заменяем на аналоги

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с диаметром менее 6 мм или более 7 мм - возможен риск протечек или недостаточного уплотнения
• Не подходит для высоковольтных систем выше 1000 В - требуются специализированные решения
• Не следует использовать в местах с частыми ударными нагрузками - материал полиамид прочный, но не ударопрочный

Примеры использования

• Ввод силового кабеля в щит управления станком ЧПУ
• Проход кабеля связи в распределительную коробку на производстве
• Фиксация сигнального кабеля в шкафу автоматики на тепловой станции
• Монтаж в цехах пищевой промышленности - где важны чистота и защита от влаги

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен находиться в пределах 6–7 мм. Если кабель тоньше, используйте уплотнительную втулку.
• Затягивайте сальник равномерно - переусиливать нельзя, чтобы не деформировать уплотнение.
• При использовании в условиях сильной вибрации дополнительно закрепите кабель на расстоянии 10–15 см от сальника.
• Артикул 143115 от КЭАЗ совместим с большинством стандартных корпусов - сверьтесь с чертежом отверстия перед заказом.
• Храните сальник в сухом месте - хотя он защищён от влаги, мембрана на этапе транспортировки не должна подвергаться длительному намоканию.
