Сальник PG 9 (4-8 мм) | 51297 Fortisflex КВТ

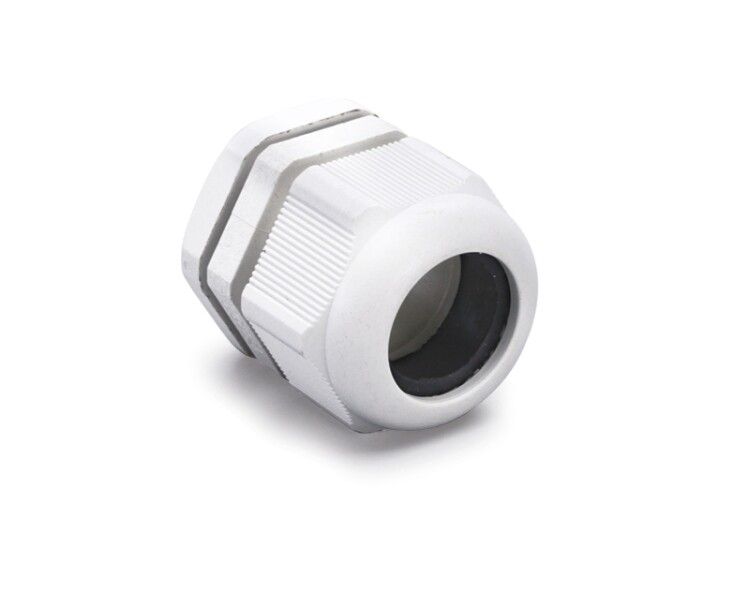

Ввод кабельный пластиковый PG 9 (4–8 мм) от Fortisflex и КВТ (арт. 51297) предназначен для герметичного прохода кабелей через стенки электрошкафов и оборудования в условиях повышенной запылённости и влаги. Упакован по 100 штук, что удобно для массовой установки на производствах.

Назначение и область применения

Этот ввод кабельный используется для надёжного и герметичного вывода кабелей из внешней среды внутрь металлических или пластиковых корпусов электрооборудования. Подходит для промышленных систем: автоматизированных линий, станков, распределительных щитов, насосных станций, пищевого и химического производства. Особенно эффективен там, где важна защита от воды, пыли и агрессивных жидкостей.

Технические характеристики

• Резьба: PG 9 по стандарту DIN 40430 - совместима с большинством европейских и российских корпусов
• Диаметр кабеля: 4–8 мм - обеспечивает плотную посадку для одножильных и многожильных кабелей указанного размера
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6 - прочный, самозатухающий, соответствует UL94V2, не содержит галогенов
• Уплотнение: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу и перепадам температур
• Температура эксплуатации: –40 C до +100 C (кратковременно до +120 C)
• Конструкция: разъёмный сальник с многослойным уплотнением и контргайкой
• Длина резьбы: 8 мм - достаточна для фиксации в стенках до 6 мм толщиной
• Размер ключа: 18,5 мм - метка нанесена на гайке для быстрого определения нужного инструмента
• Цвет: светло-серый - легко отличить от других типов вводов
• Покрытие: необработанное - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Ввод кабельный PG 9 (4–8 мм) устанавливается в подготовленное отверстие диаметром 10,5 мм. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. После проделывания отверстия ввод вставляется снаружи корпуса, затем затягивается контргайкой изнутри. Особые засечки на гайке препятствуют её самоотвинчиванию при вибрации. Уплотнительное кольцо деформируется вокруг кабеля, образуя герметичный контакт без необходимости дополнительной герметизации.

Безопасность и стандарты

• Соответствие стандарту DIN 40430 для резьбы PG
• Материал корпуса - самозатухающий по UL94V2
• Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании
• Выдерживает рабочую температуру до +120 C кратковременно - безопасен при перегрузках

Преимущества

• Многослойное уплотнение гарантирует долговечную герметичность даже при изменении диаметра кабеля
• Контргайка с засечками исключает случайное ослабление соединения
• Уплотнитель из неопрена сохраняет эластичность при экстремальных температурах
• Нейлоновая конструкция не подвержена коррозии, легче металла и не требует окраски
• Фиксация на месте происходит одним движением - не нужны клеи, герметики или дополнительные элементы

Ограничения применения

• Не предназначены для кабелей с диаметром менее 4 мм или более 8 мм - возможна протечка или плохая фиксация
• Не подходят для частых механических перемещений кабеля внутри ввода - риск повреждения уплотнения
• Не рекомендованы для постоянного воздействия открытого пламени или высоких давлений выше нормированного уровня IP68
• Не следует использовать в качестве основного крепления тяжёлых кабелей - требуется дополнительная фиксация за пределами ввода

Примеры использования

• Подключение датчиков и исполнительных механизмов в цехах с мойкой оборудования
• Ввод силовых кабелей в щитовые помещения на АЗС и нефтебазах
• Герметизация кабелей управления в холодильных камерах и морозильных установках
• Проход кабелей в устройствах питания для пищевой промышленности, где требуется частая дезинфекция

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно входить в диапазон 4–8 мм. Если кабель слишком тонкий, используйте термоусадку или уплотнительную втулку.
• При монтаже в тонкие стенки (до 4 мм) можно применять только одну гайку; при толще 5–8 мм обязательно используйте контргайку.
• Для массового монтажа используйте гидравлические прессы с матрицами НМПО-PG - они обеспечивают одинаковое качество отверстий и экономят время.
• Не затягивайте гайку чрезмерно - достаточно усилия, чтобы уплотнение равномерно обхватило кабель. Перетяжка может повредить жилы или уплотнитель.
• Храните вводы в сухом месте при комнатной температуре - не допускайте заморозки материала перед установкой в холоде.
