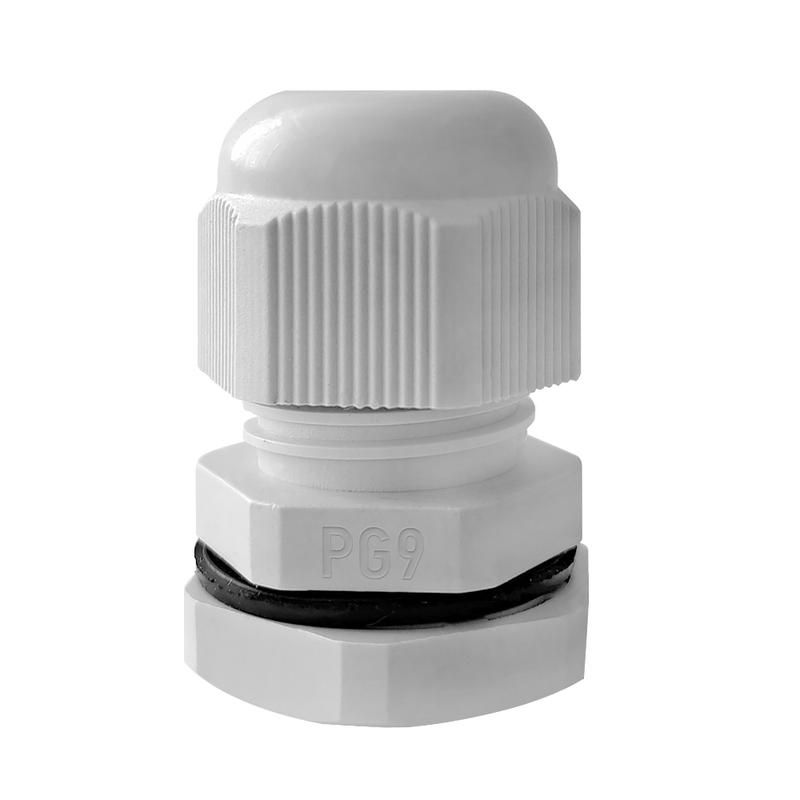

Ввод кабельный (сальник) PG-9 IP68 сер. TOKOV ELECTRIC TKE-PG-9-G

Ввод кабельный (сальник) PG-9 IP68 серия от TOKOV ELECTRIC (артикул tke-pg-9-g) предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая надёжную защиту от пыли и воды даже при длительном контакте с жидкостью.

Назначение и область применения

Этот сальник используется для фиксации и герметизации кабелей диаметром 6–7 мм в электрооборудовании, работающем в агрессивной среде. Подходит для установки в щиты, шкафы, промышленные машины, насосы, осветительные устройства и другие системы, где важна высокая степень защиты от внешних воздействий.

Технические характеристики

• Тип резьбы: PG-9 - стандартизированная метрико-дюймовая резьба для кабельных вводов
• Номинальный размер резьбы: 9 - соответствует наружному диаметру резьбы около 13,5 мм
• Шаг резьбы: 1,41 мм - определяет плотность нарезки и совместимость с гайками и корпусами
• Степень защиты: IP68 - полная защита от пыли и возможность длительного погружения в воду под давлением
• Диапазон диаметров кабеля: 6–7 мм - оптимально для одножильных и многожильных кабелей указанного размера
• Материал: полиамид (PA) - прочный, химически стойкий пластик, устойчивый к перепадам температур
• Цвет: серый (RAL 7035) - универсальный цвет для промышленного оборудования
• Рабочая температура: от –40 C до +80 C - подходит для холодных и жарких условий
• Тип уплотнения: эластичное кольцо - обеспечивает герметичность за счёт деформации вокруг кабеля

Совместимость и монтаж

Сальник ввинчивается в предварительно просверленное отверстие в корпусе с резьбой PG-9. Для правильной установки:

• Убедитесь, что толщина стенки корпуса позволяет полностью завинтить сальник
• Не используйте силовые инструменты - затягивайте рукой до упора, чтобы избежать трещин в материале
• Перед введением кабеля проверьте его диаметр: меньше 6 мм - риск протечки; больше 7 мм - невозможность герметизации
• Подходящие типы кабелей: силовые, сигнальные, контрольные с оболочкой из ПВХ, резины или аналогичных материалов

Безопасность и стандарты

Изделие соответствует требованиям международных норм для устройств с IP68. Материал полиамид (PA) не выделяет токсичных веществ при нагреве и не поддерживает горение. Применим в системах, требующих соблюдения EN 60529 и IEC 60079-0.

Преимущества

• Высокая герметичность благодаря уплотнительному кольцу - исключает попадание влаги и пыли даже при постоянной влажности
• Устойчивость к широкому диапазону температур - работает в условиях мороза и жары без потери свойств
• Легкая установка - не требует специальных инструментов, достаточно обычного ключа или рук
• Долговечность материала - полиамид не стареет под УФ-излучением и не теряет форму при механическом напряжении

Ограничения применения

• Не предназначена для кабелей с диаметром менее 6 мм или более 7 мм - возможна потеря герметичности
• Не рекомендуется для кабелей с жесткой бронированной оболочкой - может повредить уплотнительное кольцо
• Не подходит для частых демонтажей - многократное извлечение кабеля снижает срок службы уплотнения
• Не использовать в средах с агрессивными растворителями (например, ацетон, бензол) - может вызвать набухание или растрескивание полиамида

Примеры использования

• Герметизация входа кабеля в датчик уровня жидкости на улице
• Ввод сигнального кабеля в промышленный контроллер, установленный в цеху с мойкой оборудования
• Защита провода от вентилятора в холодильной камере при температуре –30 C
• Подключение кабеля к светильнику на открытой площадке, подвергающейся дождю и пылевым бурям

Практические советы

• Выбирая сальник, всегда сверяйте диаметр кабеля с указанным диапазоном - точность важнее “на глаз”
• Если кабель слишком тонкий, используйте термоусадку или обмотку для увеличения диаметра перед вводом
• При монтаже в металлические корпуса - применяйте переходники или адаптеры, если резьба отличается от PG-9
• Для долгосрочной эксплуатации в сырых местах периодически проверяйте состояние уплотнительного кольца - замена при появлении трещин продлит жизнь оборудованию
• Артикул tke-pg-9-g от TOKOV ELECTRIC совместим со стандартными комплектующими других производителей с резьбой PG-9
