Кабельный ввод типа PG 9 диаметр кабеля 4-9мм IP5 | 32151DEK DEKraft APC

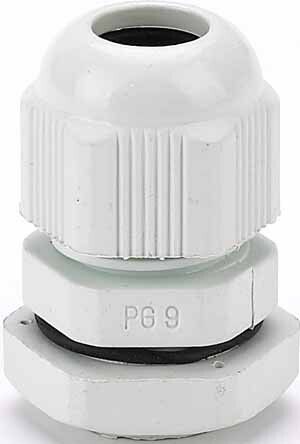

Кабельный ввод типа PG 9 диаметр кабеля 4-9 мм IP54 от DEKraft (артикул 32151dek) предназначен для герметичного вывода кабелей через стенки оборудования, обеспечивая защиту от пыли и брызг воды. Продукт серии КВ-101 подходит для промышленной автоматизации, станков и распределительных щитов.

Назначение и область применения

Кабельный ввод типа PG 9 диаметр кабеля 4-9 мм IP54 используется для надёжного прохода силовых и сигнальных кабелей через металлические или пластиковые панели. Обеспечивает механическую фиксацию и герметизацию места входа кабеля, предотвращает попадание пыли и влаги внутрь устройства. Подходит для установки в электрошкафах, на станках, конвейерах, насосных системах и других объектах, где требуется повышенная защита от внешней среды.

Технические характеристики

• Тип резьбы: M15 мм
• Диапазон диаметров кабеля: 4–9 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию пыли в количестве, нарушающем работу) и от брызг воды со всех направлений
• Материал корпуса: полиамид (PA) - прочный, термостойкий пластик
• Уплотнение: многослойное кольцо из неопрена - эластичное, долговечное, устойчиво к маслам и растворителям
• Температурный диапазон: от –40 C до +100 C
• Размер шестигранника: 22 мм - удобен для затяжки гаечными ключами
• Наличие контргайки: да - позволяет закрепить ввод без проворота после монтажа
• Исполнение: прямолинейное - кабель входит прямо, без поворотов
• Разъемный сальник: да - можно менять кабель без демонтажа ввода
• Разгрузка натяжения: да - снижает нагрузку на жилы кабеля внутри оборудования
• Без галогенов: да - безопасен при горении, соответствует экологическим требованиям
• Цвет: светло-серый
• Нормативный документ: ТР ТС 004/2011 - соответствие техрегламенту ЕАЭС

Совместимость и монтаж

Кабельный ввод типа PG 9 диаметр кабеля 4-9 мм IP54 совместим с отверстиями диаметром 15 мм (по резьбе M15). Устанавливается в подготовленное отверстие в панели, фиксируется гайкой и контргайкой. Для монтажа нужен ключ на 22 мм. Уплотнительное кольцо плотно обжимает кабель в диапазоне 4–9 мм - не используйте кабели меньше 4 мм или толще 9 мм, иначе герметичность будет нарушена. Разъемная конструкция позволяет заменить кабель без снятия ввода - достаточно ослабить гайку, вытащить старый кабель и вставить новый.

Безопасность и стандарты

Кабельный ввод DEKraft серий КВ-101 соответствует техническому регламенту ТР ТС 004/2011, что гарантирует безопасность при использовании в странах ЕАЭС. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Уплотнитель из неопрена устойчив к воздействию масел, нефтепродуктов и слабых кислот, что делает изделие пригодным для работы в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря полиамидному корпусу
• Герметизация за счёт многослойного уплотнения - надёжнее одиночных колец
• Возможность замены кабеля без демонтажа - экономия времени при обслуживании
• Широкий температурный диапазон - работает в холодных и нагреваемых помещениях
• Удобство монтажа - стандартный размер шестигранника 22 мм, совместим с распространёнными ключами
• Устойчивость к химическим веществам - подходит для пищевой, химической и машиностроительной отраслей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с диаметром менее 4 мм - возможен проскок и потеря герметичности
• Не подходит для кабелей с жёсткой бронёй или крупными металлическими оплетками - они могут повредить уплотнитель
• Запрещено использовать с кабелями, имеющими внешний диаметр более 9 мм - риск трещин в уплотнении
• Не следует применять в условиях постоянного давления выше атмосферного - например, в герметичных камерах под давлением

Примеры использования

• Подключение датчиков и исполнительных механизмов в цехах автопроизводства
• Вывод кабелей питания и управления в распределительных щитах на заводах
• Фиксация кабелей в насосных станциях и системах водоснабжения
• Монтаж в оборудовании пищевой промышленности - устойчив к мойкам и моющим средствам
• Использование в системах автоматизации с частыми перебоями и вибрацией - благодаря разгрузке натяжения

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 4–9 мм. Лучше выбирать кабель с запасом по диаметру (например, 7–8 мм), чтобы уплотнение работало эффективно
• Затягивайте гайку равномерно - переусердствовать нельзя, иначе деформируется уплотнитель
• Обязательно используйте контргайку - она предотвращает самопроизвольное ослабление при вибрации
• Если кабель имеет тонкую изоляцию, перед введением в ввод протяните его через специальный переходник или намотайте ленту для увеличения диаметра
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие высокой влажности может снизить срок службы уплотнителей
• Каждая упаковка содержит 20 штук - целесообразно заказывать партиями для массового монтажа
