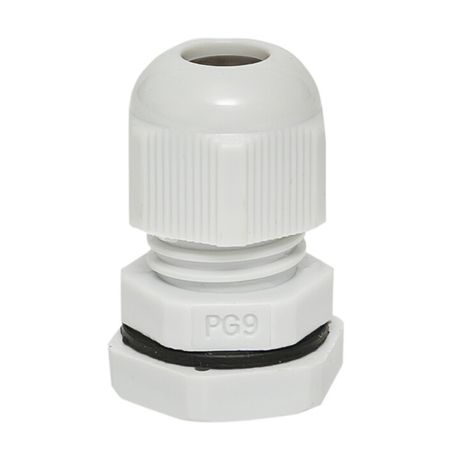

Сальник PG9 IP54 (4 шт) d отв. 16мм / провод. 4-8 мм PROxima | plc-pg-9-4-r EKF

Сальник EKF PLC-PG-9-4-R - герметичный элемент для фиксации и уплотнения кабелей в электрооборудовании. Подходит для установки в отверстия диаметром 16 мм, обеспечивает защиту от пыли и брызг воды, сохраняет целостность изоляции при колебаниях температур. Упакован по 4 штуки, идеально для монтажа на щитах, корпусах и распределительных устройствах.

Назначение и область применения

Сальник EKF PLC-PG-9-4-R используется для надёжного прохода кабелей через стенки электрических шкафов, корпусов оборудования и распределительных устройств. Он предотвращает попадание пыли и влаги внутрь, защищает кабель от перегибов и механического повреждения, а также фиксирует его на месте. Применяется в промышленной автоматизации, на станках, конвейерах, системах управления и других объектах с требованием степени защиты IP54.

Технические характеристики

• Тип: сальник с резьбой PG
• Резьба: PG 9 (шаг 1,5 мм)
• Диаметр отверстия для монтажа: 16 мм
• Диапазон диаметров кабеля: 4–8 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех направлений
• Материал: полиамид PA - прочный, химически стойкий, не выделяет галогены
• Температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термопласта, плотно обжимает кабель
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Цвет: серый (RAL 7035)
• Покрытие: необработанное - без антикоррозийного слоя, подходит для внутренней установки
• Упаковка: 4 штуки

Совместимость и монтаж

Сальник EKF PLC-PG-9-4-R совместим с отверстиями стандарта PG 9, которые часто встречаются в металлических и пластиковых корпусах промышленного оборудования. Для монтажа необходимо просверлить отверстие диаметром 16 мм, вставить сальник и закрутить гайку до плотного прилегания. Кабель вставляют в центральное отверстие - уплотнительное кольцо само адаптируется к диаметру провода в пределах 4–8 мм. Не требуется дополнительная фиксация или клей.

Безопасность и стандарты

Сальник соответствует требованиям к материалам без содержания галогенов, что снижает риск образования токсичных веществ при нагреве. Соответствует нормам безопасности для промышленного электрооборудования. Температурный диапазон позволяет использовать его в условиях холодных складов и жарких цехов.

Преимущества

• Высокая долговечность материала - полиамид устойчив к вибрациям, маслам и большинству промышленных сред
• Автоматическая регулировка уплотнения - один сальник подходит для кабелей от 4 до 8 мм, не нужна точная подгонка
• Лёгкая установка - не требует специальных инструментов, достаточно обычного ключа
• Отсутствие галогенов - безопаснее при возможном перегреве или возгорании
• Готовые комплекты по 4 штуки - удобно для замены или монтажа нескольких входов

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень IP54 не гарантирует защиту от струй под давлением или затопления
• Не рекомендован для кабелей меньше 4 мм - уплотнение будет недостаточно плотным, возможен люфт
• Не подходит для кабелей больше 8 мм - риск деформации уплотнителя и потери герметичности
• Не предназначена для наружной установки под прямыми солнечными лучами длительное время - полиамид может стареть быстрее
• Не используйте с медными трубками или жесткими металлопластиковыми проводами - уплотнитель рассчитан только на гибкие кабели

Примеры использования

• Подключение кабелей питания к частотному преобразователю внутри шкафа
• Фиксация сигнальных проводов в контроллере станка
• Ввод кабеля в распределительную коробку на производстве
• Замена износившихся сальников в старых щитах при модернизации

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 4–8 мм. Лучше измерить штангенциркулем.
• Если кабель слишком мягкий, перед вводом можно немного подтянуть его конец - так уплотнитель лучше “хватается” за изоляцию.
• При использовании в местах с высокой вибрацией дополнительно затяните гайку сальника, но без усилия - перетяжка может треснуть корпус.
• Для многожильных кабелей с оплеткой - убедитесь, что она не выпирает за пределы уплотнителя; иначе защита IP54 нарушится.
• Храните запасные сальники в сухом месте - даже полиамид чувствителен к длительному воздействию влаги и перепадов температур.
