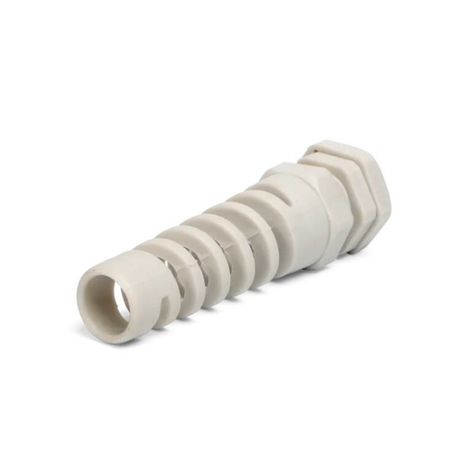

Кабельный ввод спиральный PG-R-9 (Fortisflex) - 80027 КВТ

Ввод кабельный PG-R 9 (4-8 мм) спиральный герметичный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 4–8 мм в электрооборудовании. Благодаря высокой степени защиты IP68, материалу полиамид и конструктивным особенностям, этот ввод подходит для жёстких условий эксплуатации — от суровых холодов до высоких температур.

Назначение и область применения

Ввод кабельный PG-R 9 (4-8 мм) спиральный герметичный предназначен для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, станков и другого оборудования. Применяется там, где важна защита от пыли, влаги, механических повреждений и перегибов — например, в промышленных автоматизациях, на транспорте, в пищевой и химической отраслях.

Технические характеристики

• Резьба: PG9 мм
• Диаметр кабеля: 4–8 мм
• Сечение кабеля: соответствует указанному диаметру (не более 8 мм)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен — эластичный, долговечный, устойчив к маслам и топливу
• Температура эксплуатации: от –40 °C до +100 °C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: белый
• Размер шестигранника: 21 мм — удобен для затяжки стандартными ключами
• Исполнение: прямолинейный
• Наличие контргайки: да — фиксирует положение ввода после установки
• Разгрузка натяжения: да — снижает нагрузку на кабель внутри корпуса
• Разъемный сальник: да — позволяет менять кабели без демонтажа всего устройства
• Защита от перегиба: да — конструкция хвостовика исключает излом провода
• Для плоского кабеля: да — совместим с кабелями прямоугольного сечения

Совместимость и монтаж

Ввод кабельный PG-R 9 (4-8 мм) спиральный герметичный устанавливается в подготовленное отверстие диаметром 11–12 мм (стандарт для PG9). Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц НМПО-PG. После установки плотно закручивается контргайка — она предотвращает самоотвинчивание благодаря стопорным засечкам. На гайке нанесена маркировка размера ключа — 21 мм — что ускоряет работу на объекте.

Безопасность и стандарты

Ввод кабельный PG-R 9 (4-8 мм) спиральный герметичный соответствует требованиям безопасности для промышленного оборудования. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (1×10¹² Ом·см) обеспечивают надёжную изоляцию. Отсутствие галогенов делает изделие экологически безопасным при горении — важно для помещений с повышенными требованиями к пожарной безопасности. Уплотнение из неопрена сохраняет герметичность даже при циклическом нагреве и охлаждении.

Преимущества

• Высокая степень защиты IP68 — работает в условиях постоянной влажности и запылённости
• Разъёмная конструкция — замена кабеля возможна без полного демонтажа
• Защита от перегиба — продлевает срок службы кабеля за счёт предотвращения излома
• Контргайка со стопорами — исключает случайное ослабление крепления
• Устойчивость к маслам, топливу и УФ-излучению — подходит для агрессивных сред
• Поддержка плоских кабелей — универсальное решение для современных типов проводки

Ограничения применения

Ввод кабельный PG-R 9 (4-8 мм) спиральный герметичный не предназначен для кабелей с диаметром менее 4 мм — уплотнение не будет герметично. Также не следует использовать его в условиях постоянного давления выше атмосферного (например, в глубоководных системах) — хотя IP68 гарантирует погружение, он не рассчитан на значительное гидростатическое давление. Не применяйте в средах с агрессивными растворителями, не указанными в документации производителя.

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Проход кабелей в оборудование для пищевой промышленности — требует частой мойки
• Электроника на открытых площадках — вентиляционные системы, освещение
• Автомобильные и железнодорожные компоненты — устойчивость к вибрации и перепадам температур

Практические советы

• Перед установкой проверьте внешний диаметр кабеля — он должен находиться в пределах 4–8 мм. Слишком тонкий кабель не будет плотно прижат — возможна утечка.
• При работе с плоскими кабелями ориентируйте широкую сторону параллельно плоскости корпуса — так лучше распределяется нагрузка на уплотнение.
• Затягивайте контргайку равномерно, используя ключ на 21 мм. Перетягивать нельзя — можно деформировать уплотнитель.
• Для массовой установки используйте гидравлические прессы с подходящими матрицами — это экономит время и исключает трещины в металле корпуса.
• Храните вводы в сухом месте — несмотря на IP68, длительное воздействие влаги перед установкой может повлиять на адгезию материалов.
