Сальник - Зажим кабельный с контргайкой IP68 PG11 диаметр кабеля 5 10мм | 52700 DKC ДКС

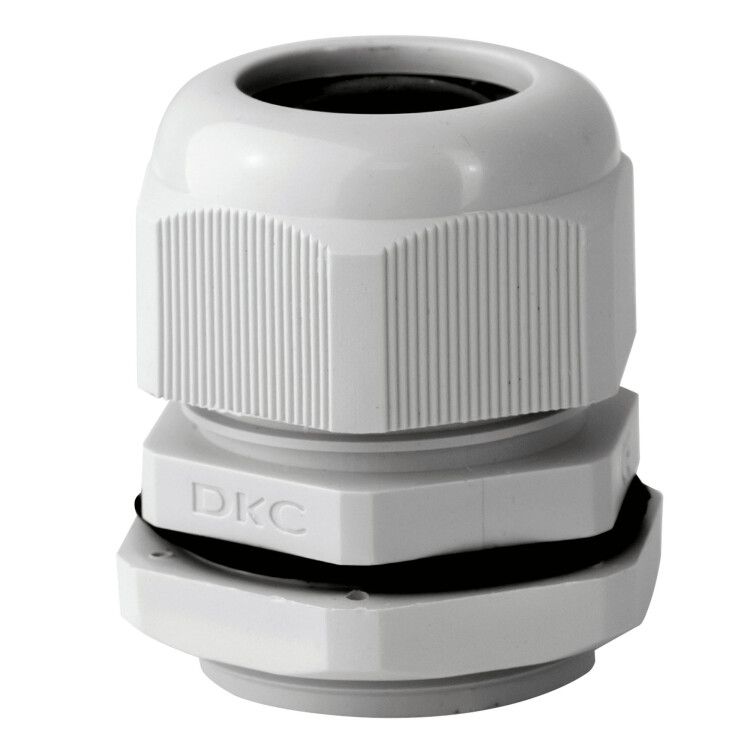

Зажим кабельный с контргайкой, IP68, PG11, диаметр кабеля 5–10 мм от DKC (ДКС) обеспечивает надёжную герметизацию кабельного ввода в электрооборудование. Артикул 52700 из серии Express предназначен для установки в шкафах, щитках и распределительных коробках там, где важна защита от воды, пыли и механических воздействий.

Назначение и область применения

Зажим кабельный с контргайкой, IP68, PG11, диаметр кабеля 5–10 мм используется для герметичного прохода кабелей через стенки электрических шкафов, распределительных коробок, панелей управления и других устройств. Подходит для внутренней и наружной прокладки проводки - например, в помещениях с повышенной влажностью, на фасадах зданий, в монолитном бетоне или в условиях открытой прокладки. Применяется в системах серии Express от DKC (ДКС) для создания защищённых кабеленесущих трасс.

Технические характеристики

• Резьба: PG11 (соответствует 1/2 дюйма), длина резьбы - 8 мм
• Диапазон диаметров кабеля: 5–10 мм (включает круглые и плоские кабели)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: полиамид - прочный, устойчив к химическим веществам и старению
• Температурный режим: от –25 C до +60 C
• Уплотнение: многослойное уплотнительное кольцо, обеспечивающее плотное прилегание к кабелю любого профиля
• Ключевой размер: 24 мм - удобно затягивать обычным ключом
• Исполнение: прямолинейное, без поворотов
• Контргайка: есть - позволяет закрепить зажим на поверхности и предотвратить самопроизвольное выкручивание
• Без галогенов: да - безопасен при горении, соответствует экологическим нормам
• Взрывобезопасность: да - сертифицирован для использования во взрывоопасных средах
• Ударопрочность: да - выдерживает механические нагрузки
• Цвет: светло-серый

Совместимость и монтаж

Зажим кабельный с контргайкой, IP68, PG11, диаметр кабеля 5–10 мм совместим с любыми отверстиями с резьбой PG11. Устанавливается в металлические, пластиковые или композитные корпуса. Для монтажа:

• Проделайте отверстие нужного диаметра (стандартный под PG11 - около 12 мм)
• Вставьте зажим в отверстие снаружи
• Закрутите контргайку с внутренней стороны до упора
• Протяните кабель через центральное отверстие - уплотнитель автоматически сожмётся вокруг него
• Не перетягивайте контргайку - достаточно усилия, чтобы исключить люфт

Подходит для одновременного ввода нескольких кабелей, если суммарный диаметр не превышает 10 мм. Для плоского кабеля - ориентируйте широкую сторону параллельно оси зажима.

Безопасность и стандарты

Зажим соответствует требованиям безопасности для работы в условиях повышенной опасности: имеет взрывобезопасное исполнение и класс защиты IP68. Материал - безгалогенный, что снижает риск образования токсичных газов при возгорании. Соответствует международным стандартам для кабельных вводов в электроустановках.

Преимущества

• Высокая степень герметизации - IP68 гарантирует работу даже при постоянном контакте с водой
• Гибкость уплотнения - один зажим подходит и для круглых, и для плоских кабелей
• Надёжная фиксация - контргайка prevents смещение и вращение при вибрациях
• Ударопрочность и термостойкость - сохраняет целостность при температурных колебаниях и внешних ударах
• Легкий монтаж - требует минимум инструментов и времени
• Экологичность - материал без галогенов, безопасен для окружающей среды

Ограничения применения

• Не предназначена для кабелей диаметром менее 5 мм - возможен проскальзывание и потеря герметичности
• Не рекомендуется использовать с кабелями жёсткостью выше категории H07RN-F - слишком твёрдая оболочка может не уплотниться должным образом
• Не подходит для частого демонтажа - многократное извлечение кабеля снижает срок службы уплотнительного кольца
• Максимальная рабочая температура +60 C - не применять рядом с источниками с сильным тепловыделением

Примеры использования

• Ввод силового кабеля в распределительный щит на фасаде здания
• Прокладка сигнальных кабелей в контроллеры станков в цехах с мойкой оборудования
• Герметизация входов в шкафы управления в пищевых производствах
• Монтаж в бетонные конструкции при скрытой прокладке проводки
• Системы серии Express - как часть модульной кабеленесущей сети

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше выбрать зажим с запасом по минимальному значению (например, 5 мм), чем использовать кабель 9,8 мм в зажиме, рассчитанном на максимум 10 мм
• Для плоского кабеля - используйте зажим так, чтобы его широкая сторона была направлена вдоль оси ввода, а не поперёк
• При использовании в холодных условиях (+5 C и ниже) перед монтажом нагрейте зажим до комнатной температуры - полиамид становится более эластичным
• Не используйте смазки или масла - они разрушают уплотнительное кольцо
• Артикул 52700 от DKC (ДКС) легко заменяем - аналоги с PG11 и IP68 должны иметь точно такие же параметры уплотнения и резьбы
