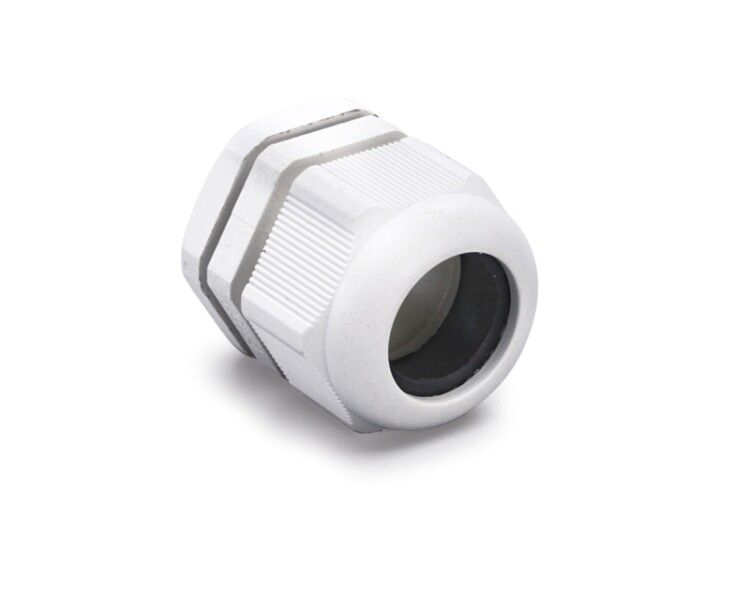

Кабельный ввод (сальник) PG-11 (5-10 мм) | 6448 Fortisflex КВТ

Кабельный ввод Fortisflex КВТ 6448 (PG 11, 5–10 мм) предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования в условиях повышенной запыленности, влаги и перепадов температур. Этот сальник сочетает надежную защиту IP68, прочный корпус из нейлона и эластичное уплотнение из неопрена, что делает его подходящим для промышленных систем, где важна долговечность и безопасность.

Назначение и область применения

Кабельный ввод PG 11 используется для герметизации проходов кабелей и проводов в корпусах распределительных щитов, автоматических станков, конвейеров, насосных установок и другого промышленного оборудования. Подходит для сред с высокой влажностью, агрессивными жидкостями и широким диапазоном температур. Применяется там, где требуется защита от пыли, брызг воды и временного погружения.

Технические характеристики

• Номинальный размер резьбы: PG 11 (по DIN 40430)
• Диапазон сечений кабеля: 5–10 мм
• Наружный диаметр: 17,8 мм
• Длина резьбы: 8 мм
• Размер шестигранника: 23,7 мм - позволяет затягивать ключом на 24 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: –40 … +100 C (кратковременно до +120 C)
• Материал корпуса: нейлон 6.6, самозатухающий, соответствует UL94V2
• Материал уплотнения: неопрен - устойчив к маслам, топливу, озону и старению
• Тип уплотнения: многослойное кольцо - обеспечивает плотное прилегание к кабелям разного диаметра
• Наличие контргайки: да - фиксирует положение ввода после монтажа
• Разъемный сальник: да - можно собирать/разбирать без демонтажа кабеля
• Цвет: светло-серый
• Защитное покрытие: необработанная поверхность - без антикоррозийного слоя
• Содержание галогенов: да - не соответствует требованиям Halogen-free

Совместимость и монтаж

Кабельный ввод Fortisflex КВТ 6448 монтируется в отверстие диаметром 17,8 мм, просверленное или продавленное в металлическом или пластиковом корпусе. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-PG. После установки ввод закручивается в корпус, затем контргайка фиксирует его от самоотвинчивания. Уплотнительная мембрана адаптируется к внешнему диаметру кабеля - от 5 до 10 мм. Разъемная конструкция позволяет менять кабели без замены самого ввода.

Безопасность и стандарты

Сальник соответствует стандарту DIN 40430 для резьбы PG. Степень защиты IP68 подтверждена испытаниями на пылевую и водонепроницаемость. Материал корпуса - нейлон 6.6 с классом горючести UL94V2, что снижает риск распространения пламени. Однако наличие галогенов исключает применение в системах с требованием Halogen-free (например, в метро, железных дорогах, судостроении).

Преимущества

• Многослойное уплотнение из неопрена обеспечивает герметичность даже при изменении диаметра кабеля в пределах 5–10 мм
• Контргайка со стопорными засечками предотвращает случайное ослабление при вибрации
• Высокая термостойкость - работает в холодных складах и нагреваемых камерах
• Устойчивость к маслам, бензину, дизтопливу и химикатам - подходит для машинного отделения
• Разборная конструкция - экономит время при обслуживании и модификации цепей
• Маркировка размера ключа на гайке - ускоряет монтаж и минимизирует ошибки

Ограничения применения

• Не применяется в системах, где запрещено использование материалов с галогенами (например, в железнодорожном транспорте, метрополитене, некоторых объектах энергетики)
• Не предназначена для постоянного погружения под давлением - IP68 допускает временное погружение, но не работу под водой постоянно
• Необработанная поверхность корпуса не защищена от коррозии - не используйте в агрессивных химических средах или на открытых площадках без дополнительной защиты
• Подходит только для кабелей с наружным диаметром 5–10 мм; более тонкие или толстые кабели не будут герметично уплотнены

Примеры использования

• Ввод силовых кабелей в частотные преобразователи на заводе
• Герметизация сигнальных проводов в контроллере технологической линии
• Проход кабелей в корпуса насосов, работающих во влажных помещениях
• Подключение датчиков в системах автоконтроля на пищевых производствах
• Фиксация кабелей в распределительных щитах на открытых площадках с перепадами температур

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 5–10 мм. Если кабель слишком тонкий, используйте дополнительные вставки или выберите меньший размер PG.
• Затягивайте контргайку рукой до упора, потом доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не повредить уплотнение.
• Для сверления отверстий используйте только рекомендованные прессы и матрицы - некорректный размер вызывает трещины в корпусе и потерю герметичности.
• Если вы работаете в местах с возможным воздействием растворителей - протестируйте совместимость неопрена с конкретной средой перед установкой.
• Этот сальник не подходит для экологически чистых проектов - если нужен Halogen-free вариант, рассмотрите аналоги с маркировкой HF или ECO.
