Сальник - Зажим кабельный с контргайкой IP68 PG11 диаметр кабеля 5 10мм (розница) | 52700R DKC ДКС

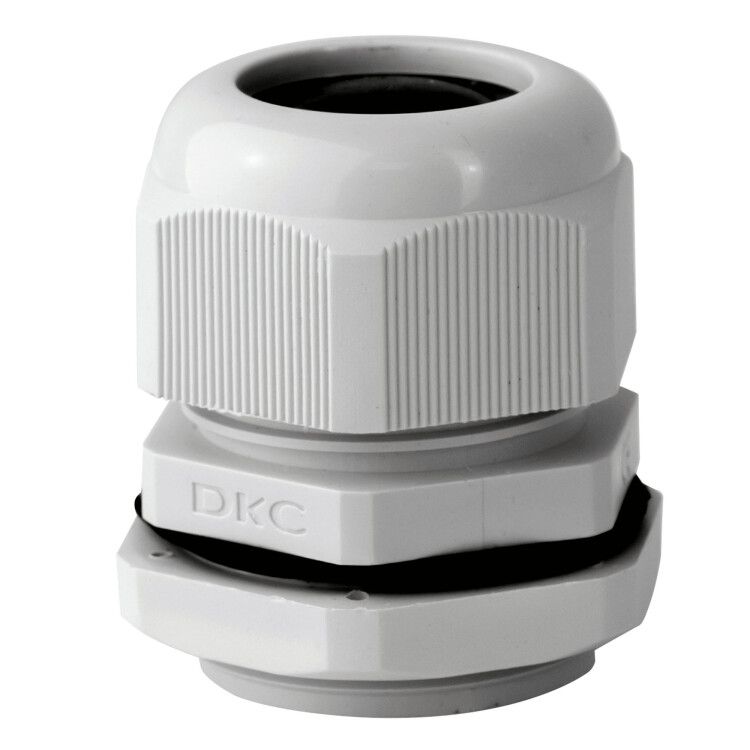

Кабельный зажим DKC Express 52700r обеспечивает герметичный ввод кабеля в электрооборудование с уровнем защиты IP68, подходящ для установки в шкафах, щитках и распределительных коробках. Устройство совместимо с кабелями диаметром 5–10 мм и оснащено контргайкой для надёжной фиксации.

Назначение и область применения

Кабельный зажим DKC Express 52700r предназначен для герметичного прохода силовых и сигнальных кабелей через стенки электрических шкафов, распределительных коробок, корпусов оборудования и других устройств. Применяется в системах кабелепровода серии Express, особенно там, где требуется повышенная защита от пыли, влаги и механических воздействий — например, на производствах, в помещениях с высокой влажностью, на фасадах зданий или в монолитном бетоне.

Технические характеристики

• Номинальный размер резьбы: 11 PG (0,5 дюйма)
• Диапазон диаметров кабеля: 5–10 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA — прочный, химически стойкий, безгалогенный
• Температурный диапазон: от –25 °C до +60 °C
• Длина резьбы: 8 мм
• Размер ключа: 24 мм — для затяжки
• Тип уплотнения: многослойное уплотнительное кольцо из эластомера
• Форма: прямолинейная, разъёмная конструкция
• Цвет: светло-серый
• Покрытие: необработанная поверхность — без антикоррозийного слоя
• Поддержка плоского кабеля: да — благодаря гибкому уплотнению
• Взрывобезопасность: да — соответствует требованиям взрывозащищённых зон
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный зажим DKC Express 52700r имеет метрическую резьбу PG11 и совместим с любыми отверстиями, подготовленными под этот стандарт. Для монтажа:

• Проделайте отверстие в стенке шкафа или корпуса диаметром, соответствующим резьбе PG11 (обычно ~13,5 мм).
• Вставьте зажим с уплотнителем внутрь отверстия.
• Наденьте контргайку и закрутите её ключом на 24 мм до плотного прилегания.
• Протяните кабель через центральное отверстие; уплотнитель автоматически сожмётся вокруг него при затяжке.

Конструкция разъёмная — позволяет заменить уплотнитель без демонтажа всего устройства. Подходит для кабелей круглого и плоского сечения — уплотнитель адаптируется к форме провода.

Безопасность и стандарты

Кабельный зажим DKC Express 52700r выполнен из материалов без галогенов, что снижает выделение токсичных веществ при возгорании. Соответствует требованиям к взрывозащищённому оборудованию. Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой — включая временные погружения. Материал полиамид PA устойчив к большинству масел, растворителей и агрессивным средам, характерным для промышленных объектов.

Преимущества

• Высокая степень герметизации IP68 — выше, чем у стандартных IP65/IP67
• Многослойное уплотнение гарантирует долговечную Seal даже при колебаниях температуры
• Поддержка плоского кабеля — не требует специальных переходников
• Разъёмная конструкция — удобна для сервисного обслуживания
• Ударопрочность и термостойкость — выдерживает условия монолитного бетонирования и открытых фасадов
• Совместимость с системой Express — легко интегрируется в комплексные решения DKC

Ограничения применения

• Не предназначена для кабелей диаметром менее 5 мм — возможен проскальзывание и потеря герметичности
• Не рекомендовано использование при температурах ниже –25 °C — материал становится хрупким
• Не подходит для кабелей с внешним диаметром более 10 мм — риск повреждения уплотнителя
• Поверхность не покрыта антикоррозийным слоем — не использовать в агрессивных химических средах без дополнительной защиты
• Резьба PG11 несовместима с NPT или метрической G — требуется точное соответствие отверстия

Примеры использования

• Герметичный ввод кабеля в распределительный щит на производстве с мойкой оборудования
• Прокладка сигналов от датчиков в бетонных конструкциях зданий
• Подключение кабелей к корпусам управления на фасадах зданий — при открытой прокладке по системе Express
• Электроустановки во взрывоопасных зонах класса Zone 1/Zone 21
• Системы автоматизации в пищевой и фармацевтической промышленности — где важна чистота и отсутствие галогенов

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля — он должен попадать в диапазон 5–10 мм. Несоответствие снижает защиту.
• При использовании с плоским кабелем ориентируйте его так, чтобы наибольшая толщина была перпендикулярна оси зажима — это улучшает уплотнение.
• Затягивайте контргайку равномерно, не переусердствуйте — перетяжка может деформировать уплотнитель.
• Если зажим установлен в бетон, убедитесь, что отверстие не имеет трещин — они нарушают герметичность.
• Для частой замены кабелей выбирайте модели с разъёмной конструкцией — как DKC Express 52700r — она экономит время на обслуживание.
