Корпус пластиковый RAM box IP67 300х200х146 мм (высота крышки 21) стенка с выбивными фланцами прозрачная крышка | 532211 DKC ДКС

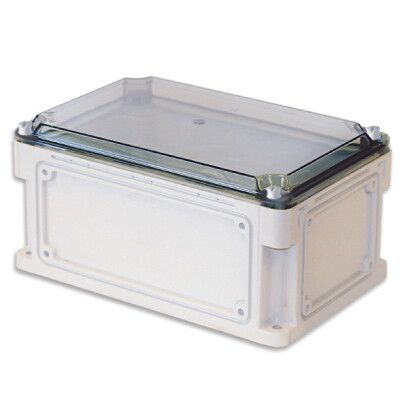

Корпус пластиковый 300х200х146 мм IP66/IP67, с выбивными фланцами, прозрачная крышка H=21 мм от DKC (ДКС), артикул 532211, предназначен для защиты электрооборудования в сложных внешних условиях. Отличается повышенной ударопрочностью, герметичностью и возможностью контроля состояния внутренних компонентов без вскрытия.

Назначение и область применения

Корпус используется для монтажа электрических и электронных устройств, требующих защиты от пыли, влаги, перепадов температур и механических воздействий. Подходит для установки на улице, в цехах, на производственных линиях, в системах автоматизации и транспорта. Особенно эффективен там, где требуется постоянный визуальный контроль работы оборудования - например, в распределительных щитах, модулях управления, реле и контакторах.

Технические характеристики

• Габариты: 300×200×146 мм (длина × ширина × высота); высота крышки - 21 мм
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м
• Материал: поликарбонат - прочный, термостойкий, не подвержен коррозии
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,8 кг, падающего с 56 см)
• Цвет: 7035 (серый)
• Климатическое исполнение: УХЛ1 - работает при температурах от −40C до +40C
• Устойчивость к УФ-излучению - материал не желтеет и не хрупнеет под солнечным светом
• Тип крышки: прозрачная, позволяет наблюдать за состоянием внутреннего оборудования
• Замок: есть - обеспечивает безопасность доступа
• Монтажная пластина: регулируемая по глубине - удобна для точной настройки положения компонентов
• Выбивные фланцы: позволяют легко проделывать отверстия под кабели и трубки без специального инструмента
• Соединяемый в ряд: да - можно монтировать несколько корпусов рядом без зазора
• Подходит для метрического монтажа: да - совместим с креплениями M4–M8

Совместимость и монтаж

Корпус крепится навесным способом - на стену, опору или столб. Для монтажа на столбе предусмотрены специальные крепёжные элементы (входят в комплект или приобретаются отдельно). Выбивные фланцы позволяют сделать отверстия под кабельные вводы диаметром до 20 мм - достаточно надавить на нужный участок и удалить пробку. Герметичность сохраняется только при использовании уплотнителей в местах ввода кабелей. Монтажная пластина перемещается вдоль оси корпуса, что позволяет точно расположить оборудование относительно входных/выходных каналов. Прозрачная крышка фиксируется четырьмя болтами; её можно снимать без демонтажа всего устройства.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 (стандарт степени защиты IP), EN 62208 (корпуса для электрических устройств) и имеет сертификат на применение в условиях УХЛ1. Материал поликарбоната не поддерживает горение и соответствует нормам UL94 V-0. Ударопрочность IK09 подтверждает соответствие стандарту IEC 62262. Наличие замка соответствует требованиям безопасности для доступа к электрооборудованию в открытых зонах.

Преимущества

• Высокая герметичность IP67 - надёжная защита даже при прямом попадании воды
• Прозрачная крышка - возможность визуальной диагностики без вскрытия корпуса
• Поликарбонат - легче металла, не ржавеет, не проводит ток
• Ударопрочность IK09 - выдерживает случайные повреждения при обслуживании
• Регулируемая монтажная плита - снижает риск перегрузки кабелей и упрощает сборку
• Соединение в ряд - экономит место и упрощает масштабирование системы
• Устойчивость к УФ - долгий срок службы на солнце без потери цвета и прочности

Ограничения применения

• Не предназначена для длительного погружения в воду - IP67 допускает лишь временное воздействие
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-обозначение)
• Пластиковая конструкция менее устойчива к длительному воздействию агрессивных химических веществ (например, растворители, кислоты)
• Прозрачная крышка не экранирует электромагнитные помехи - не подходит для чувствительной радиоэлектроники без дополнительного экрана
• При монтаже на столб необходимо использовать комплект креплений, не входящих в базовую комплектацию

Примеры использования

• Щит управления насосной станцией на улице
• Контроллер конвейера в пищевой промышленности
• Распределительный бокс для датчиков на тепломагистрали
• Автоматический выключатель в парковой системе освещения
• Электронный модуль в холодильном контейнере

Практические советы

• Перед установкой проверьте посадочные диаметры выбранных кабельных вводов - они должны совпадать с размерами выбиваемых фланцев (до 20 мм)
• Обязательно используйте уплотнительные кольца в месте ввода кабеля - иначе IP67 будет нарушен
• При монтаже на столб закрепите корпус снизу, чтобы исключить прогиб при ветровой нагрузке
• Не затягивайте болты крышки слишком сильно - поликарбонат может треснуть
• Для частого обслуживания рассмотрите вариант с непрозрачной крышкой - она лучше защищает от солнечного нагрева
• При соединении нескольких корпусов в ряд соблюдайте минимальный шаг между ними - не менее 5 мм для вентиляции
