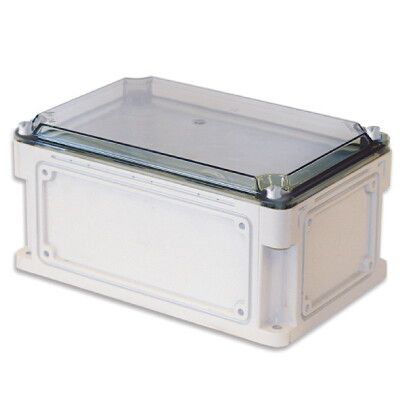

Корпус пластиковый RAM box IP67 400х200х146 мм (высота крышки 21) стенка с выбивными фланцами прозрачная крышка | 542211 DKC ДКС

Корпус пластиковый 400х200х146 мм IP66/IP67, с выбивными фланцами, прозрачная крышка H=21 мм от DKC (ДКС), артикул 542211, предназначен для защиты электрооборудования в условиях открытого воздуха. Этот корпус из поликарбоната сочетает прочность, герметичность и возможность визуального контроля внутреннего состояния без вскрытия.

Назначение и область применения

Корпус используется для размещения коммутационных аппаратов, автоматических выключателей, реле, модулей управления и других компонентов, требующих защиты от внешних воздействий. Подходит для уличной установки на столбах, стенах зданий, в промышленных зонах и на объектах с повышенной влажностью или запылённостью. Особенно эффективен там, где требуется постоянный визуальный контроль работы оборудования - например, на насосных станциях, системах освещения, транспортерах или пунктах распределения энергии.

Технические характеристики

• Габариты: 400×200×146 мм (длина × ширина × высота), высота крышки - 21 мм
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 м)
• Материал: поликарбонат - устойчив к УФ-излучению, перепадам температур, химическим веществам и механическим повреждениям
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Цвет: 7035 RAL (серый)
• Климатическое исполнение: УХЛ1 - работает при температурах от −40C до +40C
• Застекленная прозрачная крышка - позволяет наблюдать за состоянием оборудования без открытия корпуса
• Наличие замка - обеспечивает безопасность доступа
• Выбивные фланцы - позволяют легко проделывать отверстия под кабели и трубопроводы
• Регулируемая монтажная пластина - даёт гибкость при установке внутри корпуса
• Способ крепления: навесной, с возможностью монтажа на столб
• Возможность соединения в ряд - несколько корпусов можно установить рядом без потери герметичности
• Подходит для метрического монтажа - совместим с крепёжными элементами M4–M8

Совместимость и монтаж

Корпус 542211 от DKC рассчитан на установку стандартных DIN-рейки и компактных устройств. Для монтажа используйте крепёжные отверстия на задней стенке - они подходят для крепления на плоскую поверхность или на круглые опоры (например, столбы). Выбивные фланцы следует пробивать осторожно, чтобы не повредить уплотнительную зону. После удаления фланца обязательно установите уплотнитель (резиновое кольцо) вокруг входа кабеля - это предотвращает снижение степени защиты IP67. Монтажная пластина регулируется по глубине, что удобно при использовании крупных компонентов или при необходимости увеличения воздушного зазора.

Безопасность и стандарты

• Соответствует требованиям EN 50102 (класс ударопрочности IK09)
• Защита IP67 соответствует IEC 60529
• Материал поликарбоната не поддерживает горение - самозатухающий по UL94 V-0
• Климатическое исполнение УХЛ1 - сертифицирован для эксплуатации в холодном и умеренно влажном климате

Преимущества

• Прозрачная крышка исключает необходимость частого вскрытия корпуса - снижает риск попадания влаги и пыли
• Высокая ударопрочность IK09 делает корпус надёжным даже в местах с риском случайных повреждений
• Поликарбонат не ржавеет, не деформируется под действием солнечного света и не теряет прочность при низких температурах
• Возможность соединения в ряд позволяет организовать компактные группы корпусов без дополнительных кожухов
• Регулируемая пластина упрощает адаптацию под оборудование различной толщины

Ограничения применения

• Не предназначен для длительного погружения в воду - IP67 допускает лишь временное погружение (до 30 мин при 1 м глубины)
• Не рекомендуется для установки в зонах с постоянным воздействием агрессивных химикатов (кислоты, щёлочи, растворители)
• Прозрачная крышка не является защитной стеклянной панелью - не выдерживает значительных точечных ударов
• При монтаже на столб необходимо использовать специальные кронштейны - корпус не имеет встроенных креплений для этого
• Не подходит для установки мощных тепловыделяющих устройств без принудительного охлаждения - внутренний объём ограничен

Примеры использования

• Электрощит на уличном фонаре с реле времени и контактором
• Контрольный щит на насосной станции с датчиками уровня и автоматикой
• Распределительный пункт на производстве с PLC и модулями ввода/вывода
• Аварийное освещение в парковках и тоннелях
• Автоматизация системы полива - управление клапанами через реле в корпусе

Практические советы

• Перед установкой проверьте, что все выбиваемые фланцы находятся в нужных местах - после удаления их нельзя вернуть
• Используйте только полиуретановые уплотнители, совместимые с IP67 - обычные резиновые кольца не обеспечивают нужную герметичность
• При монтаже на столб закрепляйте корпус снизу - это предотвращает скопление воды в нижней части
• Не затягивайте болты крышки слишком сильно - это может деформировать поликарбонат и нарушить уплотнение
• Для долговременной эксплуатации в условиях сильного солнца периодически протирайте прозрачную крышку - пыль снижает видимость
• При групповой установке нескольких корпусов 542211 от DKC соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода
