Монтажная плата для основания 400х200 с крепежом | 503420 DKC ДКС

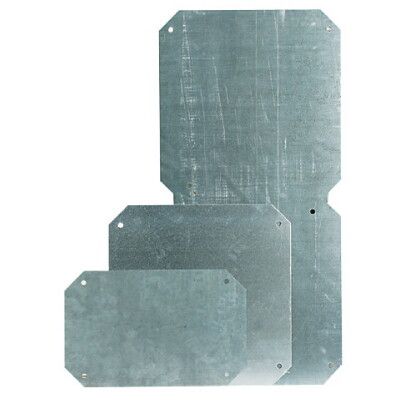

Плата монтажная 400х200 с крепежом для корпуса оцинкованного от DKC предназначена для фиксации внутреннего оборудования внутри корпусов серии RAM box. Она сочетает прочность оцинкованной стали с точными габаритами, чтобы обеспечить надёжную установку в стандартизированных корпусах.

Назначение и область применения

Плата монтажная 400х200 с крепежом для корпуса оцинкованного используется для крепления электрических и электронных компонентов - модулей автоматики, реле, контакторов, блоков питания - внутри корпусов серии RAM box. Подходит для установки в условиях повышенной влажности, запылённости или на объектах с риском механических повреждений. Применяется в промышленной автоматизации, на транспорте, в системах управления и распределительных щитах.

Технические характеристики

• Размеры: 400 × 200 мм
• Толщина материала: 1,5 мм
• Материал: сталь с цинковым покрытием
• Покрытие: оцинкованное (защита от коррозии)
• Комплектация: плата + крепёжные элементы (болты, гайки, шайбы)
• Совместима с корпусами серии RAM box

Совместимость и монтаж

Плата монтажная 400х200 с крепежом для корпуса оцинкованного рассчитана исключительно на использование с корпусами серии RAM box. Установка выполняется через предварительно просверленные отверстия в стенках корпуса - плата крепится болтами к боковым направляющим. Крепёж в комплекте позволяет зафиксировать плату без дополнительных деталей. Посадочные отверстия соответствуют стандартному шагу корпусов RAM box. Перед монтажом проверьте соответствие расположения отверстий на плате и корпусе.

Безопасность и стандарты

Плата не имеет собственной степени защиты IP, но её применение в корпусах RAM box обеспечивает общую степень защиты до IP67 благодаря полиуретановому уплотнителю крышки. Материал - оцинкованная сталь - не содержит токсичных веществ и соответствует требованиям безопасности для промышленного использования. Соответствует рекомендациям производителя DKC для сборки в рамках серии RAM box.

Преимущества

• Увеличивает жесткость и устойчивость внутренней начинки корпуса - снижает вибрацию и перегрузки на клеммы
• Цинковое покрытие защищает от коррозии даже при длительном воздействии влаги
• Готовый комплект крепежа экономит время монтажа
• Точная геометрия (400×200 мм) гарантирует плотную посадку в корпус RAM box без зазоров
• Подходит для массовой сборки - одинаковая конфигурация во всех корпусах этой серии

Ограничения применения

• Не применяется вне корпусов серии RAM box - несовместима с другими типами корпусов
• Не предназначена для крепления тяжёлого оборудования свыше 15–20 кг - возможна деформация при перегрузке
• Не заменяет основную несущую раму - служит только для фиксации малогабаритных компонентов
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк со временем разрушается

Примеры использования

• Контроллеры PLC в промышленных пультах управления
• Источники бесперебойного питания (ИБП) в распределительных щитах
• Реле времени и терморегуляторы на уличных пунктах контроля
• Электронные модули в транспортных средствах (вагоны, автобусы, спецтехника)
• Автоматические системы освещения в тоннелях и на эстакадах

Практические советы

• Перед установкой проверьте, что все отверстия на плате совпадают с отверстиями в корпусе - не используйте силу, если не совпадает
• При использовании в сыром помещении дополнительно смажьте резьбу крепежа антикоррозийной смазкой
• Не сверлите новые отверстия в плате - это нарушает целостность цинкового слоя и вызывает быструю коррозию
• Для тяжёлых компонентов (например, больших трансформаторов) используйте дополнительные опоры - плата не является несущей конструкцией
• Плата монтажная 400х200 с крепежом для корпуса оцинкованного - часть единой экосистемы DKC; лучше комбинировать с другими элементами серии RAM box для гарантированной совместимости
