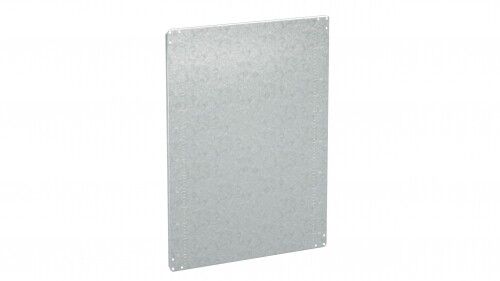

Монтажная плата для шкафа ST 400х400 | R5ST044MP DKC ДКС

Монтажная плата для шкафа ST 400х400 мм от DKC (ДКС), артикул r5st044mp, предназначена для фиксации электрооборудования внутри шкафов серии ST/STX/STE/STEX/STH. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для компактного и упорядоченного монтажа.

Назначение и область применения

Монтажная плата для шкафа ST 400х400 мм используется для крепления автоматических выключателей, контакторов, реле, модульных устройств и других элементов внутренней проводки в распределительных шкафах. Подходит для промышленных, энергетических и автоматизированных систем, где требуется жесткая, долговечная и легко доступная поверхность для сборки.

Технические характеристики

• Формат: 350×350 мм (В×Ш)
• Толщина материала: 1,8 мм
• Материал: сталь
• Покрытие: оцинкованное
• Совместима с корпусами ST/STX/STE/STEX/STH габаритом 400×400 мм
• Имеет предварительно выполненные вырезы для установки в корпус
• Разметка выполнена в двух направлениях - для удобства расположения оборудования
• Вырез для заземления расположен так, чтобы его можно было подключить после установки платы в шкаф

Совместимость и монтаж

Плата рассчитана исключительно на установку в шкафы серии ST/STX/STE/STEX/STH с внешними габаритами 400×400 мм. Размер самой платы - 350×350 мм - позволяет ей свободно помещаться в корпус с зазором для крепления. Для монтажа достаточно совместить вырезы на плате с соответствующими крепёжными точками внутри шкафа и зафиксировать её болтами или заклёпками. Разметка на поверхности позволяет точно располагать DIN-рейки и оборудование без дополнительных замеров.

Безопасность и стандарты

Оцинкованное покрытие защищает сталь от коррозии, что повышает срок службы в условиях повышенной влажности или агрессивной среды. Конструкция соответствует требованиям к механической прочности и электробезопасности, применяемым в промышленном оборудовании. Наличие специального выреза для заземления обеспечивает надёжный контакт с контуром заземления шкафа.

Преимущества

• Увеличивает скорость сборки благодаря готовым вырезам и разметке
• Не требует сверления или резки при установке - всё подготовлено заводом
• Оцинкованная поверхность устойчива к ржавчине даже при частых влажных циклах
• Поддерживает плотное и равномерное распределение нагрузки от тяжёлого оборудования
• Заземляющий вырез позволяет выполнять соединение без демонтажа платы

Ограничения применения

• Не подходит для шкафов других серий или размеров - например, 300×300 или 500×500 мм
• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка не является химически стойким покрытием
• Максимальная нагрузка определяется прочностью креплений шкафа; не следует перегружать плату тяжёлыми устройствами без дополнительной поддержки

Примеры использования

• Электрошкаф управления насосной станцией
• Распределительный шкаф на конвейере в пищевой промышленности
• Автоматический шкаф управления HVAC-системой
• Щиты для PLC и датчиков в цехах с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что внутренние размеры вашего шкафа точно соответствуют 400×400 мм - даже небольшое отклонение может помешать установке
• Используйте пластиковые или металлические крепления с подходящей длиной - слишком длинные болты могут задеть заднюю стенку шкафа
• При использовании DIN-реек учитывайте, что разметка на плате ориентирована на обе стороны - выберите нужное направление заранее
• Для лучшей теплоотдачи оставляйте минимальный зазор между оборудованием и задней стенкой шкафа - плата не служит радиатором
• Артикул r5st044mp - единственный вариант этой модели; другие размеры или материалы в серии RAM block не совпадают по форме и местам крепления
