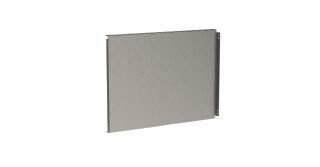

Монтажная плата, секционная, В=800мм, для шкафов DAE/CQE Ш=400мм | R5PCE4800 DKC ДКС

Плата монтажная секционная для шкафов DAE/CQE, 800x400мм DKC - элемент системы RAM block, предназначенный для фиксации и распределения оборудования внутри шкафов автоматизации. Благодаря перфорации и оцинкованному покрытию, эта плата совместима со стандартными креплениями и устойчива к коррозии, что делает её надёжным решением для промышленного использования.

Назначение и область применения

Плата монтажная секционная для шкафов DAE/CQE, 800x400мм DKC используется для создания жёстких вертикальных секций внутри шкафов серии RAM block. Она позволяет равномерно распределить нагрузку от тяжёлых устройств - модулей автоматики, реле, контакторов, преобразователей частоты - и организовать удобный доступ к оборудованию. Применяется в шкафах управления, системах релейной защиты, контроля технологических процессов на заводах, в насосных станциях и на объектах энергетики.

Технические характеристики

• Размеры: 800 мм (высота) × 400 мм (ширина)
• Тип изделия: монтажная плата с перфорацией
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Цвет: серебристый
• Перфорация: да - стандартные отверстия под крепление DIN-рейки, кронштейнов и других аксессуаров системы RAM block

Совместимость и монтаж

Плата монтажная секционная для шкафов DAE/CQE, 800x400мм DKC совместима с другими элементами системы RAM block: профилями, направляющими, крепёжными планками и кронштейнами. Устанавливается вертикально на раму шкафа с помощью болтов или специальных зажимов, входящих в комплект аксессуаров. Перфорация позволяет легко крепить DIN-рейки, кабельные каналы и другие компоненты без дополнительной обработки поверхности. Для монтажа требуется минимум инструментов - отвёртка и уровень. Убедитесь, что посадочные точки соответствуют габаритам шкафа - высота 800 мм требует наличия свободного места в корпусе не менее 820 мм.

Безопасность и стандарты

Плата изготовлена из стали толщиной, соответствующей требованиям к механической прочности шкафов RAM block (IK10). Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Совместима с шкафами класса защиты IP65–IP66, однако сама плата не является элементом герметизации - она лишь служит основой для крепления оборудования внутри защищённого корпуса.

Преимущества

• Универсальная перфорация - совместима с большинством стандартных креплений
• Оцинкованное покрытие - долговечность даже в сырых помещениях
• Жесткая конструкция - выдерживает значительную массу оборудования
• Интеграция в систему RAM block - возможность масштабирования и модульной сборки
• Не требует сварки или доработки - готова к использованию сразу после доставки

Ограничения применения

• Не предназначена для самостоятельного крепления - требует установки в шкаф RAM block
• Не обеспечивает пылевлагозащиту самостоятельно - работает только в составе закрытого корпуса с IP65/IP66
• Не рекомендуется использовать вне шкафов - отсутствует защита от внешнего воздействия
• Подходит только для вертикальной установки; горизонтальное применение не предусмотрено конструкцией

Примеры использования

• Фиксация DIN-реек с PLC-модулями в шкафу управления насосной станцией
• Размещение реле защиты и терморегуляторов в промышленном щите на пищевом производстве
• Организация секции для силовой аппаратуры в шкафу автоматизации конвейера
• Установка в качестве перемычки между двумя секциями шкафа для распределения кабелей

Практические советы

• Проверьте перед монтажом, чтобы отверстия на плате совпадали с крепёжными точками шкафа - не все модели RAM block имеют одинаковое расположение.
• При использовании тяжёлого оборудования (например, частотных преобразователей) дополнительно закрепите плату снизу и сверху, чтобы исключить прогиб.
• Не используйте пластиковые хомуты для крепления проводов прямо на перфорированных участках - они могут повредить оцинкованное покрытие. Лучше крепить через DIN-рейку.
• Плата монтажная секционная для шкафов DAE/CQE, 800x400мм DKC не требует обслуживания, но при длительной эксплуатации в агрессивной среде проверяйте целостность цинкового слоя - при наличии повреждений можно обработать анкоррозийным спреем.
