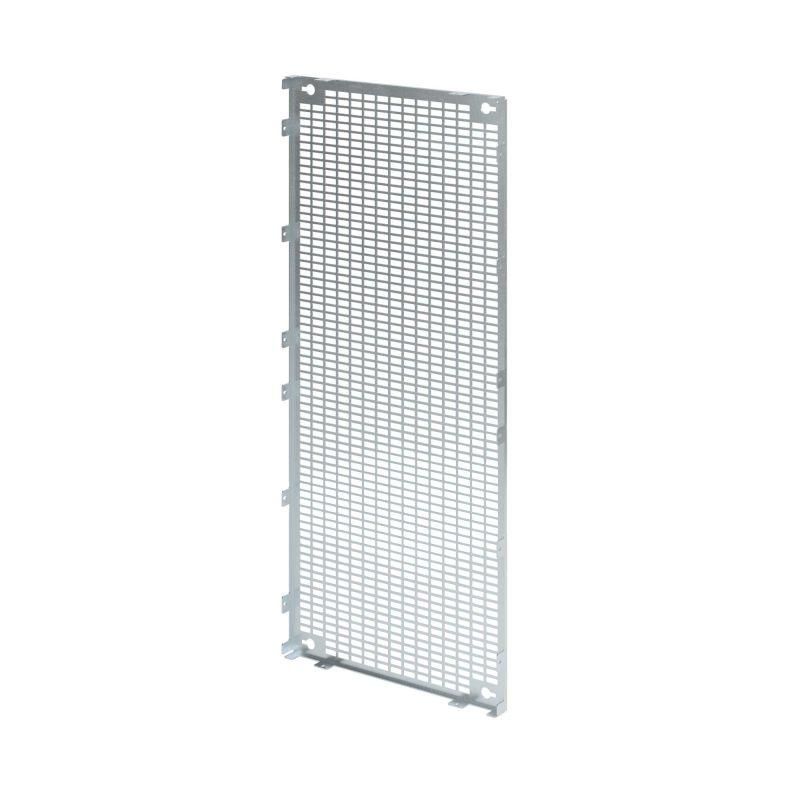

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 400x800 мм | R5LPP0408 DKC ДКС

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 400x800 мм от DKC - это элемент для фиксации аппаратуры внутри распределительных шкафов. Выполненная из оцинкованной стали, она сочетает прочность, устойчивость к коррозии и возможность гибкой компоновки оборудования. Артикул r5lpp0408 относится к серии RAM block и предназначена для установки на боковые стенки шкафов.

Назначение и область применения

Монтажная плата перфорированная боковая для шкафа CQE используется для крепления электротехнического оборудования внутри металлических шкафов: автоматических выключателей, контакторов, реле, модулей управления, клеммных колодок и других устройств. Подходит для промышленных, энергетических и автоматизированных систем, где требуется компактная и надёжная организация внутренней проводки. Применяется в шкафах управления станками, конвейерами, системами вентиляции и освещения.

Технические характеристики

• Размеры: 400 × 800 мм (высота × глубина)
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина материала: 2 мм - обеспечивает жесткую основу для нагрузок
• Перфорация: да - равномерный ряд отверстий для крепления стандартных крепёжных элементов
• Исполнение: перфорированное (серия R5LPP)
• Крепление к шкафу: универсальное - подходит для установки на полную или промежуточную высоту корпуса
• Заземление: предусмотрено быстрое подключение к корпусу шкафа через контакт с опорными поверхностями

Совместимость и монтаж

Плата совместима со шкафами серии CQE и другими аналогичными конструкциями с подходящими размерами боковой стенки. Монтаж осуществляется с помощью болтов или заклёпок, которые крепят плату к раме шкафа. Для фиксации оборудования используются специальные клипсы C KLIP - они обеспечивают плотное и безопасное крепление в перфорацию без необходимости сверления. Комплект поставки включает саму плиту и необходимые монтажные аксессуары - крепёж и заземляющие элементы уже учтены в конструкции.

Безопасность и стандарты

Монтажная плата соответствует требованиям безопасности для электрооборудования в соответствии с ГОСТ Р 50030.5.1 и IEC 61439. Оцинкованное покрытие снижает риск возникновения коррозии, что продлевает срок службы и сохраняет электрическую целостность системы заземления. Наличие надёжного контрактного соединения с корпусом шкафа гарантирует эффективное заземление всех смонтированных устройств.

Преимущества

• Универсальная перфорация позволяет легко менять расположение оборудования без доработки
• Оцинкованная сталь устойчива к механическим повреждениям и воздействию окружающей среды
• Фиксация через клипсы C KLIP исключает люфт и обеспечивает долговечность крепления
• Автоматическое заземление через контакт с корпусом шкафа снижает время монтажа
• Высокая жёсткость конструкции предотвращает деформацию даже при значительной массе установленного оборудования

Ограничения применения

• Не предназначен для установки на вертикальные поверхности вне шкафов - требует жёсткой рамы для крепления
• Не рассчитана на внешнюю эксплуатацию - применяется только во внутренних помещениях с контролируемой влажностью
• Подходит только для оборудования, вес которого не превышает допустимую нагрузку на одну точку крепления (не более 5–7 кг на клипсу C KLIP)
• Не заменяет основную монтажную рейку - работает как дополнительный элемент для бокового размещения

Примеры использования

• Крепление реле времени и терморегуляторов на боковой стенке шкафа управления насосной станцией
• Установка клеммных колодок и преобразователей частоты в промышленном щите с ограниченным пространством
• Размещение сигнализаторов уровня и датчиков давления в шкафах автоматизации технологического процесса
• Организация вторичной цепи управления в распределительных шкафах на объектах ЖКХ и коммунального хозяйства

Практические советы

• При выборе между сплошной (R5LPS) и перфорированной (R5LPP) версией - выбирайте перфорированную, если оборудование будет часто перемещаться или изменяться
• Обязательно используйте клипсы C KLIP - обычные винты в перфорации могут вызвать деформацию и ослабить контакт
• Проверьте посадочные размеры шкафа перед заказом: плата 400×800 мм требует свободного места минимум 410 мм по высоте
• Для больших нагрузок распределяйте оборудование равномерно - не сосредотачивайте тяжёлые устройства в одном углу
• При сборке шкафа - сначала закрепите плату, затем проверьте её горизонтальность, прежде чем монтировать оборудование
