Монтажная плата, для шкафов DAE/CQE 1600 x 1200 мм | R5PCE16120 DKC ДКС

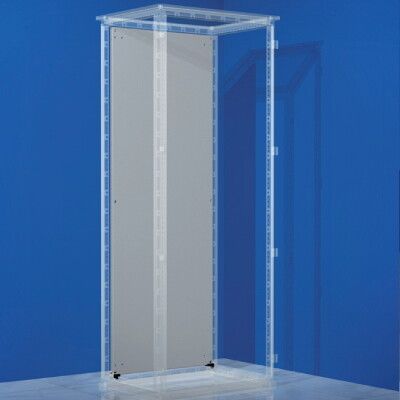

Плата монтажная для шкафов DAE/CQE/CAE 1600 x 1200 мм от DKC (ДКС), артикул r5pce16120, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Изготовлена из оцинкованной стали, выдерживает нагрузку до 600 кг и совместима со шкафами высотой 1600 мм и шириной 1200 мм.

Назначение и область применения

Плата монтажная для шкафов DAE/CQE/CAE 1600 x 1200 мм используется для крепления устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для промышленных объектов: заводов, насосных станций, энергообъектов, где требуется устойчивая и безопасная фиксация компонентов на вертикальной поверхности.

Технические характеристики

• Размеры: 1483 мм (высота) × 1086 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: есть - для гибкой фиксации крепежа
• Номинальная нагрузка: 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата рассчитана исключительно для шкафов DAE, CQE и CAE с габаритами 1600×1200 мм. Устанавливается на направляющие рамы шкафа с помощью болтов или заклепок через перфорированные отверстия. Перфорация позволяет регулировать положение оборудования вдоль всей площади платы. Для монтажа используйте крепеж M6–M8. Не применяйте самонарезающие винты - они не обеспечивают достаточной несущей способности при нагрузках выше 20 кг на точку крепления.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 50827.3-2009, который определяет требования к монтажным плитам для электрошкафов. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Соответствует требованиям безопасности для промышленного оборудования, установленному в рамках нормативов по электромонтажу.

Преимущества

• Высокая несущая способность - 600 кг - позволяет устанавливать массивные блоки без деформаций
• Оцинкованное покрытие увеличивает срок службы в сырых и пыльных помещениях
• Перфорированная поверхность даёт свободу расположения оборудования - можно менять схему сборки без замены платы
• Жесткая конструкция из стали 3 мм минимизирует вибрацию и резонанс при работе тяжелых устройств

Ограничения применения

• Не подходит для шкафов других размеров - даже небольшое расхождение в высоте (например, 1700 мм) делает установку невозможной
• Не предназначен для наружного монтажа - работает только внутри закрытых шкафов
• Не рекомендовано использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться при длительном воздействии
• Запрещено нагревать выше +80 C - возможна потеря антикоррозийных свойств покрытия

Примеры использования

• Установка частотных преобразователей на промышленных конвейерах
• Фиксация реле защиты и автоматических выключателей в распределительных шкафах подстанций
• Крепление PLC-контроллеров и модулей ввода-вывода в системах АСУ ТП
• Размещение силовых трансформаторов и дросселей в шкафах питания насосных станций

Практические советы

• Перед монтажом проверьте соответствие габаритов шкафа - ширина должна быть точно 1200 мм, высота - 1600 мм
• Используйте антивибрационные прокладки под тяжелые устройства - это продлит срок службы как платы, так и оборудования
• При использовании в пыльных помещениях периодически осматривайте зоны крепления - скопление пыли может затруднить доступ к болтам
• Не перегружайте одну точку крепления более чем на 20–25 кг - равномерно распределяйте вес по всей площади
• Плата монтажная для шкафов DAE/CQE/CAE 1600 x 1200 мм совместима с другими элементами серии RAM block - легко интегрируется в существующую систему
