Монтажная плата боковая для шкафа CQE (ВхГ)400x800мм 800x1000, RAL7011 - R5LPS0408 ДКС

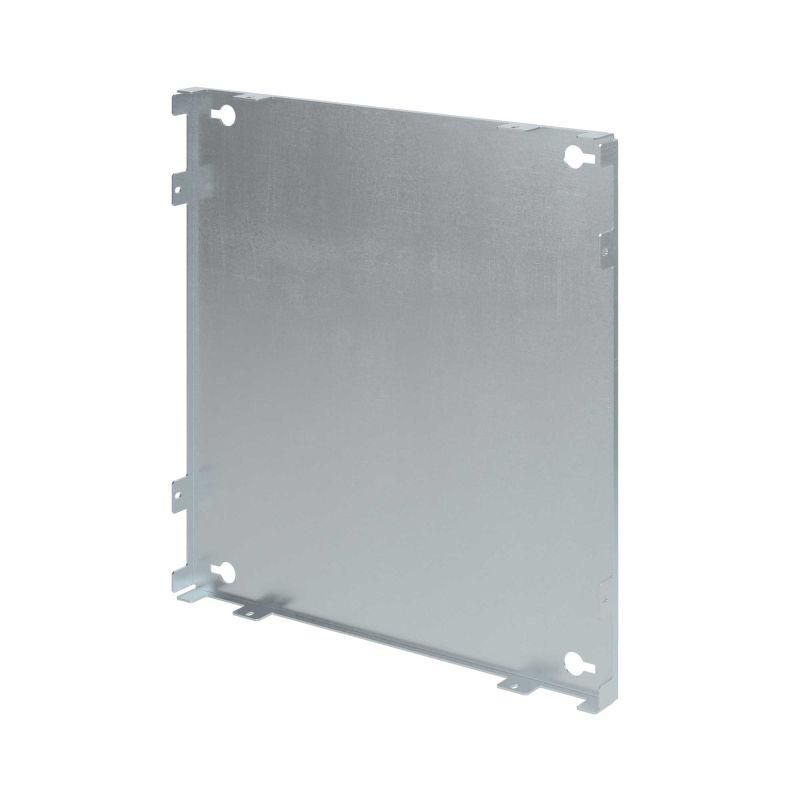

Монтажная плата боковая для шкафа CQE (ВхГ) 400x800 мм, DKC - элемент крепления для внутреннего оборудования в распределительных шкафах. Произведена из оцинкованной стали, совместима со шкафами серии RAM block, артикул r5lps0408.

Назначение и область применения

Монтажная плата боковая для шкафа CQE (ВхГ) 400x800 мм, DKC используется для фиксации электрооборудования внутри силовых и автоматических шкафов. Подходит для установки модулей, контакторов, реле, автоматических выключателей и других устройств, требующих жесткого крепления на вертикальной поверхности. Применяется в промышленной автоматизации, системах управления, энергетике и на объектах с высокими требованиями к надежности монтажа.

Технические характеристики

• Размеры: 400 мм (высота) × 800 мм (ширина)
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - позволяет крепить оборудование с помощью болтов и саморезов через отверстия
• Исполнение: перфорированное (серия R5LPP); также доступна сплошная версия (R5LPS)
• Комплект: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Плата совместима со шкафами серии RAM block от DKC. Крепится к боковой стенке шкафа с помощью стандартных кронштейнов или непосредственно к профилю корпуса. Возможна установка как на полную высоту шкафа, так и на промежуточной отметке - благодаря универсальной системе крепления. Для монтажа требуется минимум инструментов: отвертка и ключи под размеры входящих в комплект крепежных элементов. Перфорированные отверстия расположены с шагом, соответствующим стандартным крепежным позициям промышленного оборудования.

Безопасность и стандарты

Оцинкованное покрытие обеспечивает соответствие требованиям к долговечности и устойчивости к коррозии в соответствии с ГОСТ 14918. Монтажная плата боковая для шкафа CQE (ВхГ) 400x800 мм, DKC допускает прямое подключение к системе заземления шкафа - контакт осуществляется через металлический корпус при правильной сборке. Напряжение и ток не ограничиваются конструкцией платы - они определяются установленным оборудованием.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Ускоренный монтаж за счет готовых отверстий и комплектных крепежей
• Заземление реализовано напрямую через металл - не требует дополнительных проводников
• Универсальная высота крепления - подходит для любых типов шкафов серии RAM block
• Цинковое покрытие снижает риск повреждений при транспортировке и длительной эксплуатации

Ограничения применения

• Не предназначен для установки вне шкафов - не имеет собственной защиты IP
• Не рекомендовано использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Подходит только для шкафов с подходящими направляющими или профилем; несовместима с шкафами других серий без адаптеров
• Толщина материала 2 мм исключает возможность гибки или резки без специального инструмента

Примеры использования

• Фиксация контакторов и тепловых реле в шкафах управления насосными станциями
• Установка PLC-модулей и I/O-карт в системах автоматизации производства
• Крепление предохранителей и коммуникационных интерфейсов в распределительных пунктах
• Обустройство боковых панелей в шкафах для контроля температуры и вентиляции

Практические советы

• При заказе проверьте, нужна ли вам перфорированная версия (R5LPP) или сплошная (R5LPS) - отличаются только наличием отверстий
• Учитывайте посадочные размеры оборудования: отверстия на плате имеют стандартный шаг, не все устройства можно закрепить без адаптеров
• Для удобства сборки используйте магнитные отвертки - они помогают удерживать крепеж в труднодоступных местах
• После монтажа проверьте контакт между платой и корпусом шкафа - он необходим для эффективного заземления
• Артикул r5lps0408 - это именно перфорированная модель; если нужны сплошные пластины - ищите R5LPS аналоги
