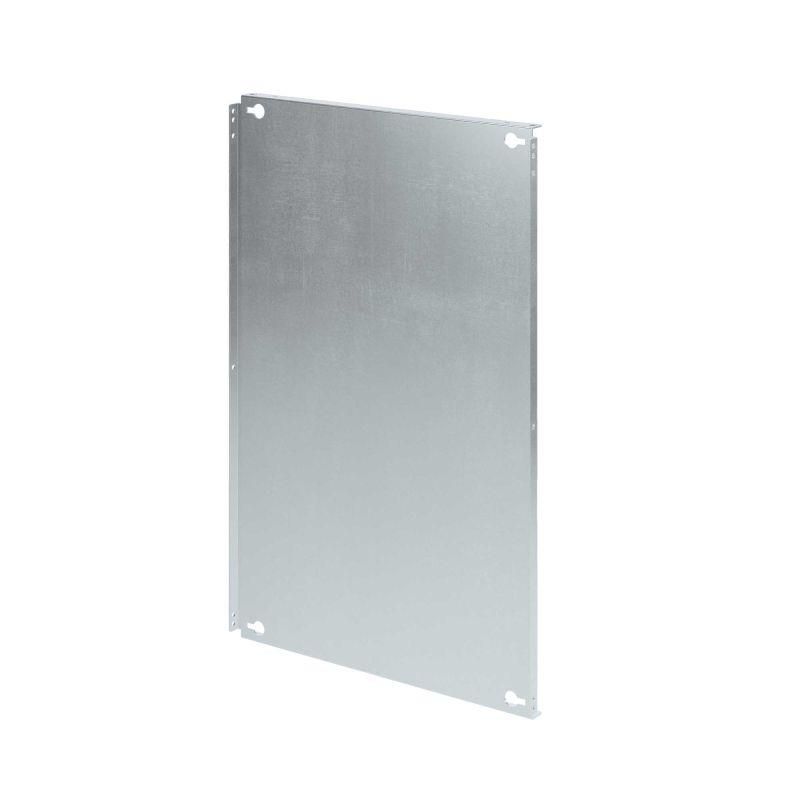

Монтажная плата частичная для шкафа CQE (ВхШ) 300x800 мм | R5PPS3008 DKC ДКС

Монтажная плата частичная для шкафа CQE (ВхШ) 300x800 мм DKC - элемент сборки распределительных шкафов, обеспечивающий надёжную фиксацию аппаратуры и удобный доступ к кабелям. Произведённая из оцинкованной стали, эта плата совместима с сериями RAM block и используется в системах автоматизации, управления и распределения электроэнергии.

Назначение и область применения

Монтажная плата частичная для шкафа CQE (ВхШ) 300x800 мм DKC применяется для крепления электротехнического оборудования внутри силовых и управляющих шкафов. Подходит для установки автоматических выключателей, контакторов, реле, модулей ввода/вывода и других устройств, требующих жёсткой фиксации на вертикальной поверхности. Частично перфорированный дизайн позволяет гибко располагать оборудование, сохраняя свободный доступ к задней части шкафа для прокладки кабелей.

Технические характеристики

• Размеры: высота 300 мм, ширина 800 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: наличие отверстий для крепления - обеспечивает возможность фиксации болтами, саморезами и крепёжными планками
• Исполнение: перфорированное (серия R5PPP); аналог со сплошной поверхностью - R5PPS
• Комплектация: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Монтажная плата частичная для шкафа CQE (ВхШ) 300x800 мм DKC совместима с рамками и каркасами шкафов серии CQE. Крепится к боковым направляющим и продольным рейкам шкафа с помощью стандартного крепёжа. Установка выполняется в горизонтальной ориентации - плита фиксируется параллельно полу. Для подключения заземления предусмотрены специальные точки - достаточно подсоединить провод заземления к одной из них, чтобы обеспечить контур для всего установленного оборудования.

Преимущества

• Увеличенная площадь поверхности (300×800 мм) даёт возможность разместить до 4–6 типовых модулей шириной 17,5 мм
• Оцинкованное покрытие повышает долговечность в агрессивных средах - например, на производствах с влажностью или химическими выбросами
• Перфорация позволяет легко адаптировать расположение оборудования без сверления - экономит время при изменении схемы
• Встроенные точки заземления исключают необходимость дополнительного монтажа перемычек между устройствами

Ограничения применения

• Не предназначен для установки тяжёлых устройств массой более 15 кг - требуется усиленная опора или дополнительные кронштейны
• Не рекомендуется использовать вне закрытых шкафов - открытое размещение снижает уровень защиты IP и увеличивает риск механических повреждений
• Подходит только для шкафов стандарта CQE; несовместима с другими сериями без адаптеров

Примеры использования

• Электрошкафы на заводах - крепление PLC, реле времени, преобразователей частоты
• Системы управления HVAC - установка терморегуляторов и контроллеров вентиляции
• Аварийные системы питания - монтаж ИБП, коммутирующих устройств и предохранителей
• Объекты ЖКХ - распределительные щиты в подвалах и насосных станциях

Практические советы

• При выборе между R5PPP (перфорированная) и R5PPS (сплошная) - берите перфорированную, если нужна гибкость в размещении оборудования; сплошную - если важна максимальная прочность и защита от внешних воздействий
• Учитывайте посадочные размеры: ширина 800 мм требует минимум 820 мм внутреннего пространства шкафа для комфортного монтажа
• Проверьте соответствие шага отверстий перфорации стандартному шагу 25 мм - так вы сможете использовать готовые крепёжные планки от других производителей
• После монтажа проверьте контакт заземления - используйте тестер для измерения сопротивления между корпусом устройства и точкой заземления на плате
