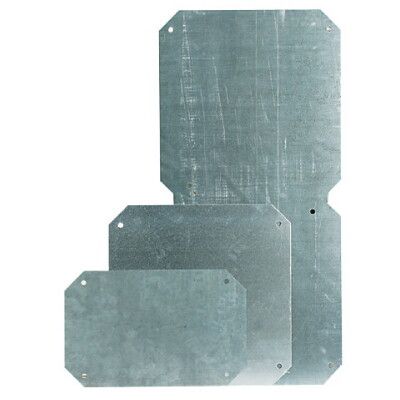

Плата монтажная RAMbox 300х150 мм, оцинкованная, с крепежом DKC 503310

Плата монтажная 300х150 мм с крепежом DKC предназначена для фиксации электрооборудования внутри корпусов серии RAMbox. Эта плата - часть комплекта, обеспечивающего надёжную установку устройств в защищённых корпусах, соответствующих стандарту IP67.

Назначение и область применения

Плата монтажная 300х150 мм с крепежом DKC используется для крепления внутреннего оборудования - модулей автоматики, реле, контакторов, блоков питания - внутри корпусов серии RAMbox. Она позволяет равномерно распределить нагрузку на стенки корпуса и упрощает сборку. Подходит для промышленных условий: станций управления, щитовых помещений, наружных объектов, где требуется защита от пыли, влаги и механических воздействий.

Технические характеристики

• Размеры: 300 × 150 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Покрытие: цинковое (защита от коррозии)
• Комплектация: плата + крепёжные элементы (болты, гайки, шайбы)
• Совместима с корпусами серии RAMbox

Совместимость и монтаж

Плата монтажная 300х150 мм с крепежом DKC рассчитана исключительно для установки в корпуса RAMbox. Её форма и отверстия под крепление точно соответствуют внутренним направляющим этих корпусов. Установка выполняется путём фиксации платы к боковым стенкам корпуса с помощью входящего в комплект крепежа. Не требует сверления или доработки. Для других корпусов - даже аналогичных по размеру - совместимость не гарантирована.

Безопасность и стандарты

Плата не является самостоятельным защитным устройством. Её функция - механическая опора. Герметизация и степень защиты IP67 достигаются благодаря корпусу RAMbox и полиуретановому уплотнителю крышки, а не самой пластине. Плата не имеет собственных электрических характеристик и не участвует в изоляции токоведущих частей.

Преимущества

• Увеличивает жесткость конструкции внутри корпуса, снижает риск деформации при вибрациях
• Оцинкованное покрытие предотвращает ржавчину в сырых и агрессивных средах
• Готовый комплект крепежа экономит время монтажа
• Идеально подходит для стандартизированной сборки в рамках серии RAMbox

Ограничения применения

• Не применяется вне корпусов RAMbox - не имеет внешних точек крепления к стенам или панелям
• Не подходит для тяжёлого оборудования массой более 10–12 кг - возможна деформация стали
• Не предназначен для прямого крепления проводов или кабельных каналов - нужна дополнительная фиксация
• Не работает в качестве теплорассеивающего элемента - не заменяет радиаторы

Примеры использования

• Установка PLC-контроллера в наружном щите на стройплощадке
• Фиксация блока управления насосом в корпусе RAMbox на перекачивающей станции
• Монтаж реле времени и терморегулятора в распределительном щите на холодильной установке
• Сборка панели управления в зонах с повышенной влажностью - пищевые производства, водоочистка

Практические советы

• Перед монтажом проверьте, чтобы отверстия на плате совпадали с пазами корпуса - не используйте силу, если детали не подходят
• При использовании в условиях сильной вибрации рекомендуется дополнительно закрепить оборудование на плате виброгасящими прокладками
• Не допускайте попадания воды на крепёж после установки - хотя плата оцинкована, соединения болтов могут подвергаться коррозии
• Плата монтажная 300х150 мм с крепежом DKC - часть системы. Для полной защиты выбирайте её вместе с корпусом RAMbox того же типа
