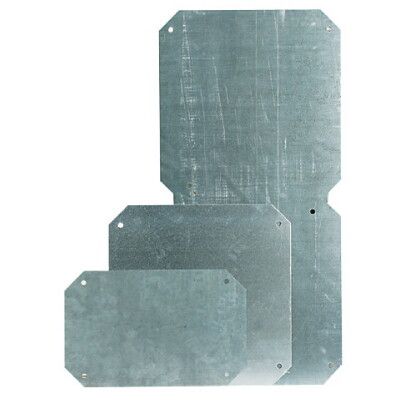

Монтажная плата для основания 300х300 с крепежом | 503330 DKC ДКС

Плата монтажная 300х300 мм с крепежом для корпусов RAM box DKC предназначена для надёжной фиксации внутреннего оборудования внутри корпусов серии RAM box DKC. Эта плата обеспечивает жесткую базу для крепления модулей, распределительных коробок и других компонентов, сохраняя целостность сборки даже в условиях вибраций и механических воздействий.

Назначение и область применения

Плата монтажная 300х300 мм с крепежом для корпусов RAM box DKC применяется исключительно внутри корпусов серии RAM box DKC для монтажа электрических и электронных устройств. Она служит основанием, на которое крепятся реле, автоматические выключатели, контакторы, преобразователи частоты и другие элементы управления. Подходит для промышленного использования в агрессивных средах: на объектах с повышенной влажностью, пылью, перепадами температур, в том числе на улице, в цехах, на насосных станциях и в системах автоматизации.

Технические характеристики

• Размеры: 300 × 300 мм
• Материал: сталь
• Покрытие: оцинкованное (толщина стали - 1,5 мм)
• Форма: прямоугольная, с предварительно просверленными отверстиями под крепление к корпусу
• Установка: фиксируется внутри корпуса RAM box DKC с помощью комплекта крепежа

Совместимость и монтаж

Плата монтажная 300х300 мм с крепежом для корпусов RAM box DKC совместима только с корпусами серии RAM box DKC. Устанавливается на внутренние направляющие или специальные крепёжные точки внутри корпуса. Для монтажа необходимо:

• Выровнять плату по уровню внутри корпуса;
• Закрепить её с помощью болтов и гаек, входящих в комплект;
• Не затягивать крепёж слишком сильно - это может деформировать оцинкованное покрытие и повредить резьбу.

Перед установкой проверьте соответствие размеров платы внутреннему пространству выбранного корпуса RAM box DKC. Плата не подходит для корпусов других серий, даже если они имеют аналогичный внешний вид.

Безопасность и стандарты

Плата монтажная 300х300 мм с крепежом для корпусов RAM box DKC не является электроизоляционным элементом. Все токоведущие части должны быть установлены на изолирующих опорах или креплениях, соответствующих нормам безопасности. Оцинкованное покрытие защищает от коррозии, но не заменяет заземление. Применяйте в соответствии с требованиями ГОСТ Р 51317.4.29 и IEC 61439-1 для распределительных устройств.

Преимущества

• Оцинкованная сталь обеспечивает долговечность в сырых и агрессивных средах - не ржавеет, как обычная сталь.
• Жёсткая конструкция снижает риск вибрационного ослабления креплений оборудования.
• Комплект крепежа уже встроен - не требуется докупать болты, гайки или шайбы.
• Идеально подстраивается под габариты корпусов RAM box DKC, минимизируя зазоры и люфты.

Ограничения применения

• Не использовать вне корпусов RAM box DKC - плата не имеет собственной защиты от пыли, воды или механических повреждений.
• Не применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинкованное покрытие со временем разрушится.
• Не допускать перегрузки по весу: максимальная нагрузка - до 15 кг равномерно распределённого веса. Перегрузка вызывает прогиб и нарушение крепления.
• Не использовать в качестве заземляющего проводника - материал не предназначен для передачи тока.

Примеры использования

• Управление насосной станцией - крепление реле давления, термореле и контактора внутри корпуса RAM box DKC на объекте в открытом грунте.
• Автоматизация конвейера - установка PLC, модулей ввода/вывода и блока питания в корпусе на производстве с высокой запылённостью.
• Наружное освещение - монтаж контроллера и датчиков движения в корпусе RAM box DKC на уличном столбе.

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на плате совпадали с отверстиями в корпусе - не используйте силу, если детали не подходят.
• Если оборудование требует теплоотвода, оставьте свободное пространство вокруг него - плата сама не рассеивает тепло.
• При длительной эксплуатации в морской или химически активной среде рекомендуется периодическая проверка состояния оцинкованного слоя.
• Плата монтажная 300х300 мм с крепежом для корпусов RAM box DKC - единственный вариант для точной фиксации в этом классе корпусов; альтернативы не обеспечивают ту же степень совмещения и надёжности.
